8mm草帽型广角发光二极管结构设计

　　在做小型指示照明、装饰灯组的结构选型时，8mm规格的草帽型广角LED是很多场景下绕不开的元件，这类元件不像聚光型LED那样把光线集中在小角度范围内，而是通过顶部的弧形透镜结构，把发光角度做大，覆盖更大的照射范围，在需要均匀散光、不需要远距离投光的场景里，适配性非常高。做这个结构建模的时候，首先要考虑的是实际安装的边界条件，8mm指的是透镜部分的最大外径，对应的PCB安装孔位通常要留0.8-1mm的余量，避免插装的时候因为元件公差导致卡滞，引脚的间距是标准的2.54mm网格尺寸，刚好适配通用洞洞板、量产PCB的标准焊盘间距，不需要额外做非标孔位设计，能直接匹配常规波峰焊、手工焊的工艺要求。

　　从功能特性来看，这类广角LED的核心设计点在顶部的草帽状透镜，不同于普通圆头LED的半球形透镜，它的透镜边缘做了向外延展的帽檐结构，光线从芯片发出后，经过透镜的折射，不会沿着垂直方向集中射出，而是向侧面更大角度扩散，通常发光半角可以做到120度以上，在做面板背光、指示灯阵列、小型装饰灯带的时候，相邻元件之间的暗区会明显减少，不需要额外加散光膜就能获得比较均匀的发光效果。建模的时候要注意透镜部分的曲率匹配，不能随便拉一个圆弧就凑数，透镜的内凹面要刚好包裹住支架上的发光芯片位置，光线入射到透镜界面的时候，折射角度才能符合广角出光的要求，如果曲率做的不对，要么发光角度变窄达不到广角效果，要么边缘光线损耗太大，出光效率下降。

　　实际应用场景里，这类元件常用在小家电的面板指示、玩具的发光组件、低压装饰灯串、设备状态指示灯这些位置，比如很多排插的电源指示灯、小型充电器的通电指示，用的就是这类草帽LED，因为它的安装高度不高，8mm直径的型号总高度通常在5-6mm左右，不会突出面板太多，做外壳设计的时候不需要留太深的避让空间，而且广角发光的特性，让用户从侧面也能清晰看到指示灯的状态，不会因为视角偏斜就看不到灯光。做结构设计的时候还要考虑引脚的成型尺寸，如果是卧式安装的场景，引脚需要打弯，打弯的位置要距离元件本体至少2mm，避免应力传递到封装内部，导致金线断裂、元件失效，建模的时候把引脚的长度预留足够的成型余量，方便不同安装方式下的结构适配。

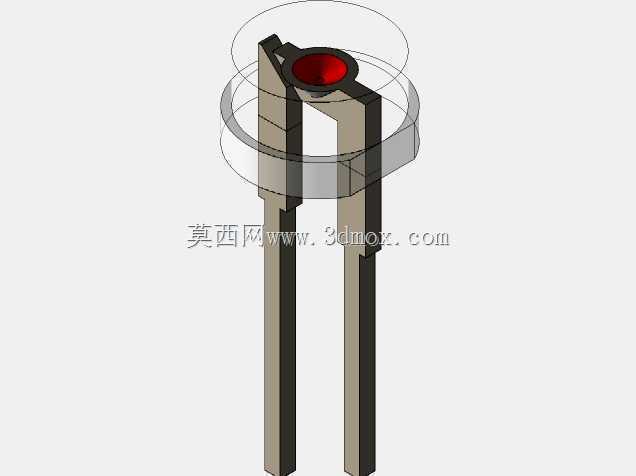

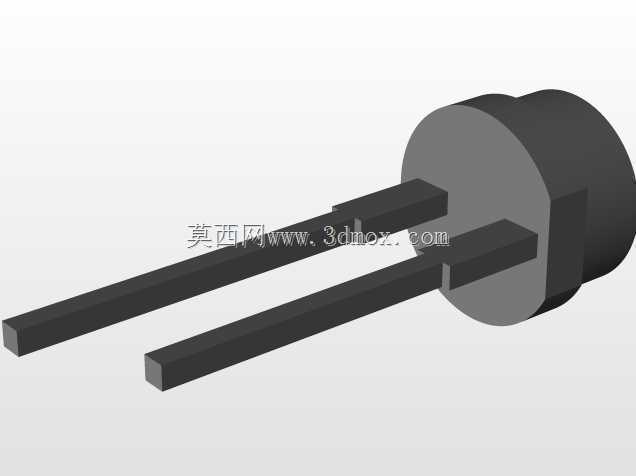

　　设计思路上，首先还原了封装的整体结构：底部的环氧树脂基座包裹住两个金属支架，支架顶端的碗杯结构用来固定发光芯片，金线连接芯片和两个引脚形成导电通路，顶部的草帽形透镜和底部基座是同材质的环氧树脂封装，把内部的芯片、金线完全密封，起到防护作用。建模的时候把支架的厚度、碗杯的锥度都做了还原，这些细节虽然在外部装配的时候看不到，但是如果要做后续的热仿真、出光仿真，这些内部结构的尺寸会直接影响仿真结果的准确性，比如碗杯的反射角度会影响光线的反射效率，支架的导热系数会影响元件的散热能力，大电流工作下的温升表现和支架的结构尺寸直接相关。

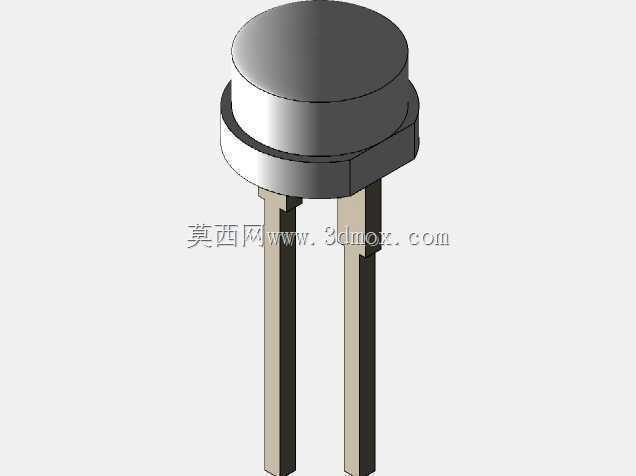

　　安装边界方面，除了之前提到的PCB孔位间距，还要注意元件的极性标识，通常支架的长脚是正极，短脚是负极，对应的透镜底部会有一个切边作为负极标识，建模的时候把这个切边特征做出来，在做PCB装配的时候可以直接对应丝印的极性标记，避免生产的时候插反元件。另外，帽檐部分的直径是8mm，做面板开孔的时候，如果是要把LED卡在面板上，开孔直径要做7.8-7.9mm，靠环氧树脂本身的弹性卡紧，不需要额外打胶固定，如果是焊接在PCB上、藏在面板内部的安装方式，面板的透光孔直径做到6mm就足够，既能让大部分光线透出来，又能遮挡住元件侧面的多余结构，让外观更整洁。

　　很多工程师在做这类小元件建模的时候容易忽略公差配合的问题，比如透镜的外径公差通常是±0.1mm，引脚的直径是0.5mm左右，公差±0.05mm，建模的时候把这些公差带考虑进去，在做装配干涉检查的时候，就不会出现理论模型无干涉、实际生产装不上的问题。还有就是透镜的表面是高光面，建模的时候不要在曲面上加多余的分型线、顶针痕特征，实际生产中这类元件的封装模是多腔模，外表面的光洁度要求很高，不会有明显的加工痕迹，保证光线出射的时候不会因为表面瑕疵产生杂散光。

　　从选型适配的角度来说，这个8mm草帽广角LED的模型，可以直接用在各类需要用到直插LED的设备结构设计里，不需要重新测绘元件尺寸，直接导入装配体就能做干涉检查、安装位置确认，不管是做单个指示灯的安装结构，还是做几十个LED组成的阵列灯板，都能直接匹配标准的安装尺寸，减少重复测绘的工作量。而且模型还原了透镜的光学曲面特征，如果要做简单的出光效果验证，也能直接导入光学仿真软件里做初步的角度模拟，确认发光范围是否覆盖设计要求的区域，避免开模之后才发现发光角度不够、暗区明显的问题。
