蒸汽抽吸设备配套NRG SE气泡玻璃储仓

　　这类气泡玻璃构件是蒸汽抽吸类雾化设备的核心储液配套部件，日常使用中主要承担雾化介质存储、可视化液位观测、抽吸气流缓冲的多重作用，区别于常规直筒玻璃仓，鼓型气泡结构在有限的设备安装空间内，能有效扩充储液容积，同时在抽吸过程中对冷凝回流的液体形成暂存区，减少高温雾化芯直接接触过量冷凝液引发的炸油、吸入口感变差问题。

　　从实际应用场景来看，这类玻璃仓直接替换安装在NRG SE系列雾化基座上，适配市面主流的大烟雾蒸汽抽吸设备，日常使用中用户可直接透过高透硼硅玻璃壁观察内部剩余介质量，无需拆解设备即可判断补料时机，鼓型的弧面结构相比直筒结构抗磕碰性能更优，日常放置、携带过程中轻微的侧向碰撞不会像直筒薄壁玻璃那样容易出现应力开裂。

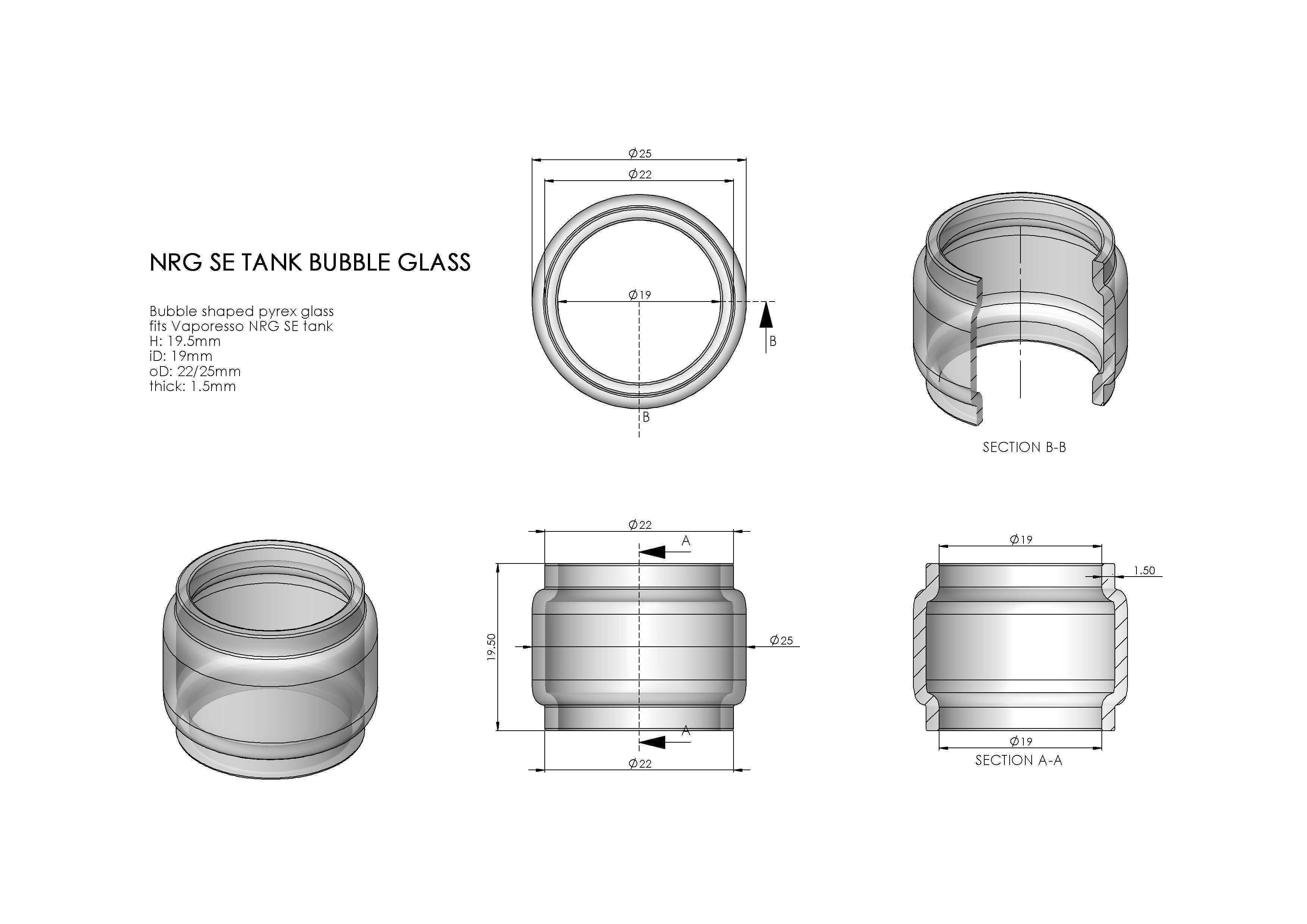

　　设计过程中首先要匹配基座的安装密封边界，玻璃仓下端的开口尺寸需要和基座上的硅胶密封圈过盈配合，过盈量控制在单边0.2-0.3mm区间，过大会导致安装时玻璃受力不均涨裂，过小则会出现密封失效漏液的问题；上端的收口尺寸需要匹配配套的烟嘴滴头安装位，保证气流通道的同轴度，避免抽吸时出现气流乱流产生异响。整体的气泡鼓肚位置需要避开设备主机的安装限位槽，保证玻璃仓拧入基座后，外壁和主机外壳之间留有至少1mm的安全间隙，避免设备组装时玻璃外壁和硬塑外壳硬接触产生应力点。

　　结构设计上采用等壁厚硼硅玻璃结构，整体壁厚控制在1.8-2mm，既保证足够的结构强度耐受日常使用的温度变化——毕竟雾化芯工作时局部温度会达到近200摄氏度，高温传导到玻璃上需要材料有足够的耐急冷急热性能，硼硅材质的热膨胀系数低，日常使用中即使不慎沾到少量冷凝水也不会出现炸裂；同时等壁厚结构在玻璃热成型过程中更容易保证尺寸一致性，减少成型后的壁厚差导致的应力集中问题。鼓肚位置的圆弧过渡采用大R角衔接，没有尖锐的转角，一方面是热成型工艺更容易实现，另一方面也能减少使用过程中应力集中的点位，提升整体抗摔碰性能。

　　从安装适配性来看，玻璃仓和基座的连接采用螺纹旋合配套的密封结构，玻璃下端的开口端面做磨平处理，保证和基座密封圈的端面贴合度，旋合到位后玻璃下端面不会和基座硬接触，所有的密封压力都由硅胶密封圈承担，避免玻璃端面受力崩边。整体的高度尺寸控制在适配NRG SE雾化器的总高度范围内，安装后不会突出设备保护罩的边界，日常携带时不会因为玻璃突出过多受到外力撞击。

　　实际使用中这类气泡玻璃仓的气流缓冲作用也十分关键，雾化芯产生的高温雾化蒸汽进入玻璃仓内部后，在鼓型的腔体内会形成轻微的紊流，大颗粒的冷凝液会附着在玻璃内壁上回流到储液区，只有细腻的雾化气体会顺着通道进入吸嘴，大幅提升抽吸的口感，同时减少冷凝液被直接吸入口中的情况。玻璃内壁的光滑度也有明确要求，表面粗糙度要达到Ra0.8以下，减少冷凝液在壁面的挂壁残留，方便用户日常清洁维护，使用一段时间后直接用清水冲洗即可去除内壁残留的污渍，不会因为挂壁严重导致观察液位困难。

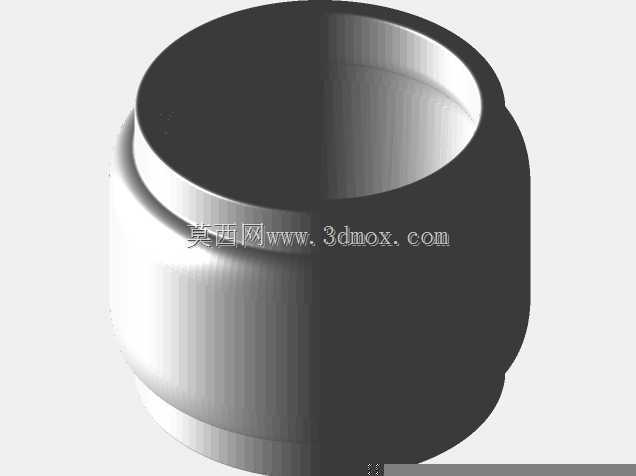

　　设计建模过程中需要重点关注各个衔接位置的圆角过渡，尤其是下端开口和鼓肚位置的衔接处、上端收口和鼓肚位置的衔接处，都要采用顺滑的圆弧过渡，不能出现建模的棱角断点，否则后续开模生产时玻璃热成型会在棱角位置出现壁厚不均、应力集中的问题，直接导致成品率下降。同时要严格控制整体的同轴度，上下开口的同轴度公差要控制在0.1mm以内，否则安装后会出现玻璃仓倾斜、和主机外壳干涉、密封偏心漏液等一系列问题。
