适配80mm风扇的薄型空间进气导流结构

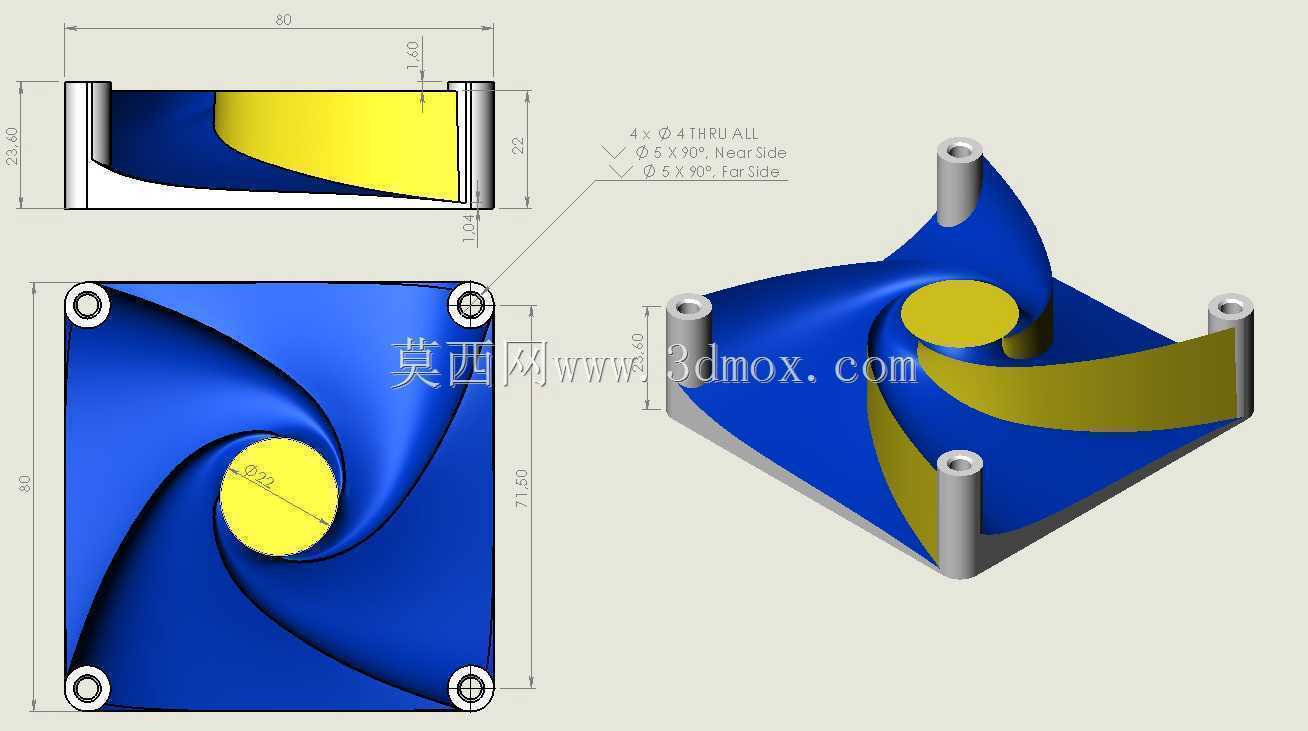

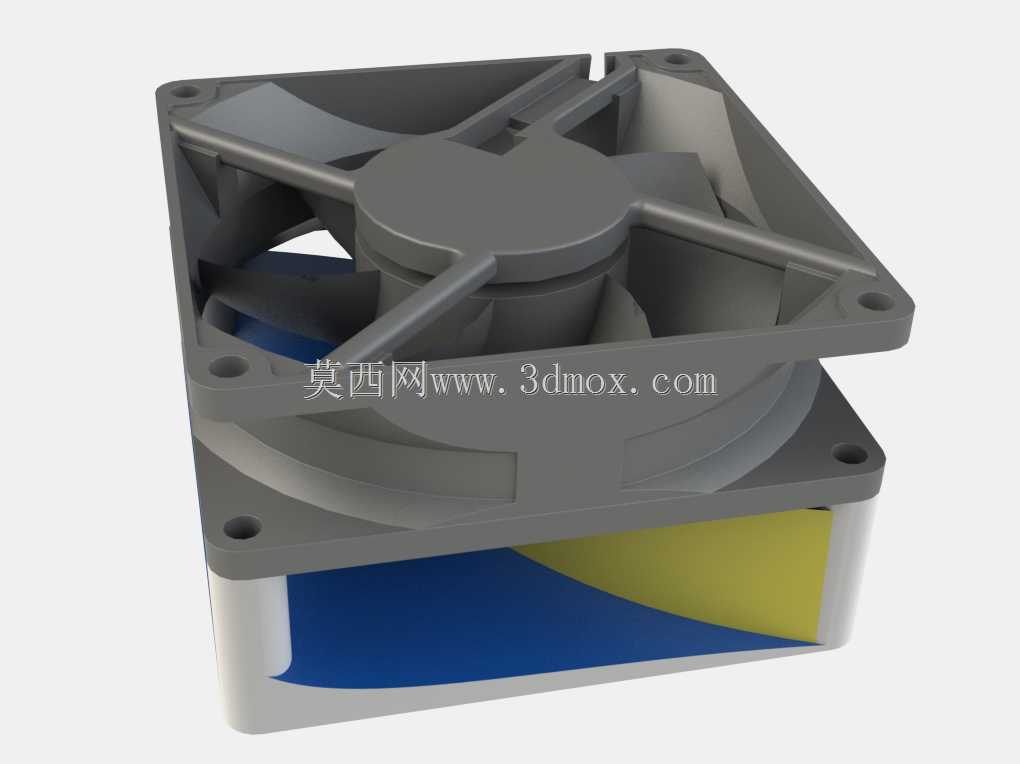

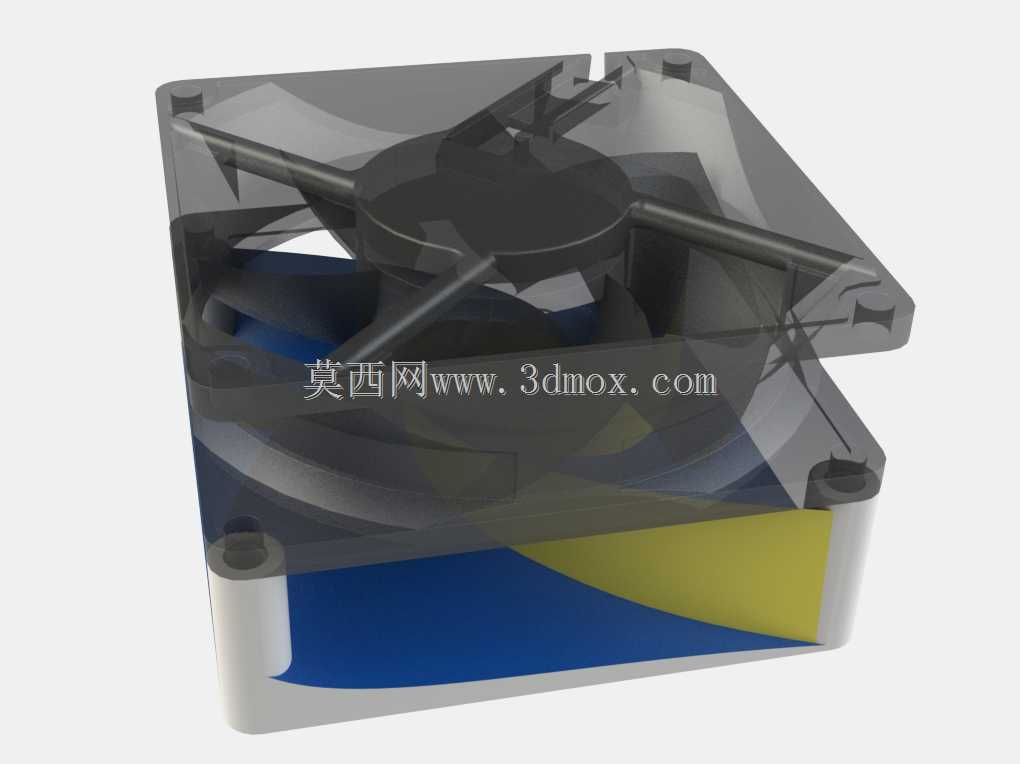

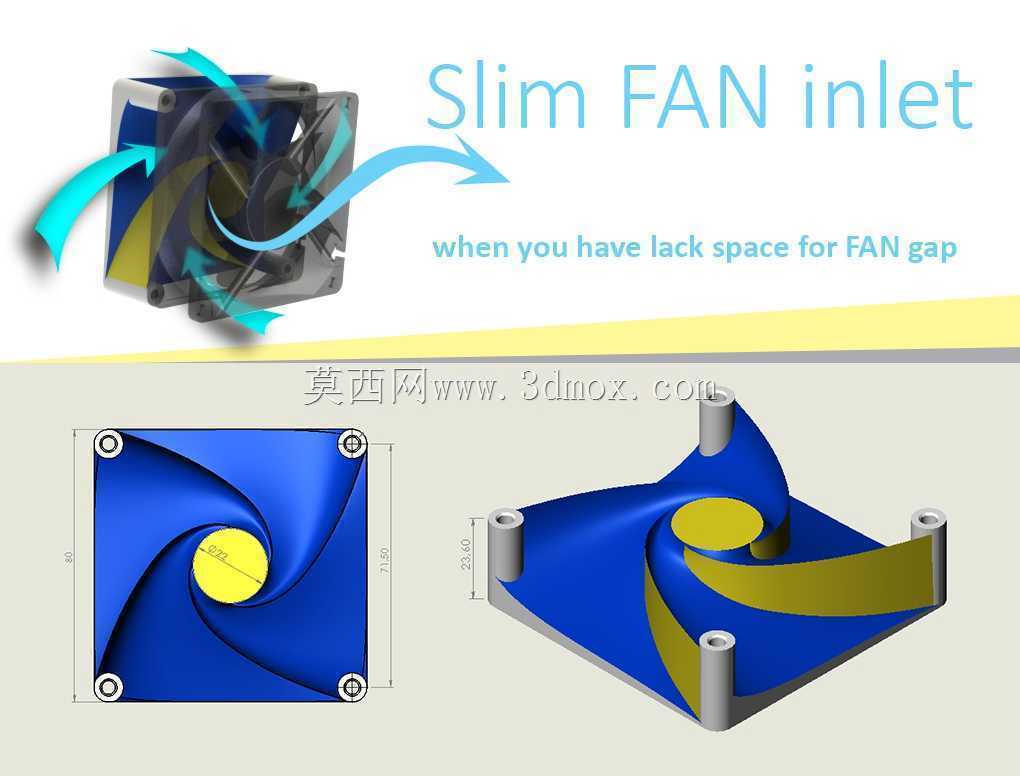

　　在紧凑型电子设备、小型工控机箱、嵌入式硬件模组的散热设计场景中，经常会遇到风扇安装侧垂直空间不足的问题——常规轴流风扇需要预留一定的进气侧间隙，才能保证进风顺畅、避免扇叶紊流带来的噪音升高与风量衰减，很多时候结构堆叠已经把Z向空间压缩到极限，根本留不出标准要求的进气缓冲区，这时候就需要专门的导流结构来弥补空间缺陷。这款薄型进气结构就是针对80mm规格轴流风扇的安装痛点设计，整体安装边界完全匹配标准80mm风扇的孔位布局，四个角预留的安装柱位置和常规80mm风扇的固定孔同轴，不需要额外改动原有安装位的孔位设计，直接替换原有风扇与安装面之间的垫片位置就能完成装配，不会额外占用过多的堆叠空间。从气流组织的设计逻辑来看，

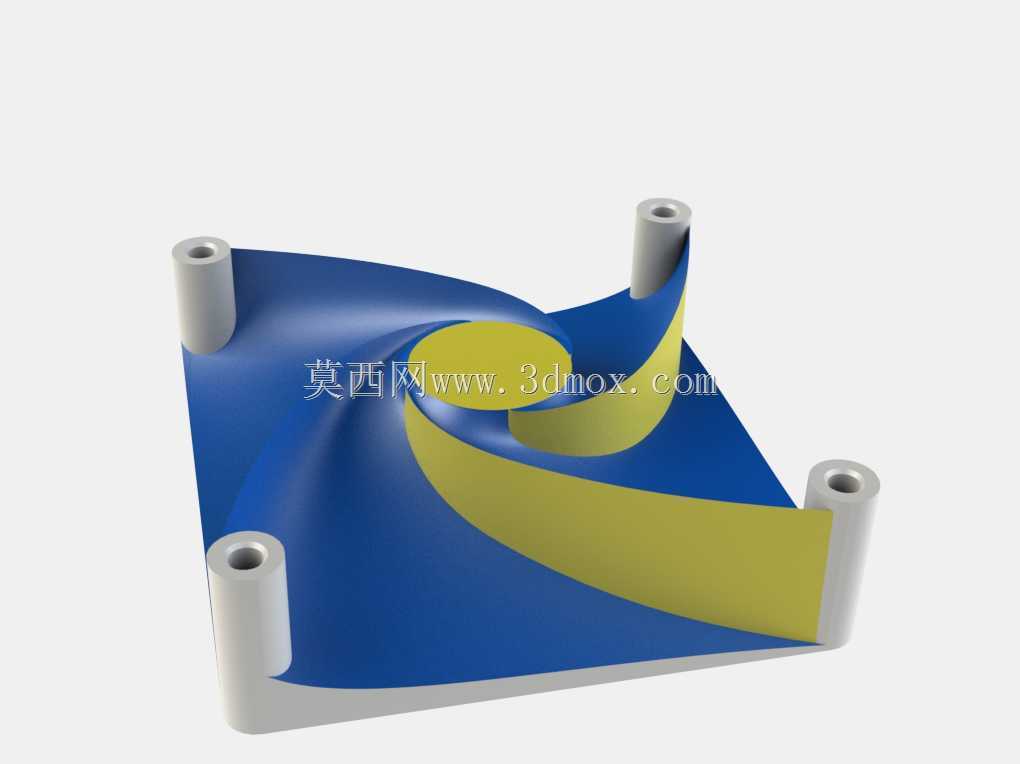

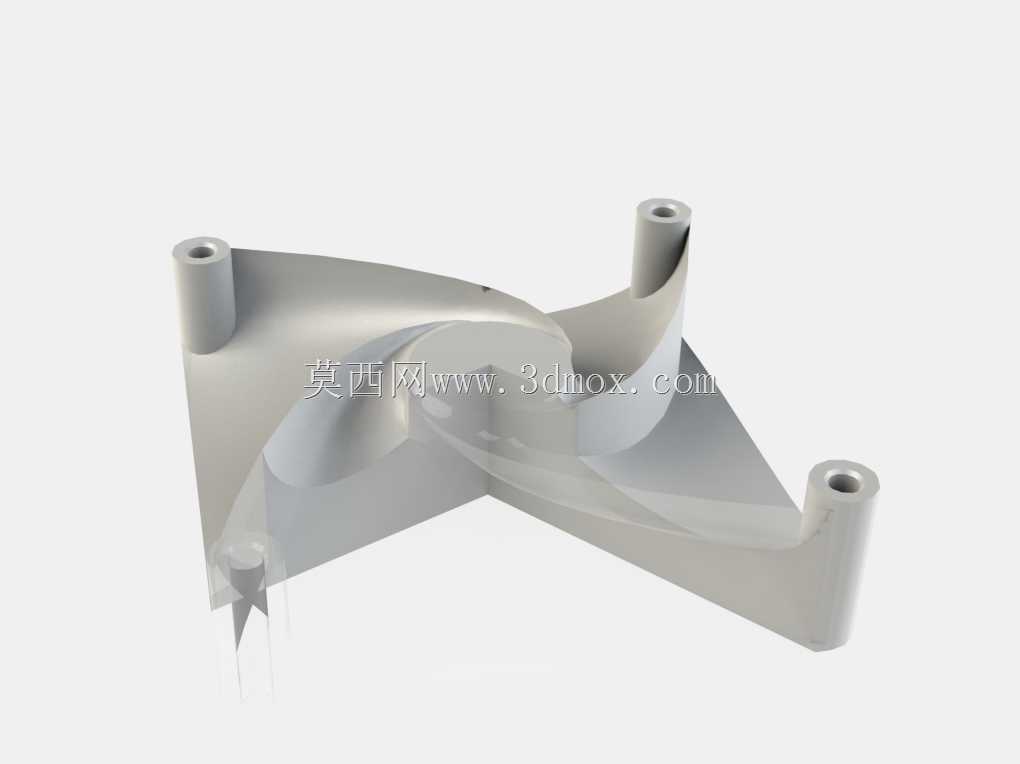

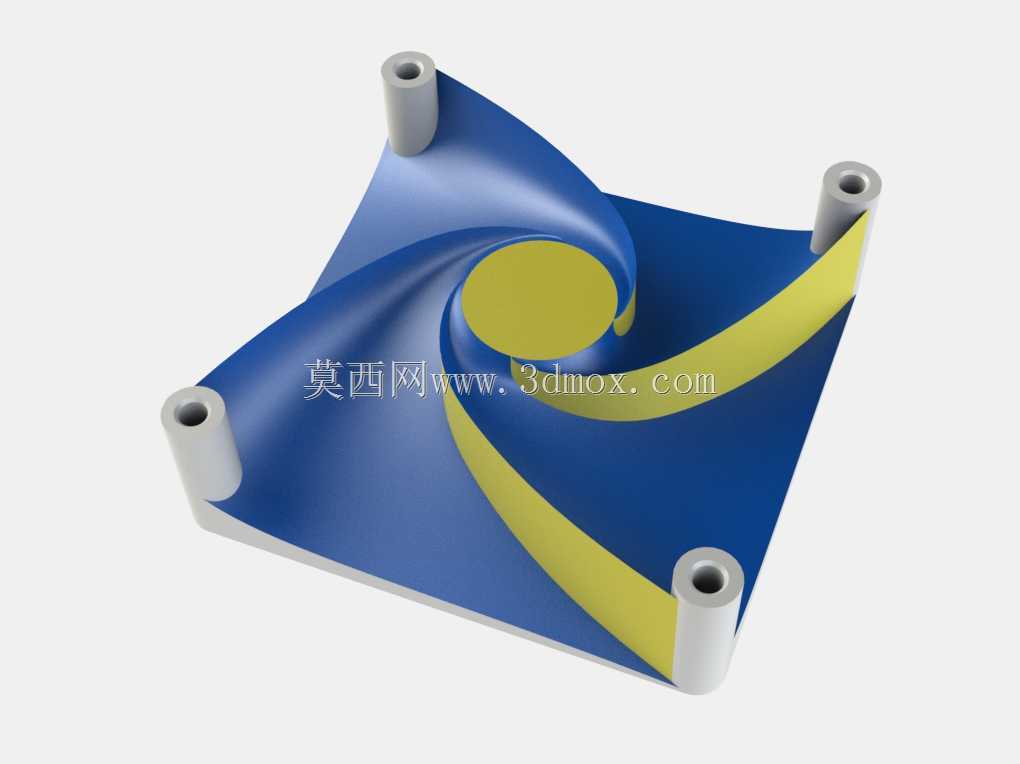

　　这款结构没有采用常规的平直进气通道，而是通过曲面导流叶片把侧向的气流顺滑引导至风扇扇叶的进气区域，相当于在极薄的厚度空间内，把原本需要垂直方向的进气缓冲区，通过曲面流道转换成平面方向的进气拓展，避免了风扇贴近安装面时出现的进气死区。实际使用中，当风扇安装面与机箱壁板或者其他结构件的间隙远小于常规要求的15-20mm安全距离时，加装这个导流结构可以有效降低扇叶进气端的紊流噪声，同时减少因为进气不畅导致的风量损失，对于紧凑型1U机箱、薄型嵌入式设备、狭小空间内的散热模组改造场景适配性很强。结构本身的曲面过渡做了连续顺滑处理，没有直角转折的流道突变，气流经过导流面的时候不会产生额外的涡流损耗，

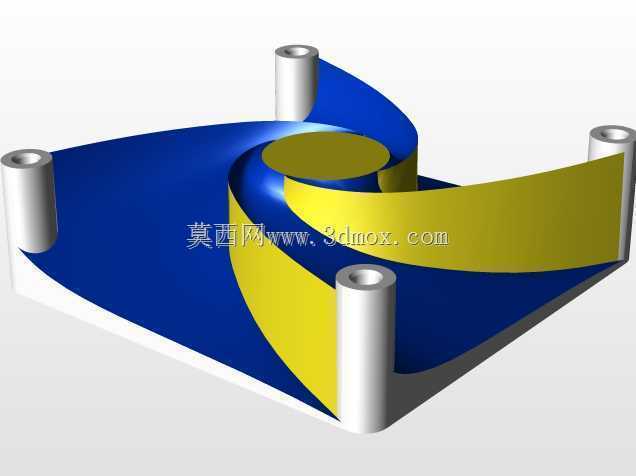

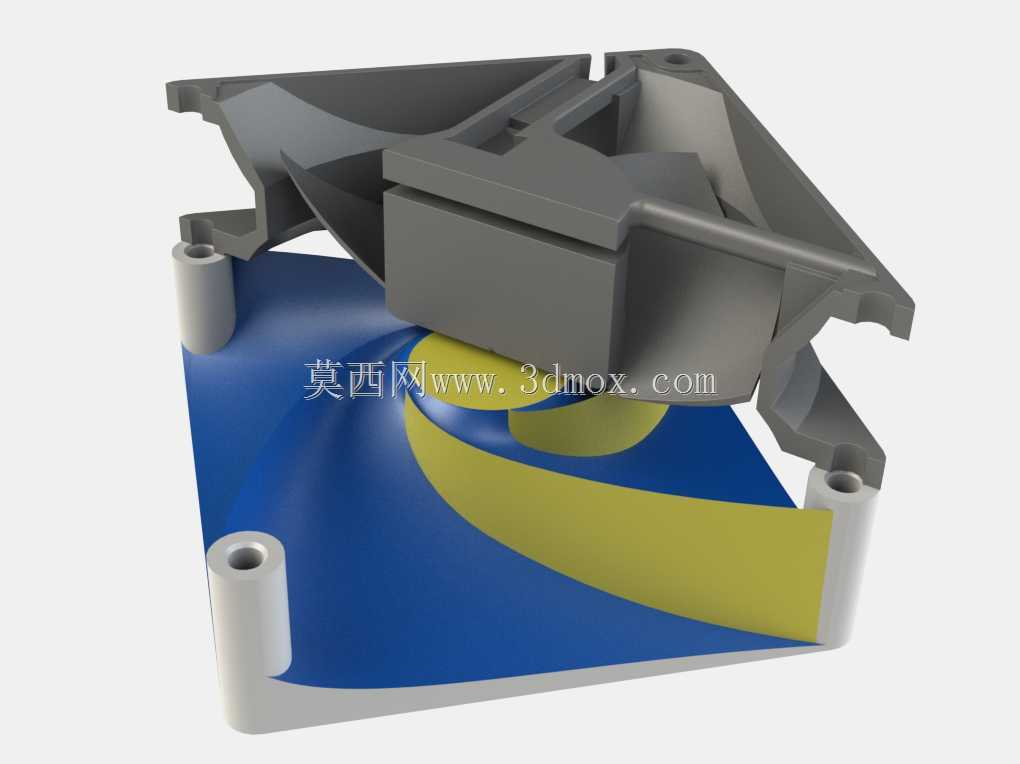

　　中心位置的避让结构刚好避开风扇轮毂的非进气区域，把所有导流面都对应到扇叶的有效做功区间，不会出现无效的结构冗余。安装厚度控制在极薄的范围内，不会因为加装导流结构额外增加太多Z向尺寸，刚好适配那些空间卡得非常极限的装配场景，四个安装柱的高度可以根据实际间隙需求做微调，既可以作为导流风道使用，也可以同时充当风扇与安装面之间的减震间隔垫，减少风扇运行时的振动传递。在3D打印制作场景下，这个结构的壁厚设计均匀，没有大跨度的悬空结构，不需要额外添加支撑就能完成打印，打印完成后只需要简单清理安装孔的毛边就能直接装配使用，对于硬件改装爱好者、小型设备结构设计人员来说，不需要开模就能快速制作验证，迭代调整的成本很低。流道的曲面曲率经过反复调整，

　　既保证了气流转向的顺滑度，也控制了结构本身的厚度，不会因为追求导流效果把结构做的过厚，失去薄型安装的适配意义，四个角的固定孔位公差按照常规紧固件的装配间隙设计，兼容M3、M4规格的风扇固定螺丝，不需要专门定制紧固件。实际测试场景中，当风扇与壁板间隙只有5mm左右的时候，不加装导流结构的风扇进气噪音会明显升高，风量衰减能达到30%以上，加装这个导流结构之后，进气噪音可以回落至正常间隙下的水平，风量损失控制在10%以内，对于空间受限的散热场景来说，这个改善效果足够满足多数紧凑型设备的散热需求。结构本身没有活动部件，不存在磨损失效的问题，装配完成后可以长期稳定使用，材质选择上既可以用常规PLA打印用于普通室温环境，也可以用ABS、PETG等耐温材质打印，适配机箱内部稍高的工作温度环境，不会因为长期受热出现形变问题。
