注塑成型交流LED驱动器外壳结构设计

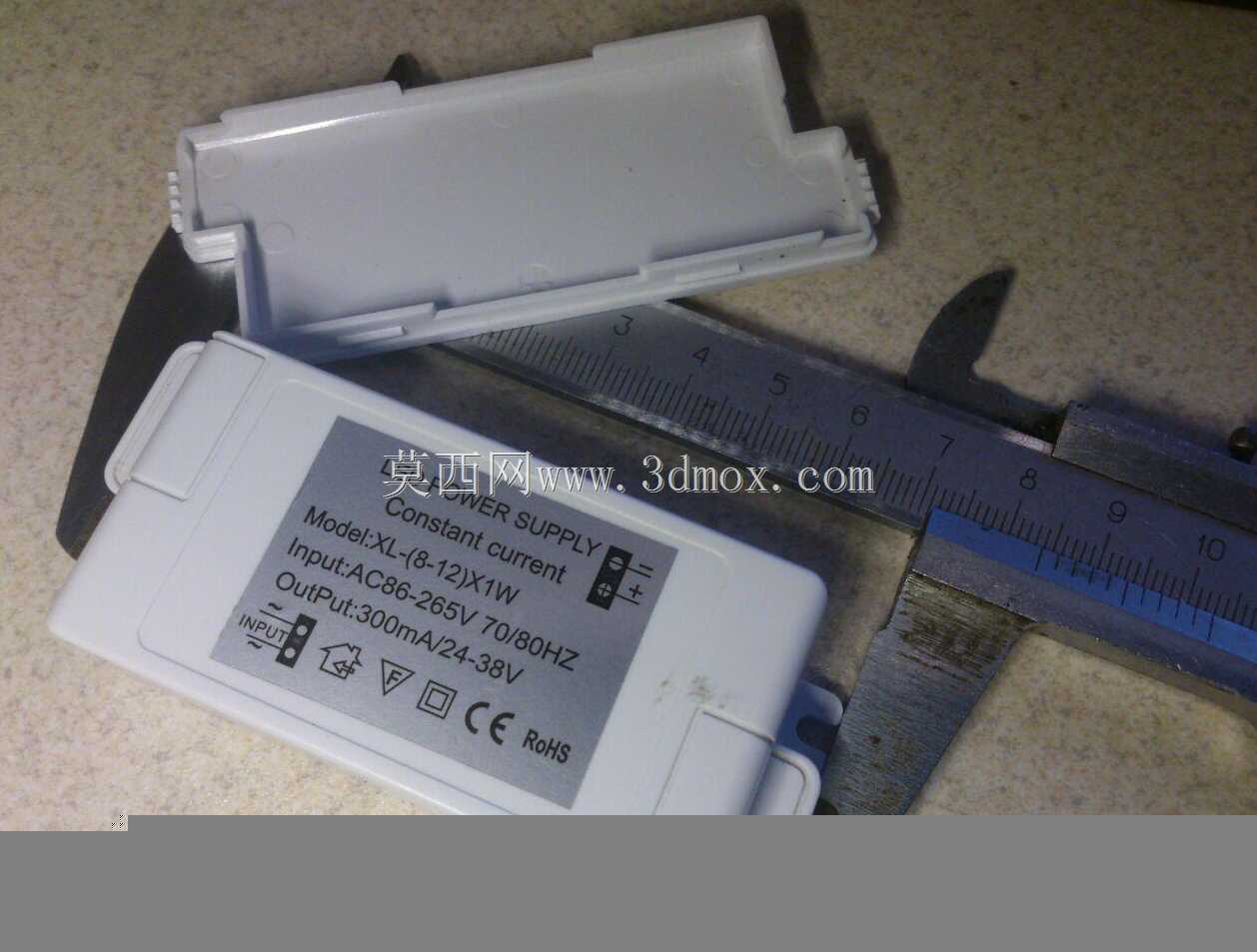

　　这款交流LED驱动器外壳，是面向室内外通用LED照明驱动电源做的注塑壳体方案，日常在商用筒灯、轨道灯、户外投光灯、线性照明灯具的驱动配套场景里大量使用，核心作用是给内置的AC-DC转换电路板、接线端子提供绝缘防护与结构支撑，隔绝安装使用过程中的灰尘、潮气侵入，同时避免内部带电部件外露引发安全隐患。

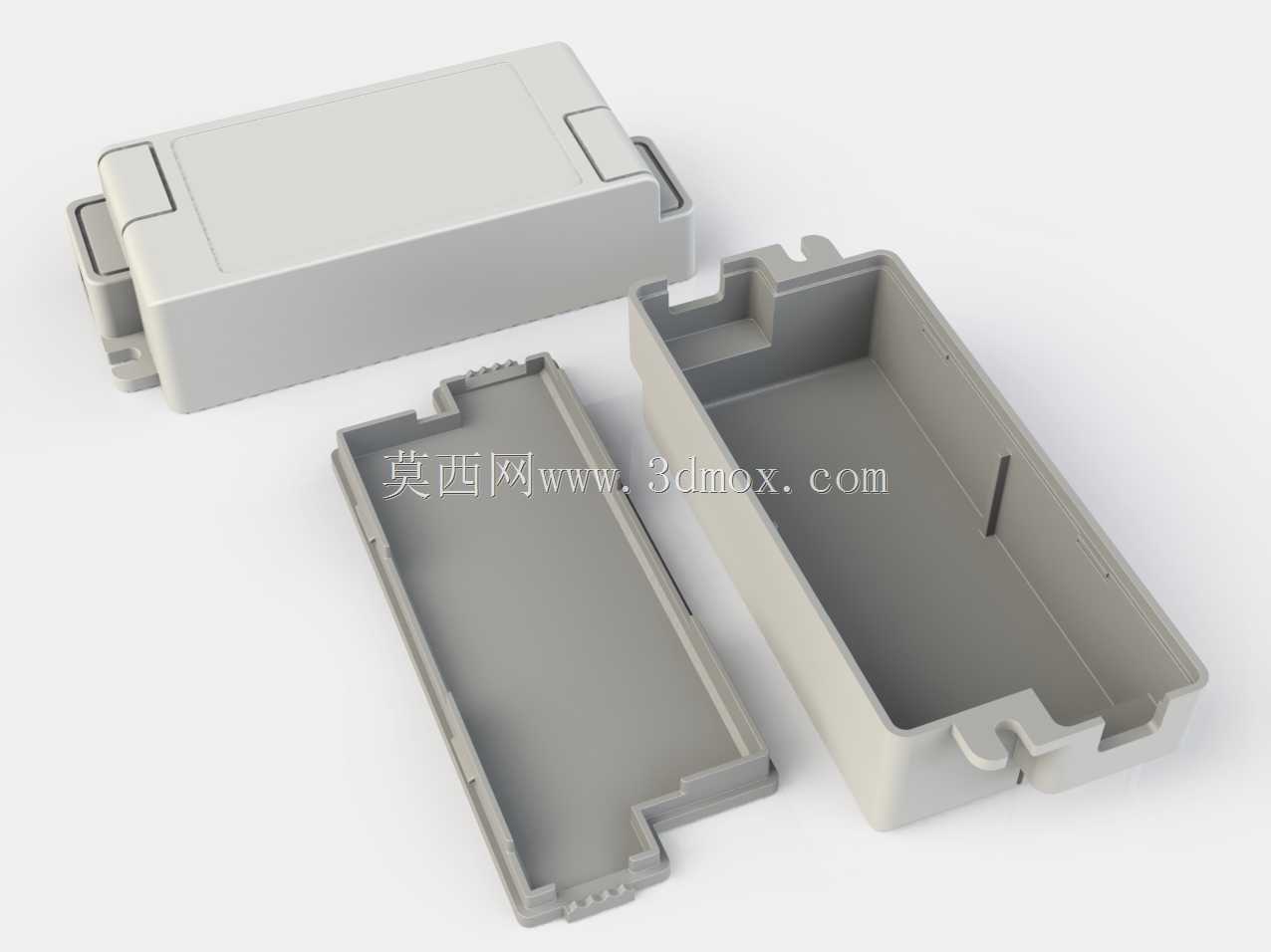

　　从结构设计逻辑来看，整套壳体采用上下分盒的对扣式结构，上盖为平整封闭面，下壳为带围边的容置腔体，两者通过侧边的卡扣结构实现免螺丝快速扣合，同时预留了螺丝连接位，可根据不同应用场景的抗振需求选择锁付加固，兼顾装配效率与连接可靠性。腔体内部做了多道限位筋条，筋条高度根据常规驱动PCB的板厚做适配，既可以限制电路板在腔体内的窜动，也能将PCB与壳体内壁留出安全电气间隙，避免爬电距离不足引发的安规问题。壳体两端预留了出线缺口，对应交流输入端与直流输出端的走线位置，缺口处做了圆弧过渡处理，避免穿线时割伤线材绝缘层，同时可适配常规的防水格兰头或者线卡固定结构，满足不同防护等级的装配需求。

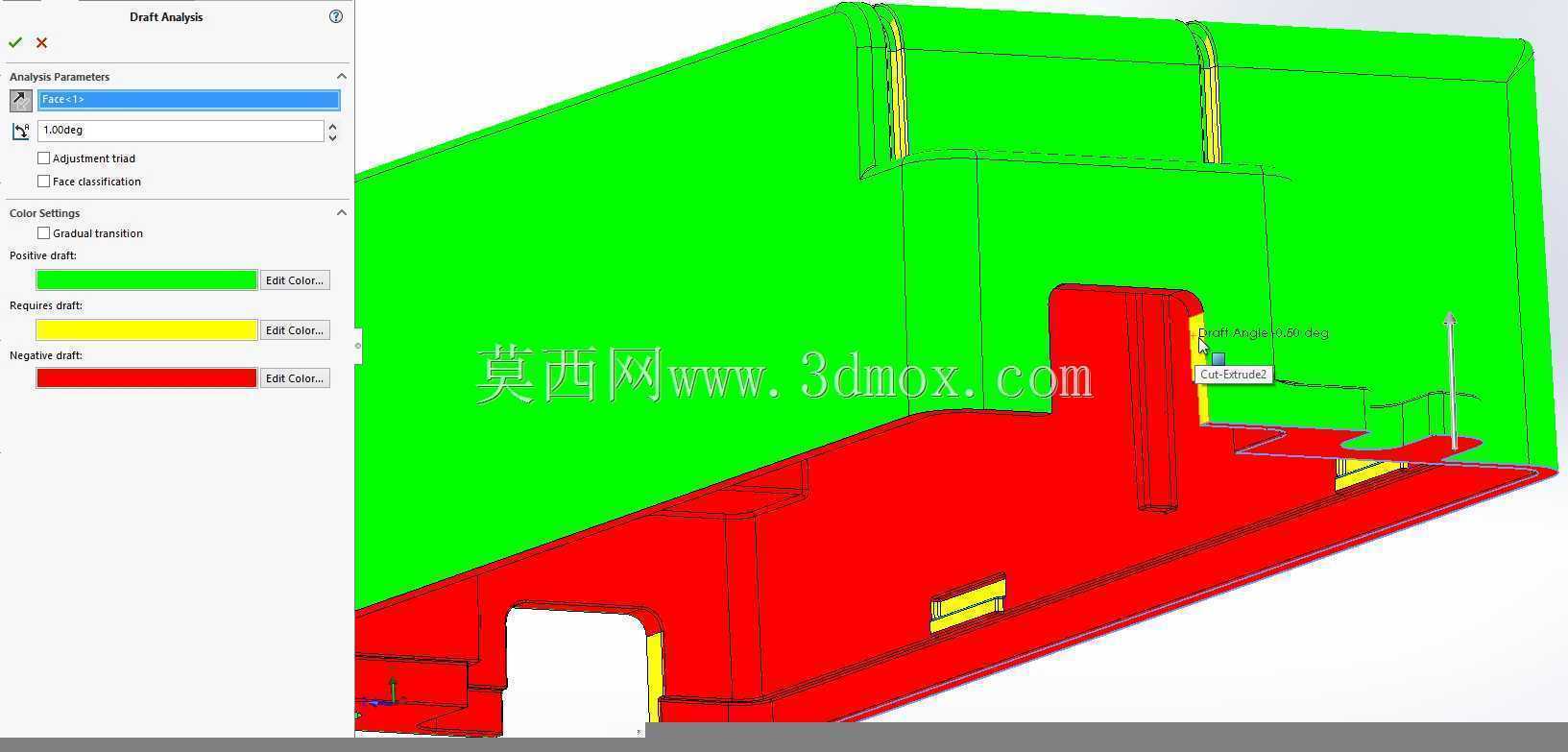

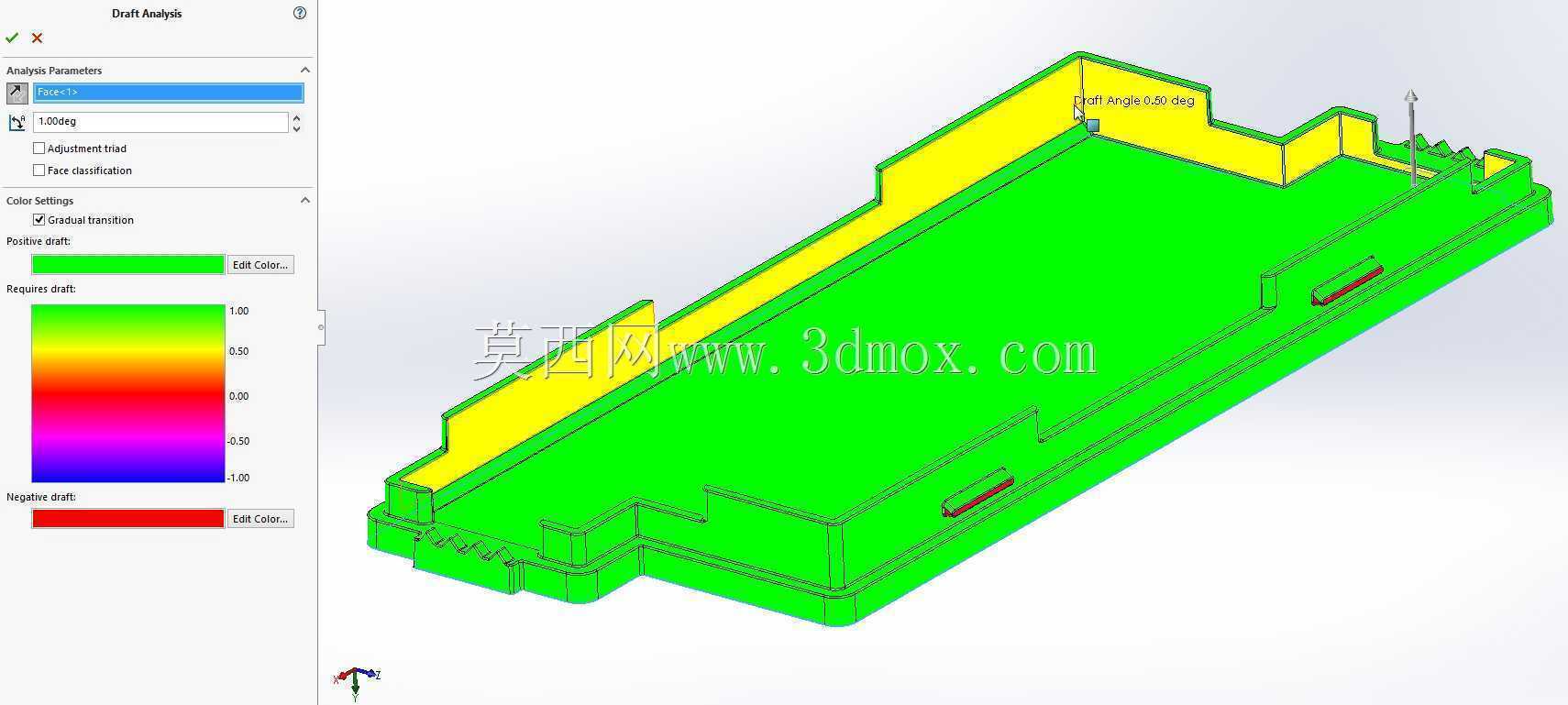

　　设计过程中充分考虑了注塑成型的工艺可行性，所有壳体壁厚保持均匀一致，避免壁厚差异过大导致注塑时出现缩痕、缺胶问题，所有转角位置都做了圆角过渡，既可以减少注塑时的应力集中，提升壳体结构强度，也能改善熔融塑料在模腔里的流动性，降低成型不良率。壳体外侧的侧边做了带卡位的安装凸耳，凸耳上预留了安装固定孔，可直接通过螺丝将整套驱动器固定在灯具壳体内部或者安装支架上，凸耳的位置与尺寸做了通用化设计，可适配市面上多数同功率段LED驱动的安装孔位要求，具备较强的替换适配性。

　　考虑到实际使用中的维护需求，上下壳的卡扣位置做了可拆解设计，无需借助专用工具即可手动撬开壳体完成内部元器件的检修更换，同时卡扣的扣合量经过反复校核，既保证日常使用中不会出现意外松脱，也不会因为扣合量过大导致拆解时断裂。壳体内部还预留了灌胶槽位，对于需要灌封防水的户外应用场景，可直接在腔体内灌注导热灌封胶，槽位的深度可容纳常规厚度的灌封层，不会出现灌胶后胶体外溢的问题，同时灌胶后可进一步提升壳体的散热能力与防水等级，满足IP65及以上的户外使用要求。

　　从安装边界来看，壳体的整体外形尺寸适配10W-50W功率段的交流LED驱动板容置需求，内部腔体的长宽尺寸可容纳常规尺寸的整流桥、电容、变压器等驱动元器件，腔体深度可满足元器件最高引脚高度的容置要求，不会出现元器件顶到上盖的问题。壳体外表面做了细磨砂蚀纹处理，既可以掩盖注塑过程中可能产生的轻微表面瑕疵，也能提升壳体的触感，避免安装过程中留下指纹划痕，同时蚀纹的深度控制在合理范围，不会影响壳体的脱模效率。整套结构没有多余的复杂特征，模具结构简单，量产时成型周期短，可有效降低单件的生产成本，适合大批量注塑生产，适配民用、商用等多场景的LED驱动配套需求。
