小量程高精度电子秤称重传感结构

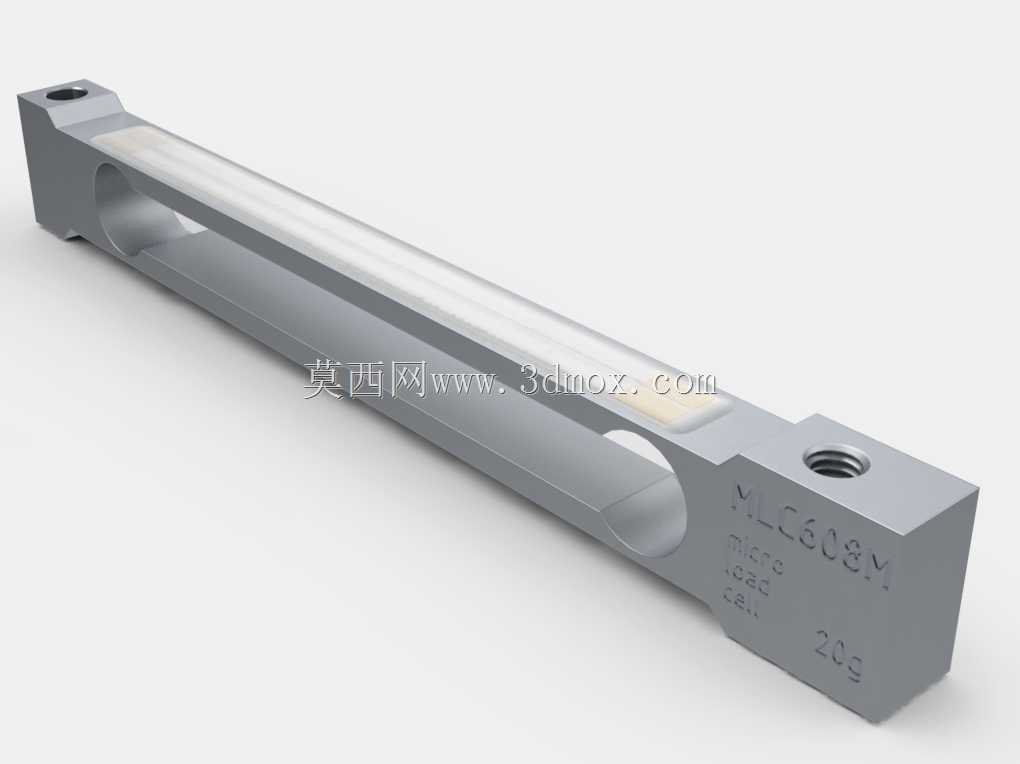

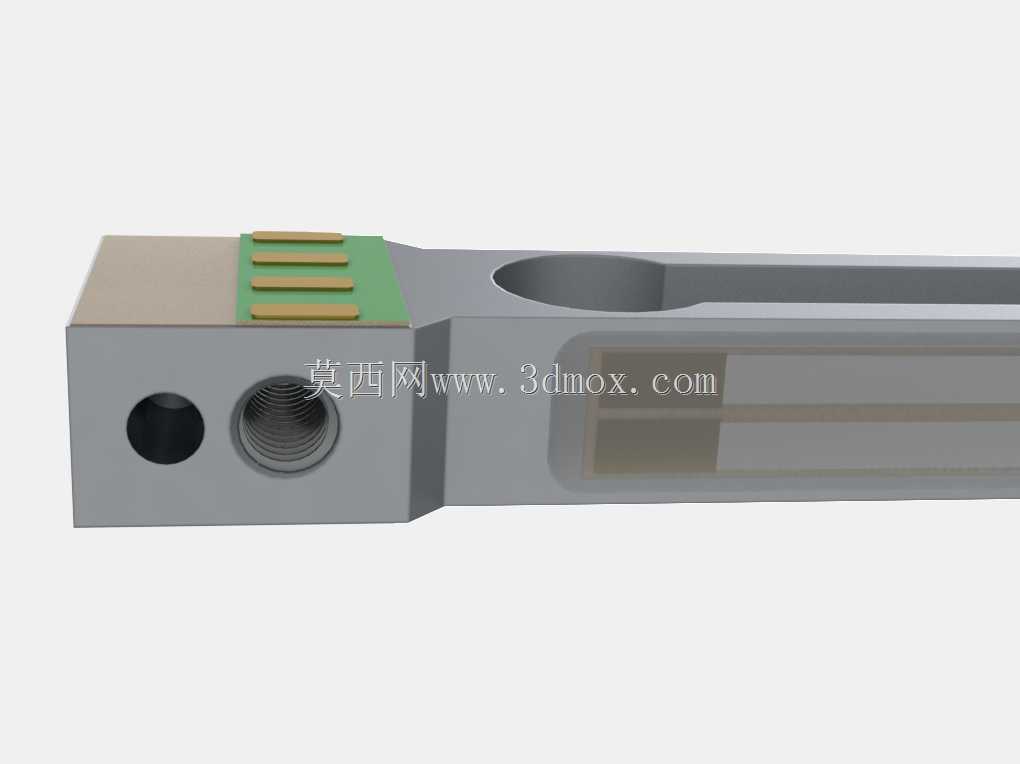

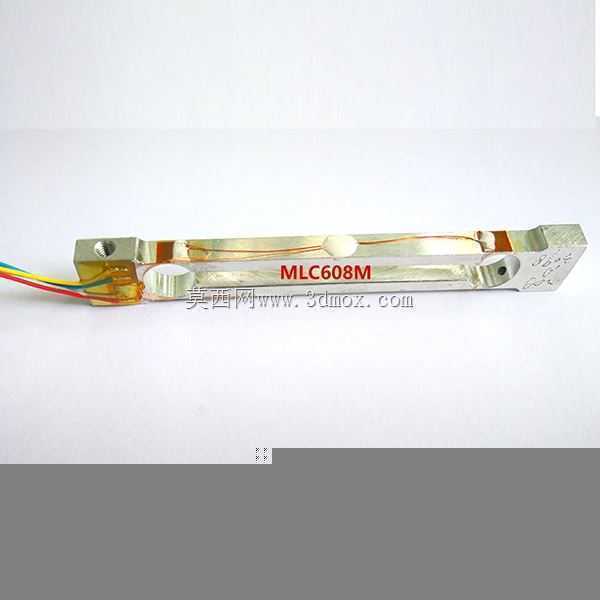

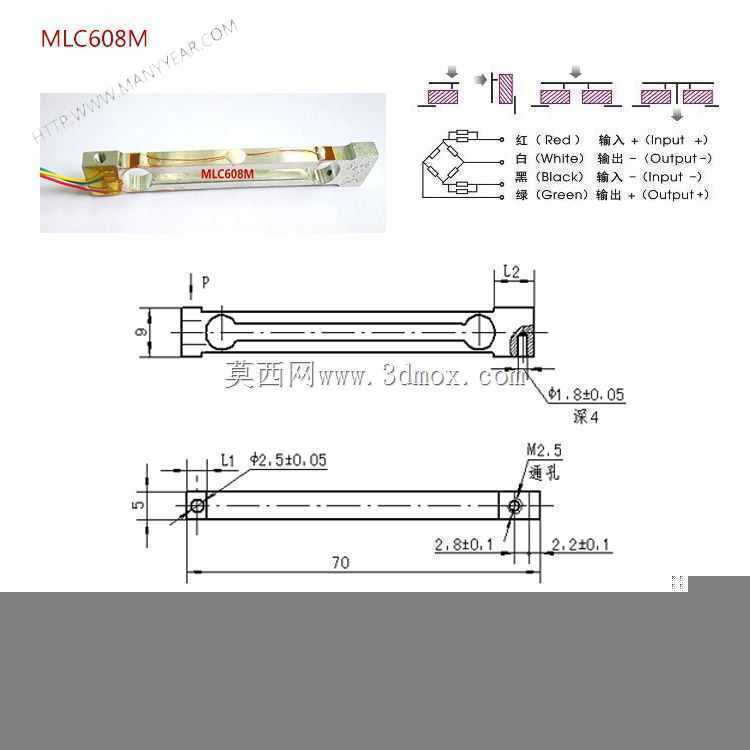

　　日常接触的桌面级精密电子秤，比如实验室称量微量样品、珠宝门店称克重、小型配料工位称取微量粉体的设备，核心测力部件就是这类小量程平行梁式称重传感器，这款20g量程的型号专门适配1-20g满量程的高精度称量场景，能分辨毫克级的重量变化，是小量程衡器的核心力敏部件。从结构设计来看，这类平行梁结构的核心是通过梁体的弹性形变，将垂直方向的载荷转化为应变区的微应变，再通过粘贴在梁体应变区的电阻应变片组成的惠斯通电桥，将力学量转化为可采集的电信号，最终通过电路换算输出重量数值。这款传感结构采用一体化铝合金梁体加工，整体为长条形平行梁构型，两端设置安装固定孔位，一端为固定端用于锁紧在秤体基座上，另一端为加载端用于承载秤盘传递的载荷，

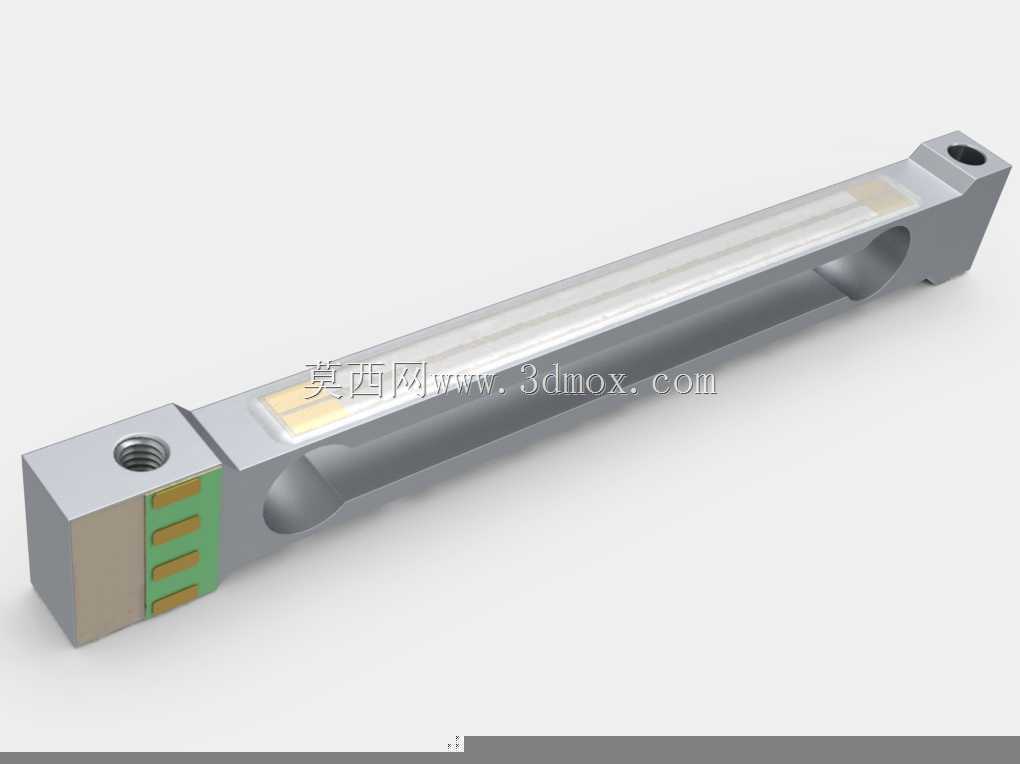

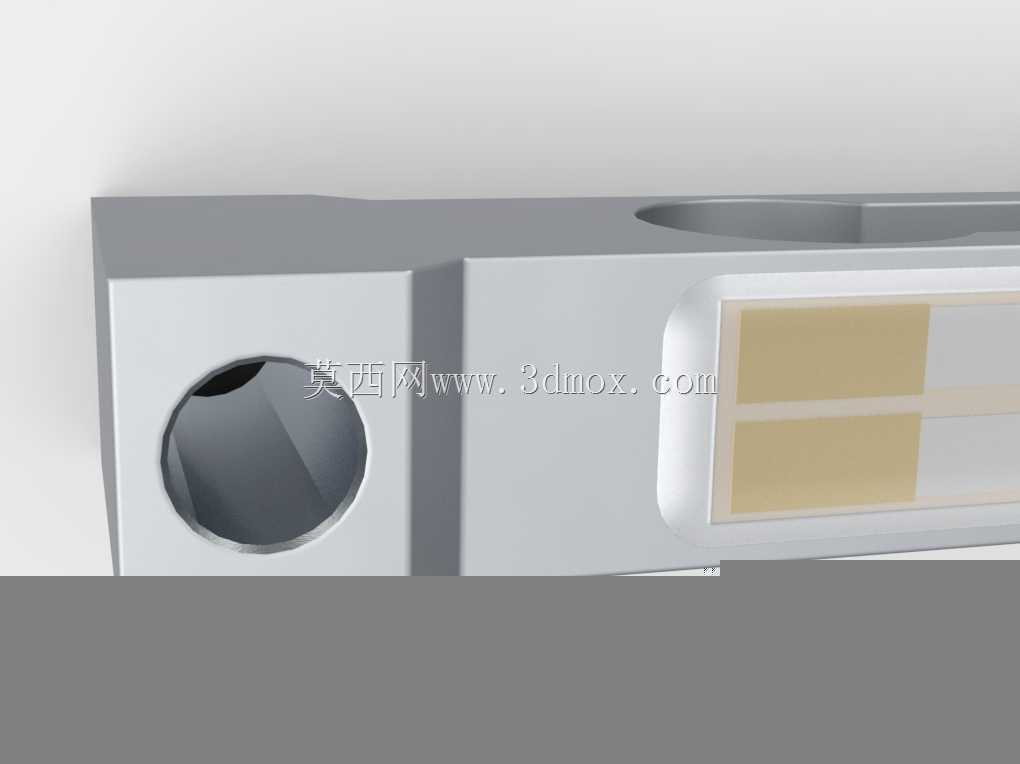

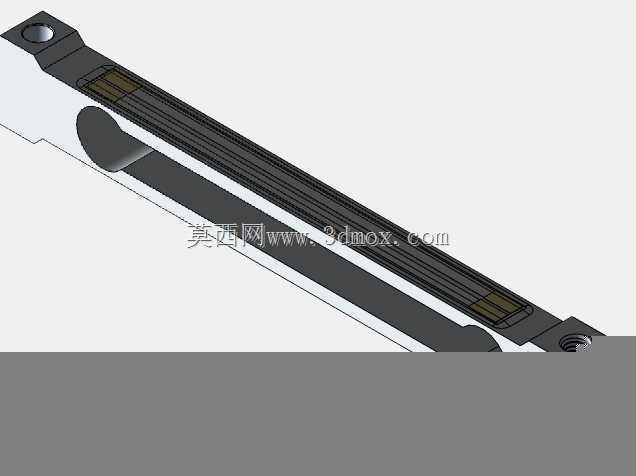

　　梁体中间做了镂空减薄的应变区设计，既保证了载荷作用下的形变线性度，又能控制整体的结构刚度，避免过载造成梁体塑性变形。安装边界上，两端的安装孔位同轴度有明确公差要求，固定端安装时需要保证安装面的平面度，避免额外的安装应力附加到梁体上，造成零点漂移或者称量线性偏差；加载端的受力点需要严格对准设计的载荷作用轴线，偏载会直接带来称量误差，因此配套秤盘的安装结构需要做对中设计，尽量减少偏载、侧向力对传感单元的影响。梁体表面的应变片粘贴区域做了平整化处理，保证应变片粘贴后能准确感知梁体的弯曲形变，同时梁体上预留了应变片走线的空间，后续布线时可以沿着梁体的非形变区域走线，避免线缆拉扯带来的信号干扰。从功能特性来说，

　　这类小量程传感器的抗偏载能力相对大量程产品更弱，因此结构设计时在梁体的形变区做了对称的应力释放结构，保证垂直载荷下的应变均匀分布，同时能抵消一部分侧向力带来的干扰；梁体的材质选用高强度铝合金，经过时效处理后残余应力低，长期使用的蠕变小，能保证称量数值的长期稳定性，不会因为使用时间增长出现零点偏移过大的问题。实际选型应用时，需要匹配对应量程的信号放大电路，因为20g量程下梁体的满量程形变只有微米级，对应的应变片电阻变化量极小，对放大电路的信噪比要求很高，结构安装时还要在传感器和秤体基座之间设置必要的限位结构，避免意外的冲击载荷超过梁体的弹性极限，造成传感器不可逆的损坏。建模过程中，还原了梁体的所有安装特征，包括两端的螺纹安装孔、

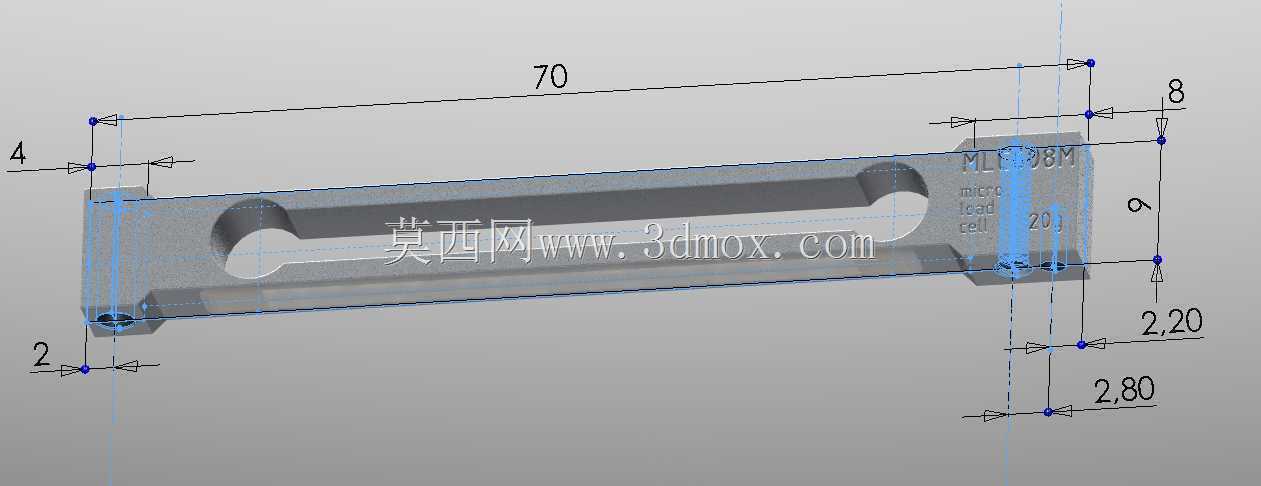

　　梁身的镂空减重与应变区结构、表面的标识刻印区域，同时区分了不同的结构特征区域，方便后续做结构受力仿真时，对应变区的网格做细化处理，验证不同载荷下的应力分布是否在材料的弹性区间内，也能校核过载情况下的最大应力是否超出材料的屈服强度，为后续的结构优化提供参考。这类平行梁称重传感器的结构原理看似简单，但细节尺寸的设计直接决定了最终的称量精度，比如应变区的厚度、梁体的长度、固定端的刚度都会直接影响传感器的灵敏度、线性度、滞后误差等核心参数，建模时严格按照实物的尺寸比例还原，能帮助衡器设计人员快速完成秤体的整体结构排布，提前验证安装空间是否干涉，也能为后续的定制化改型提供基础的结构参考。
