在普通卧式车床的长轴类零件切削加工作业场景中,工件悬伸长度超过直径3倍以上时,受切削力径向分力、工件自身重力以及主轴回转离心力的多重作用,极易出现工件挠曲变形、切削振纹、锥度超差甚至工件甩出的安全隐患,这类工况下就需要配套安装中心稳定支撑装置来抵消径向载荷,保障加工过程的刚性。这款支撑装置采用开式C型主体架结构,底座为带安装沉孔的方形铸造支座,安装时可直接通过T型螺栓固定在车床床身的导轨平面上,底座的安装孔位预留了足够的横向调节余量,能够适配不同床身宽度的普通卧式车床安装需求,安装面经过铣削精加工,平面度控制在0.02mm以内,保证支撑装置安装后与车床主轴轴线的平行度初始精度。

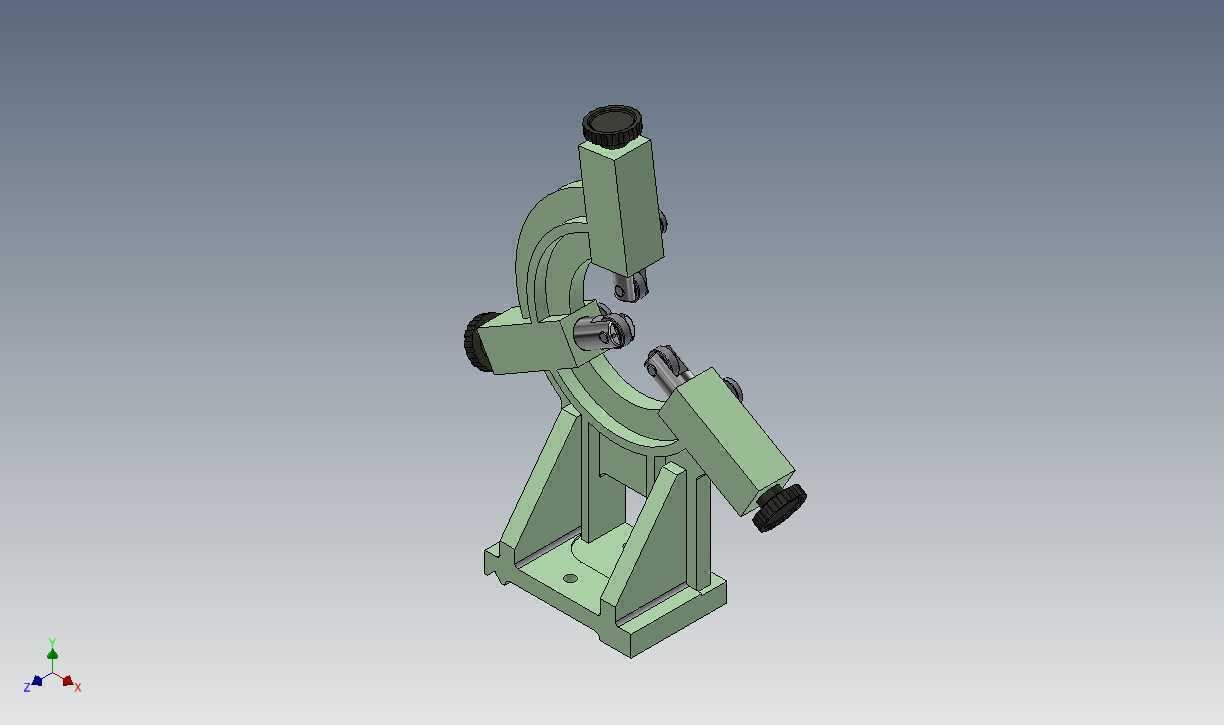

主体架的C型开口结构设计是为了方便长轴工件从侧面吊装就位,不需要从轴端穿入,适配已经完成一端装夹的工件二次装夹支撑需求,架体上沿圆周120°均布三个可调节支撑顶杆,每个顶杆都配备了独立的锁紧旋钮与微调进给结构,顶杆的接触端采用可更换的耐磨铜质触头,避免顶紧过程中划伤工件已加工表面,同时铜质材料的减摩特性能够降低工件回转过程中的接触摩擦阻力,减少支撑部位的发热磨损。三个顶杆的调节行程覆盖了常见的20mm到150mm直径范围的长轴类零件加工支撑需求,调节时可先松开锁紧旋钮,将顶杆快速推送至接近工件表面的位置,再通过微调旋钮实现0.01mm级别的进给精度,保证三个触头与工件表面均匀接触,既不会因为顶紧力过大造成工件弯曲变形,
也不会因为顶紧间隙过大导致支撑失效出现振颤。架体的肋板结构采用三角形加强筋布局,在保证整体结构刚性的前提下尽可能降低装置自身重量,减少床身导轨的承载负荷,架体的非加工面保留铸造时效后的原始表面,经过喷砂涂漆处理,能够抵御车间切削液、润滑油的腐蚀,延长装置的使用寿命。在实际加工应用中,这类支撑装置通常配合卡盘、尾座顶尖共同使用,当加工长度超过1米的细长光轴、丝杠、活塞杆类零件时,可根据工件的长度在床身合适位置布置1到2个该类支撑装置,将工件的挠曲变形量控制在切削允许的范围内,有效提升长轴加工的圆度、圆柱度精度,降低表面粗糙度值。设计过程中需要重点考虑三个顶杆的轴线交汇点与车床主轴轴线的重合度,
因此三个顶杆的安装导向孔采用一次装夹镗削加工完成,保证三个孔的轴线汇交于同一点,且该点的高度与车床主轴中心高匹配,避免出现支撑偏心造成的工件别劲问题。顶杆的锁紧结构采用侧向楔块锁紧方式,相比传统的螺纹顶丝锁紧,锁紧力更大,在重切削工况下也不会出现顶杆移位的问题,同时锁紧操作更加便捷,操作人员在机床侧面就可以完成三个顶杆的锁紧与松开操作,不需要探身到机床加工区域内,提升了操作的安全性。触头与顶杆的连接采用快换结构,当触头磨损后可以快速更换,不需要整体拆卸顶杆,减少了设备维护的停机时间,针对不同材质的工件加工需求,还可以更换尼龙、巴氏合金等不同材质的触头,适配铝件、不锈钢件等不同材质工件的加工防护需求。底座的安装定位侧面设置有可调节的定位挡块,安装时可以将挡块贴紧车床导轨的侧基准面,快速完成装置的定位找正,不需要每次安装都反复打表调整中心高位置,大幅缩短了工装准备的辅助时间。在粗加工工况下,可适当增大顶杆的顶紧力,抵消大切深、大进给带来的大径向切削力;在精加工工况下,则适当减小顶紧力,避免顶紧力造成的工件弹性变形影响最终加工精度,使用过程中需要定期在触头与工件的接触部位加注润滑油,降低摩擦磨损,同时定期检查顶杆的锁紧可靠性,避免切削过程中支撑松动造成的加工质量问题与安全事故。
