双曲柄滑块椭圆绘制运动机构

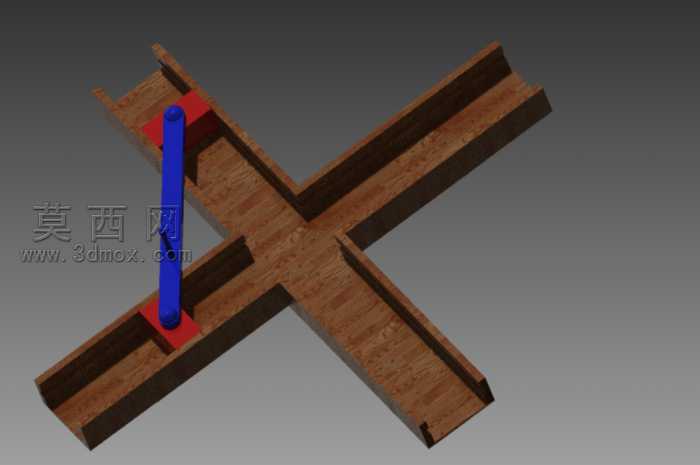

本作品为双曲柄滑块类运动学机构三维模型，核心功能是在不同层面上完成椭圆轨迹的绘制演示，整体建模过程严格遵循机械运动原理进行参数化搭建。建模阶段首先完成十字交叉导向滑槽基体的构建，采用木质纹理材质进行渲染，滑槽的截面尺寸、导向行程均经过运动学仿真验证，确保滑块在槽内滑动时无卡滞、无干涉，两条滑槽呈垂直十字交叉布局，为两个独立滑块提供正交方向的运动导向。其次完成蓝色曲柄构件的建模，曲柄两端分别与两个红色滑块通过转动副连接，曲柄的长度参数经过精确计算，是决定椭圆轨迹长短轴比例的核心参数，建模时对曲柄与滑块的连接轴孔做了同轴度约束，保证转动过程的同轴精度。红色滑动块采用醒目的红色哑光材质，与木质滑槽、蓝色曲柄形成清晰的视觉区分，滑块与滑槽的配合面设置了合理的间隙参数，既还原真实机械的装配公差，又避免运动仿真时出现穿模问题。整体装配过程严格按照运动副约束逻辑进行，两个滑块分别与十字滑槽添加移动副约束，曲柄两端分别与两个滑块添加转动副约束，通过约束组合将曲柄的回转运动转化为两个滑块在正交方向的往复直线运动，最终曲柄上的运动点即可合成标准椭圆轨迹。渲染阶段采用柔和的环境光搭配定向补光，突出各构件的材质质感与结构轮廓，木质滑槽的纹理走向贴合构件长度方向，金属质感的曲柄与工程塑料质感的滑块材质区分明确，整体视觉效果清晰直观，能够完整展示机构的运动原理与结构组成，可作为机械原理教学演示、运动学仿真分析的参考模型，帮助理解曲柄滑块机构的运动合成逻辑，直观展示正交方向简谐运动合成椭圆轨迹的机械实现方式。
