对置式双活塞曲柄联动结构设计

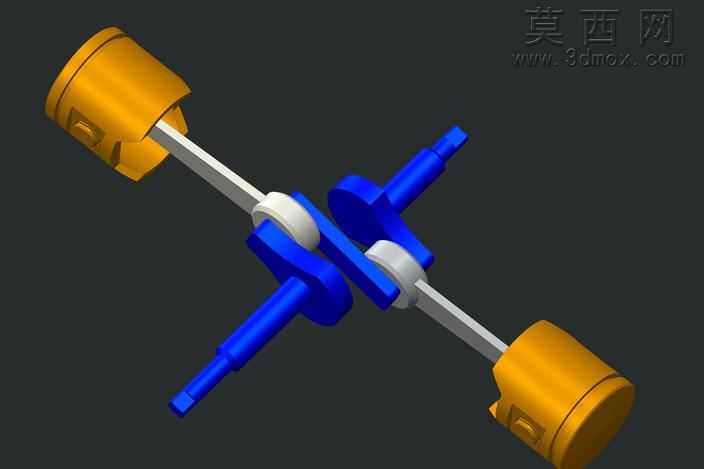

本作品为对置式双活塞曲柄联动结构的三维建模成果，建模过程中首先完成核心运动部件的参数化草绘，依据动力传动的运动逻辑确定各部件的尺寸配合关系：两个活塞采用对称式布局，分别布置于曲柄轴的两侧，通过各自的连杆与曲柄销形成铰接配合，整体结构可实现活塞往复直线运动与曲柄旋转运动的精准转换。建模阶段严格遵循机械装配的公差配合要求，活塞的圆柱面、连杆的两端铰接孔、曲柄的偏心轴段均采用同轴度约束，确保虚拟装配后各运动副无干涉，可顺畅完成完整的运动周期模拟。材质渲染环节针对不同部件的功能属性分配对应材质：活塞部件赋予暖金色金属材质，模拟内燃机活塞常用的铝合金阳极氧化质感，表面添加细微的加工纹理提升真实感；曲柄轴采用亮蓝色工程塑料质感的材质区分，清晰展示其偏心结构与轴段分布；连杆部分赋予银灰色金属材质，还原钢制传动部件的哑光金属质感，铰接位置的衬套部件采用浅灰白色硬质塑料材质，明确区分不同功能的装配组件。设计思路上采用对置活塞的布局形式，可抵消传统单活塞结构的往复惯性力，降低动力系统运行时的振动幅度，整体结构紧凑，传动路径短，可作为小型动力装置、教学演示模型的核心结构参考。建模过程中对活塞的裙部结构、连杆的减重槽、曲柄的平衡块都做了细节还原，既保证结构的力学合理性，也让三维模型的展示效果更贴近真实工业产品的外观状态，装配关系完全符合机械设计的规范要求，可直接用于运动仿真演示、结构原理教学等场景。
