英制标准ASTM-A53等级B工业管道

　　在工业流体输送、建筑给排水、化工介质传输、市政管网搭建等场景中，管道作为核心的介质承载构件，其参数标准化程度直接决定了管路系统的装配效率、运行可靠性与后期维护成本。本次涉及的ASTM-A53等级B IPS规格管道，覆盖1/8英寸到48英寸全尺寸段，是面向英制标准体系管路设计的标准化构件，适配绝大多数采用美标管路规范的工业项目需求。从实际工程应用来看，这类管道常被用于低压蒸汽输送、常温给排水、压缩空气管路、普通工况油品传输等场景，在石化配套厂房、海外英标基建项目、外资工厂动力管路改造中有着极高的选用率，很多做出口设备配套的结构工程师在管路选型时，会优先选用符合该标准的系列构件，避免现场配管时出现尺寸不匹配、螺纹对接偏差的问题。

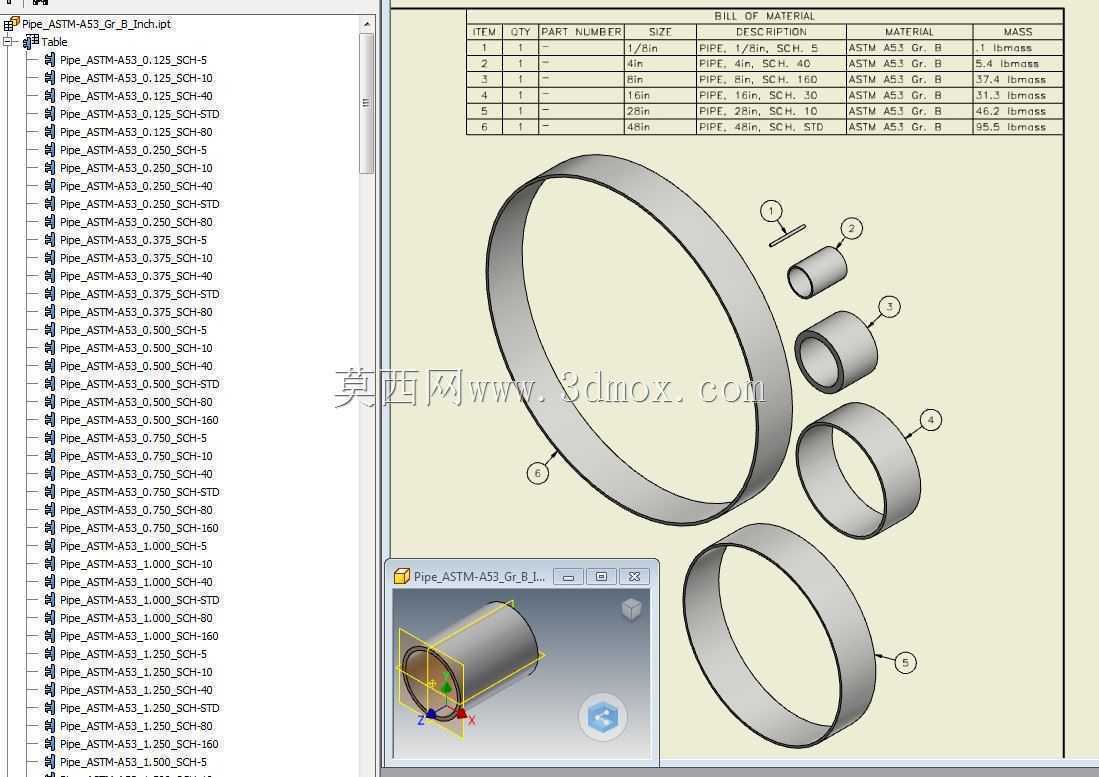

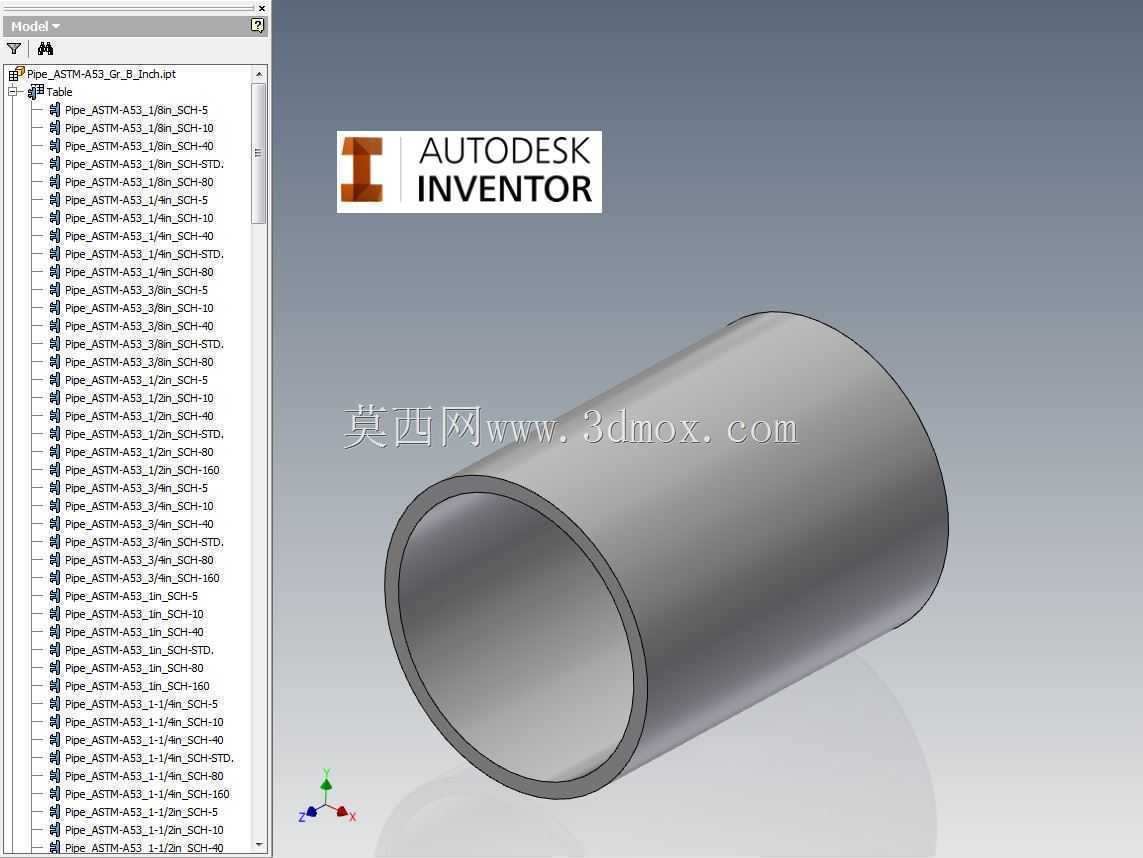

　　从设计逻辑上看，该系列管道采用iPart参数化建模思路搭建，将全尺寸段的管道外径、壁厚、长度参数做了关联绑定，工程师在装配环境中调用时，只需在参数表中选定对应公称尺寸与壁厚等级，模型就能自动生成对应规格的几何特征，不需要逐个规格重复建模，能大幅缩短管路系统的三维排布效率。建模过程中严格遵循ASTM-A53标准中B级钢管的尺寸公差要求，管道的内外径同轴度、端面垂直度、壁厚均匀度都按照实际工业生产的公差带做了约束，模型的几何边界和实际采购的成品钢管尺寸完全一致，在做管路碰撞检查、支吊架位置核算、法兰对接匹配时，不会出现模型与实物尺寸偏差导致的装配干涉问题。

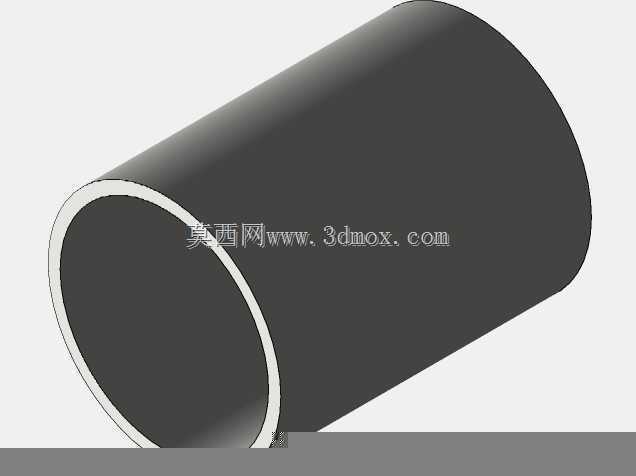

　　从功能特性上看，ASTM-A53等级B钢管的碳含量与力学性能适配常规低压流体输送需求，对应的三维模型在自定义属性中绑定了尺寸规格、材质等级、公称压力、单重等工程属性，在生成BOM清单时可以直接提取参数，不需要人工逐个录入属性信息。模型的外形为等截面空心圆柱结构，端面预留了标准的对接加工余量，不管是做焊接连接、螺纹连接还是法兰连接的装配模拟，都能直接匹配对应的标准连接件模型，不需要额外修整模型端面。在安装边界层面，该系列管道的尺寸完全遵循IPS铁管尺寸规范，和同标准的弯头、三通、法兰、阀门等管路附件的对接尺寸完全匹配，在做管路系统整体排布时，选定对应压力等级的配套附件即可完成无偏差装配，不需要额外做尺寸适配。

　　很多工程师在做海外项目管路设计时，常遇到公制英制标准混用导致的尺寸错配问题，比如选用了公制管道却搭配英制法兰，现场安装时才发现对接尺寸偏差，需要重新切割配管，既耽误工期又增加材料损耗。这套全参数化的管道模型，把所有规格的尺寸边界都做了标准化固化，调用时可以直观看到对应规格的外径、壁厚参数，在设计阶段就能完成管路的尺寸校核，提前规避标准不匹配的问题。另外在做管路应力分析时，模型的几何精度足够支撑有限元分析的网格划分，导入分析软件后不需要做过多几何清理，就能直接加载压力、温度载荷做受力校核，核算不同壁厚管道在对应工况下的形变与应力分布，为管路支吊架的间距设置、壁厚选型提供数据支撑。

　　从实际建模细节来看，模型没有做多余的工艺特征简化，管道的内外壁圆柱面保持了连续的几何拓扑，在做管路流体仿真时，可以直接抽取内部流道，不需要修补几何面的破面问题。不同规格的管道模型在参数切换时，自定义属性会同步更新，比如选定1英寸标准壁厚管道时，模型的单重、内径、流通截面积参数会自动匹配标准数值，在做管路流量核算时，可以直接提取模型属性里的流通参数计算管路压损，不需要反复查标准手册核对尺寸。对于经常做英标管路项目的工程师来说，这套全系列参数化管道模型可以直接嵌入到常用的设计库中，后续项目调用时只需要选型装配，能把管路建模的时间压缩七成以上，也能减少手动建模时的尺寸输入错误。
