ISO7089不锈钢平垫圈结构设计

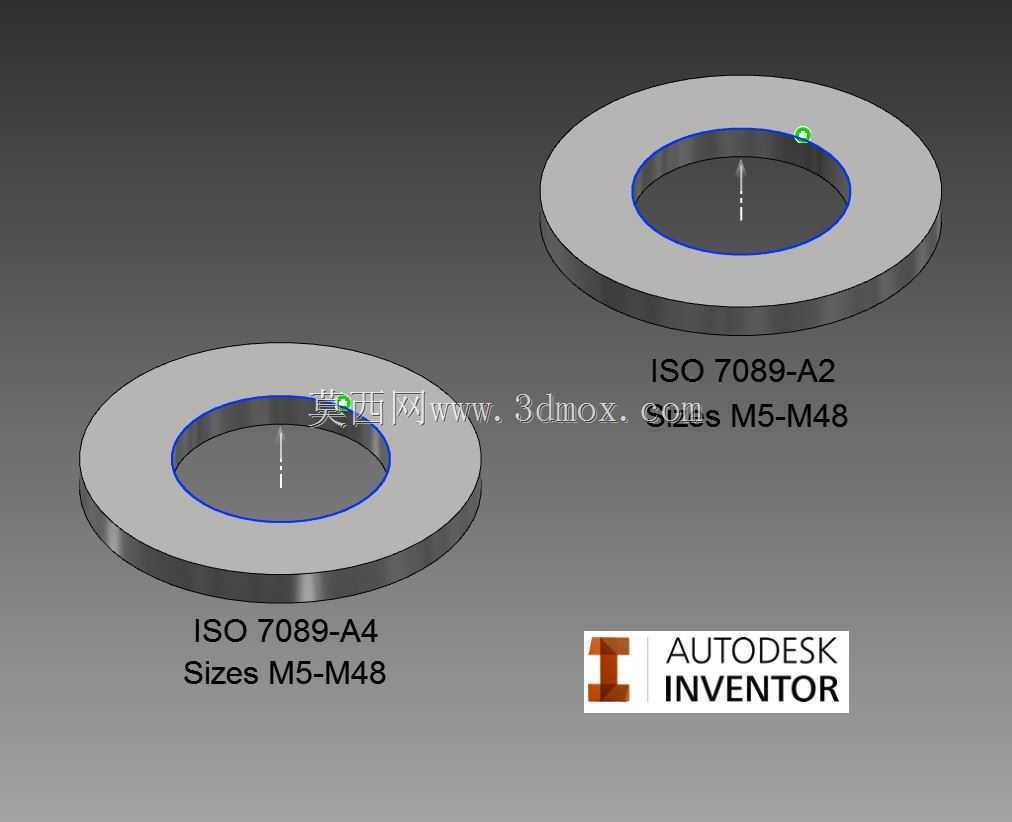

　　在各类机械装配场景中，平垫圈是看似不起眼却直接影响连接可靠性的基础零件，本次涉及的ISO7089标准不锈钢平垫圈，覆盖M5到M48的常用螺栓规格，包含A2、A4两种不锈钢材质等级，适配不同腐蚀环境下的装配需求。从实际设备应用来看，这类平垫圈广泛出现在化工管路法兰连接、户外钢结构紧固件配套、食品加工设备装配、海洋平台构件连接等场景中，不同材质等级对应不同的工况耐受能力：A2级不锈钢适配常规户外、普通潮湿工况，可抵御日常大气腐蚀与弱酸弱碱溅落影响，A4级不锈钢则含钼元素，能耐受氯离子腐蚀，适配沿海户外设备、化工介质接触部位的连接需求。

　　从功能设计逻辑来看，这类平垫圈的核心作用首先是分散螺栓压紧时的接触面压，避免螺栓头或螺母直接压在被连接件表面，造成基材压痕、局部凹陷甚至应力开裂，尤其是当被连接件为铝合金、工程塑料、薄钢板这类低硬度材质时，平垫圈的承压分散作用直接决定连接结构的长期稳定性。其次，平垫圈可以填补被连接件表面的微小不平整，弥补加工面的平面度误差，让螺栓压紧力更均匀地传递到整个连接面，避免因局部贴合不严导致的连接松动、密封失效问题。另外在需要频繁拆卸维护的设备部位，平垫圈可以减少反复拆装对被连接件表面的磨损，每次拆卸更换时仅需替换垫圈即可保护基材表面的装配精度，降低设备维护成本。

　　设计这类标准平垫圈时，首先要严格匹配对应螺栓规格的尺寸边界：内径需要比对应螺栓的公称直径大0.2-1mm，根据螺栓规格从M5到M48逐级递增，保证螺栓可以顺利穿过垫圈不会卡滞，同时内径间隙不能过大，否则会导致垫圈偏心，压紧时受力不均；外径尺寸按照ISO7089标准的系列要求，对应不同螺栓规格设置匹配的承压面积，保证承压面的压应力在不锈钢材质的许用应力范围内，避免垫圈在额定螺栓预紧力下发生塑性变形；厚度尺寸同样随规格递增，小规格M5垫圈厚度较薄，适配小扭矩预紧的轻型连接，大规格M48垫圈厚度更大，能承受大规格高强度螺栓的高预紧力，不会在压紧过程中被压溃。

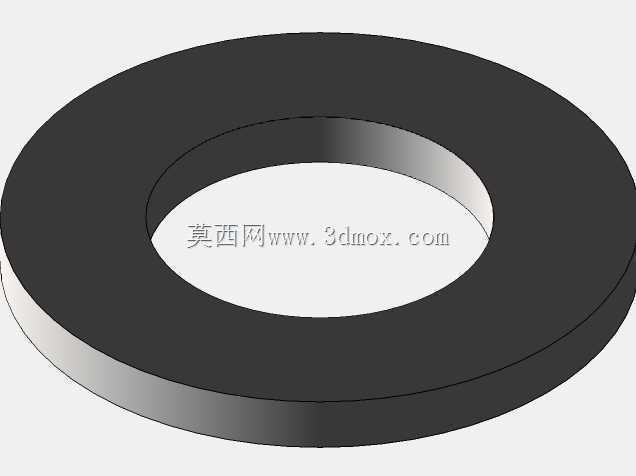

　　建模过程中需要注意垫圈的边缘倒角设计，标准垫圈的上下两面边缘都有微小的倒角，一方面是去除冲压或车削加工产生的毛刺，避免装配时毛刺刮伤被连接件表面，另一方面倒角可以引导垫圈顺利套入螺栓，也能让压紧时的应力从垫圈边缘平缓过渡，减少边缘处的应力集中。材质选择上，A2级对应常用的304不锈钢，A4级对应316不锈钢，建模时可以根据使用场景分配对应的材质属性，在做装配体有限元分析时，准确设置不锈钢的弹性模量、屈服强度参数，就能模拟不同预紧力下垫圈的变形情况，验证连接结构的可靠性。

　　在实际选型装配时，需要注意平垫圈不能替代弹簧垫圈的防松功能，在有振动、冲击载荷的设备部位，需要搭配防松垫圈、螺纹胶等防松结构使用，平垫圈仅承担承压分散、表面保护的作用。另外当连接部位有密封要求时，不锈钢平垫圈可以搭配非金属密封垫片使用，金属平垫圈提供刚性承压支撑，非金属垫片实现介质密封，二者组合使用既可以保证连接强度，又能满足密封要求，这种组合结构在化工阀门、泵体接口的连接中十分常见。

　　从建模细节来看，这类回转体零件建模逻辑相对清晰，但需要严格遵循标准尺寸公差要求，内径公差取H14级，保证与螺栓杆的间隙配合，外径公差取h14级，厚度公差按照标准要求设置，保证批量零件的互换性。在装配体中调用这类标准件时，需要注意垫圈的安装方向，由于倒角的存在，倒角面应该朝向螺栓头或螺母的支撑面，无倒角的平面贴合被连接件表面，这样可以让压紧力更均匀地传递，避免装配后垫圈翘曲。在做设备的BOM统计时，这类标准件可以直接按规格、材质编码，方便采购和装配时快速调取，减少重复建模的工作量。
