镀锌六角螺栓螺母平垫组合紧固件

　　这套镀锌六角头紧固件组合，包含外六角螺栓、六角螺母以及配套平垫圈，是钢结构装配、户外设备安装场景里最常用的基础连接元件。在实际工程应用中，这类镀锌处理的紧固件常被用于输电塔架、户外光伏支架、露天工业设备机架、厂区钢结构平台的连接节点，相比普通发黑处理的紧固件，镀锌层能在户外潮湿、多雨甚至轻度腐蚀的环境下提供更长的防锈保护周期，减少后期维护更换的频次。

　　从功能特性来看，这套组合里的螺栓为六角头结构，拧紧时可以用普通开口扳手、套筒或者电动扭矩工具施加锁紧力，头部的六角支承面能在拧紧时均匀传递压应力，避免螺栓头部压溃被连接件的表面；配套的六角螺母和螺栓螺纹精度匹配，拧紧后能形成稳定的螺纹锁紧副，平垫的作用则是分散螺母对被连接件表面的压应力，尤其是当被连接件是铝材、薄钢板这类强度较低的材质时，平垫能避免锁紧时接触面出现压痕、凹陷，同时也能弥补被连接件表面的轻微不平整，保证锁紧力均匀分布。

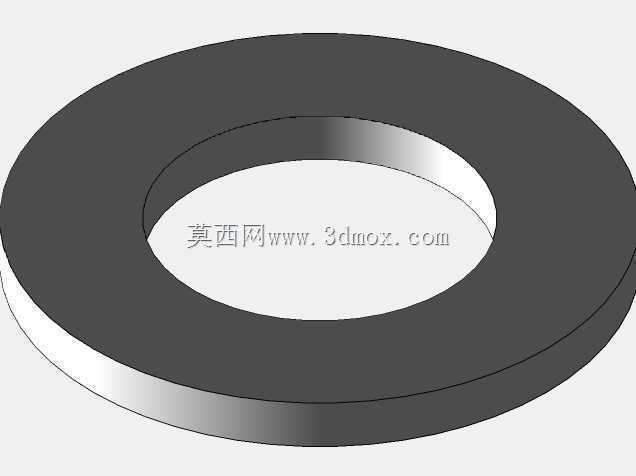

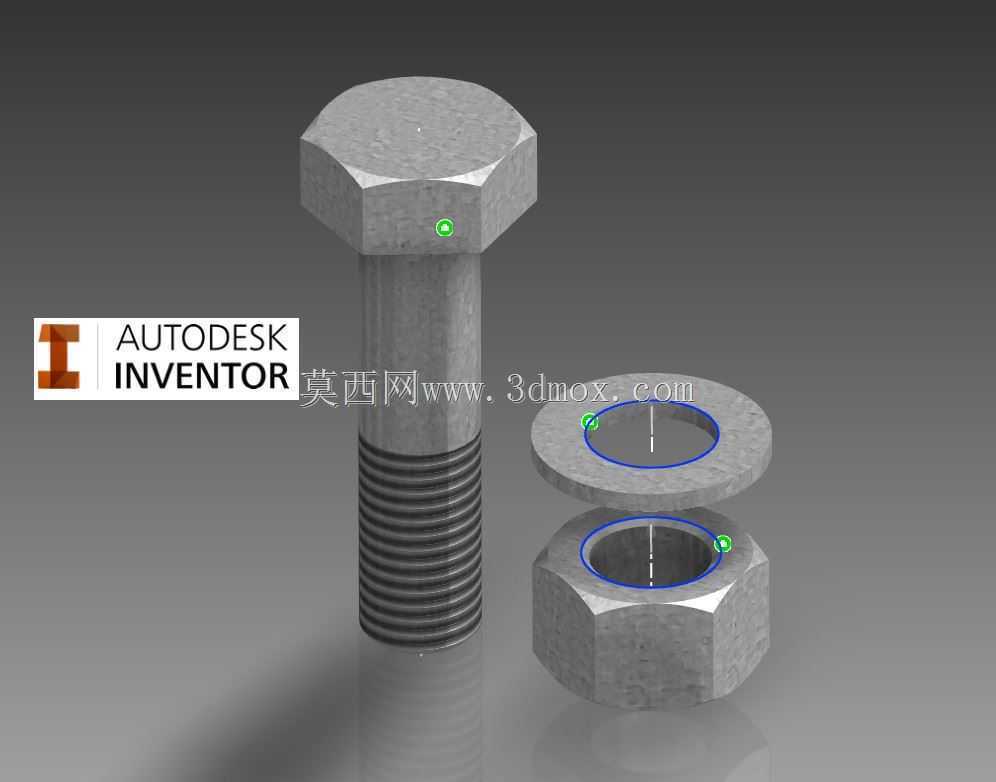

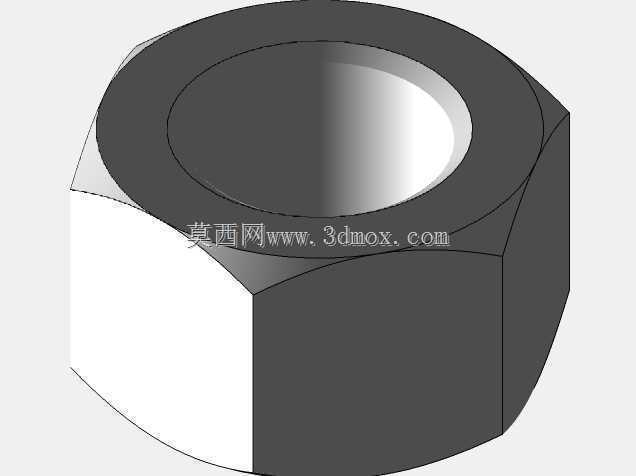

　　设计这套三维模型的时候，首先是按照美标ASTM的对应规格参数来还原各零件的细节：螺栓的螺纹部分采用标准的统一螺纹牙型，建模时还原了螺纹的牙距、牙高以及收尾的退刀结构，螺栓杆部的光杆段和螺纹段的直径差严格对应标准要求，头部的六角对边、对角尺寸以及头部厚度都按标准值建模，同时还原了六角头的倒角结构，避免模型出现尖锐棱边，和实际加工出来的零件外形一致。螺母部分同样还原了内螺纹的完整牙型，螺母两端的倒角也做了还原，保证和螺栓装配时能顺畅旋入，不会出现干涉；平垫的内外径尺寸、厚度都和配套的螺栓规格匹配，垫圈的两个端面做了平面度的细节处理，还原实际冲压垫圈的平整端面特征。

　　在安装边界上，这套紧固件组合的尺寸适配性很强，螺栓长度覆盖了常用的装配厚度范围，当被连接件的总厚度在螺栓有效夹紧长度范围内时，都可以通过这套组合完成锁紧；装配时需要注意，螺栓穿过被连接件的通孔直径要比螺栓杆部大1-2mm，留出足够的装配调整余量，平垫需要套在螺栓杆上紧贴被连接件表面，再旋入螺母，拧紧时的扭矩要对应螺栓的强度等级，避免扭矩过大导致螺纹滑牙或者螺栓断裂，扭矩过小则会出现连接松动的问题。另外镀锌层的厚度在建模时做了简化处理，实际生产中镀锌层的厚度一般在几微米到十几微米，不会影响整体的装配尺寸，所以模型的整体尺寸完全可以直接用于装配模拟、干涉检查，在做设备整体三维设计的时候，可以直接调用这套模型来完成连接节点的布置，不用再单独逐个绘制螺栓、螺母、垫圈，能大幅提升结构设计的效率。

　　在不同的应用场景里，这套紧固件的选型逻辑也有区别：如果是用于静态的钢结构连接，只要保证螺栓的强度等级满足载荷要求、夹紧长度足够即可；如果是用于有振动的设备连接，比如风机机架、振动输送机的机架连接，还可以在这套组合的基础上增加防松垫圈或者锁紧螺母，但这套基础的螺栓螺母平垫组合依然是最核心的连接基础。建模时三个零件都做了独立的实体，可以单独拆分调用，也可以装配成组合状态使用，每个零件的细节都做了还原，比如螺栓头部的冷镦工艺形成的轻微顶面特征、螺母六角棱边的轻微圆角、平垫冲压形成的边缘微小圆角，都和实际量产的零件保持一致，不会出现过于理想化的尖锐棱角，让模型在做渲染、装配动画的时候更贴近真实零件的视觉效果。
