不锈钢卷曲支承环管道连接结构

　　在市政给排水、化工流体输送、油气集输等管线系统的现场施工与运维环节，管道接口的密封可靠性与长期抗形变能力，一直是结构设计人员选型时的核心考量点，尤其是埋地敷设、存在温差形变、管线带压运行的工况下，普通平垫类密封支承件很容易出现压溃、移位、密封面贴合不严的问题，进而引发跑冒滴漏甚至管线停输的故障。这款卷曲式支承环正是针对这类工况痛点开发的管道接口配套构件，适配尺寸覆盖1英寸到22英寸的常规管线规格，可匹配SDR7到SDR13.5系列、压力等级100到335的管材使用，能够在法兰连接、管道承插接口的位置承担支承、定位、辅助密封的多重作用。从结构设计逻辑来看，这款支承环采用开口卷曲的C型结构，而非传统的整环封闭形式，

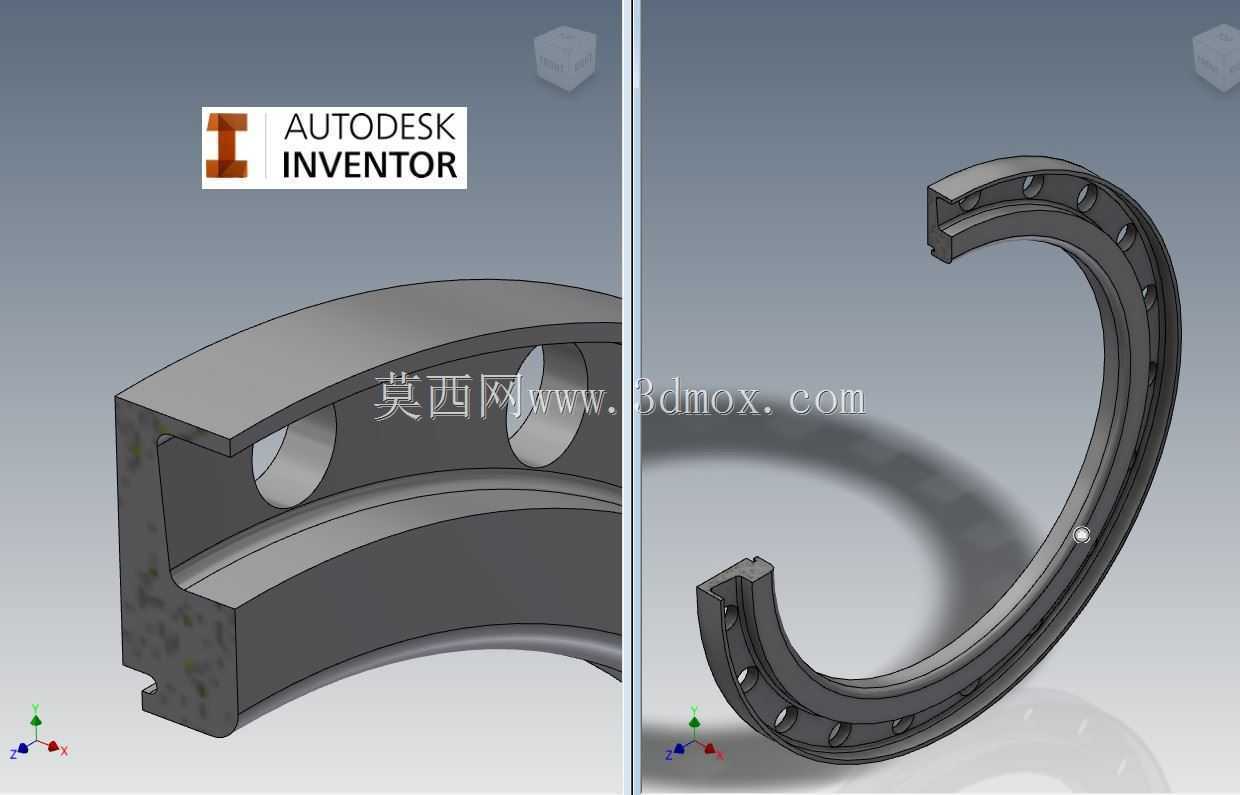

　　这种设计首先解决了现场运维更换时的拆装难题——整环结构的支承件在已敷设的管线上更换时，往往需要将管线轴向移位留出足够的安装间隙，施工难度大、作业周期长，而开口卷曲结构可以通过适度形变卡入安装位，不需要大范围挪动已固定的管线，大幅降低了现场改造、备件更换的作业成本。同时，卷曲结构自带的弹性形变余量，可以补偿管线运行过程中因温度变化产生的轴向伸缩、径向微幅偏移，避免刚性支承结构在应力反复作用下出现疲劳断裂、密封面间隙增大的问题。支承环的截面采用带定位凸台的异型结构，安装时可以嵌入法兰密封面的对应卡槽内，不会因为管线内流体的冲击、管线振动出现周向转动或者轴向窜动，保证密封件的受力始终均匀分布在整个密封面上，

　　不会出现局部压应力过大导致的密封件损坏，也不会出现局部压应力不足导致的介质渗漏。材质选用316SS不锈钢，也就是常说的CF8M级奥氏体不锈钢，这种材质本身具备优秀的耐氯离子腐蚀能力，在化工介质输送、沿海区域埋地管线、污水处理等存在腐蚀介质的工况下，不会像普通碳钢支承件那样快速锈蚀胀死，也不会因为锈蚀产生的杂质污染输送介质，长期使用的结构稳定性远优于普通碳钢、铸铁类配件。在安装边界的适配性上，这款支承环的外形尺寸完全匹配对应规格法兰的密封槽尺寸，安装时不需要对现有法兰、管材进行二次加工，只要清理干净密封面的杂物，将支承环卡入对应位置，再按照标准扭矩紧固法兰螺栓即可，不需要额外的专用安装工具，

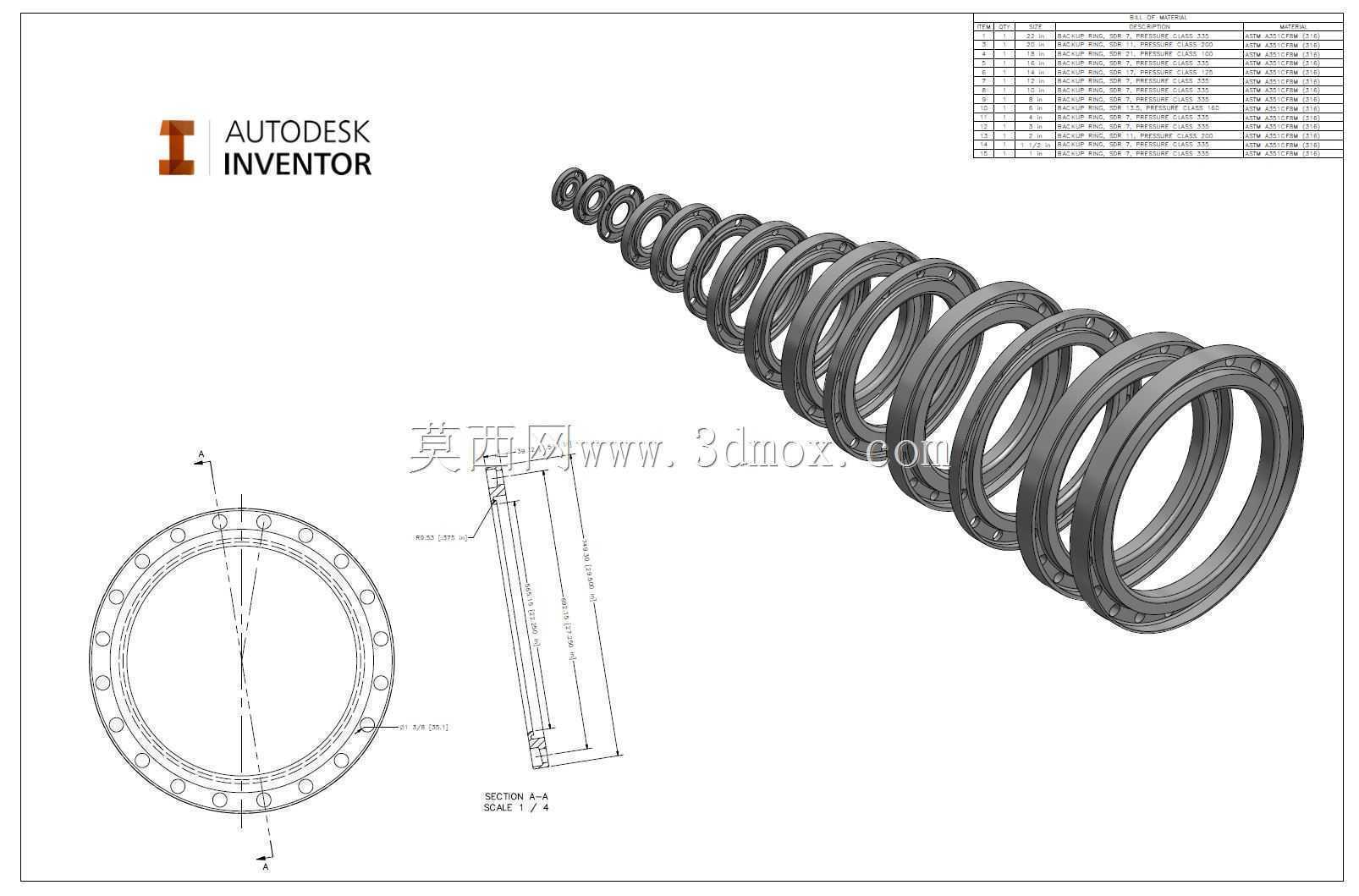

　　普通管线作业人员经过简单交底就能完成安装作业。针对台式驱动的iPart设计逻辑，这款构件预设了全系列规格的参数驱动关系，设计人员在进行管线系统三维建模时，只需要选定对应的管材规格、压力等级参数，就能直接生成对应尺寸的支承环模型，不需要逐规格绘制，也不需要反复核对安装配合尺寸，模型自带的iMate定位点可以自动匹配法兰、管材的装配基准，大幅提升管线系统的装配建模效率，减少手动装配带来的配合误差。在实际工况的验证中，这类卷曲支承环在带压管线的长期运行中，能够有效分散法兰螺栓的紧固压力，避免密封件被压入管材与法兰的间隙内导致的密封失效，尤其是在管线存在小幅振动的场景下，比如泵房出口管线、长输管线的转角位置，弹性结构可以吸收部分振动能量，降低螺栓松动的概率，延长接口的维护周期。和传统的整环支承、平垫支承相比，卷曲结构的另一个优势是可以适配一定范围内的公差偏差，不管是管材的外径公差、法兰密封槽的加工公差，都可以通过自身的微幅形变进行补偿，不会因为零部件的加工公差累积导致安装卡滞、密封不严的问题，降低了管线施工中对零部件加工精度的严苛要求，间接控制了整个管线系统的建设成本。在备件储备环节，这种开口卷曲结构的支承环可以叠放存储，相比整环结构占用的仓储空间更小，同规格的备件存储量可以提升40%以上，对于运维站点的备件管理来说更加友好，尤其是长输管线沿线的值守点，仓储空间有限的情况下，这种结构的备件优势更加明显。
