HDPE材质IPS规格法兰接头结构设计

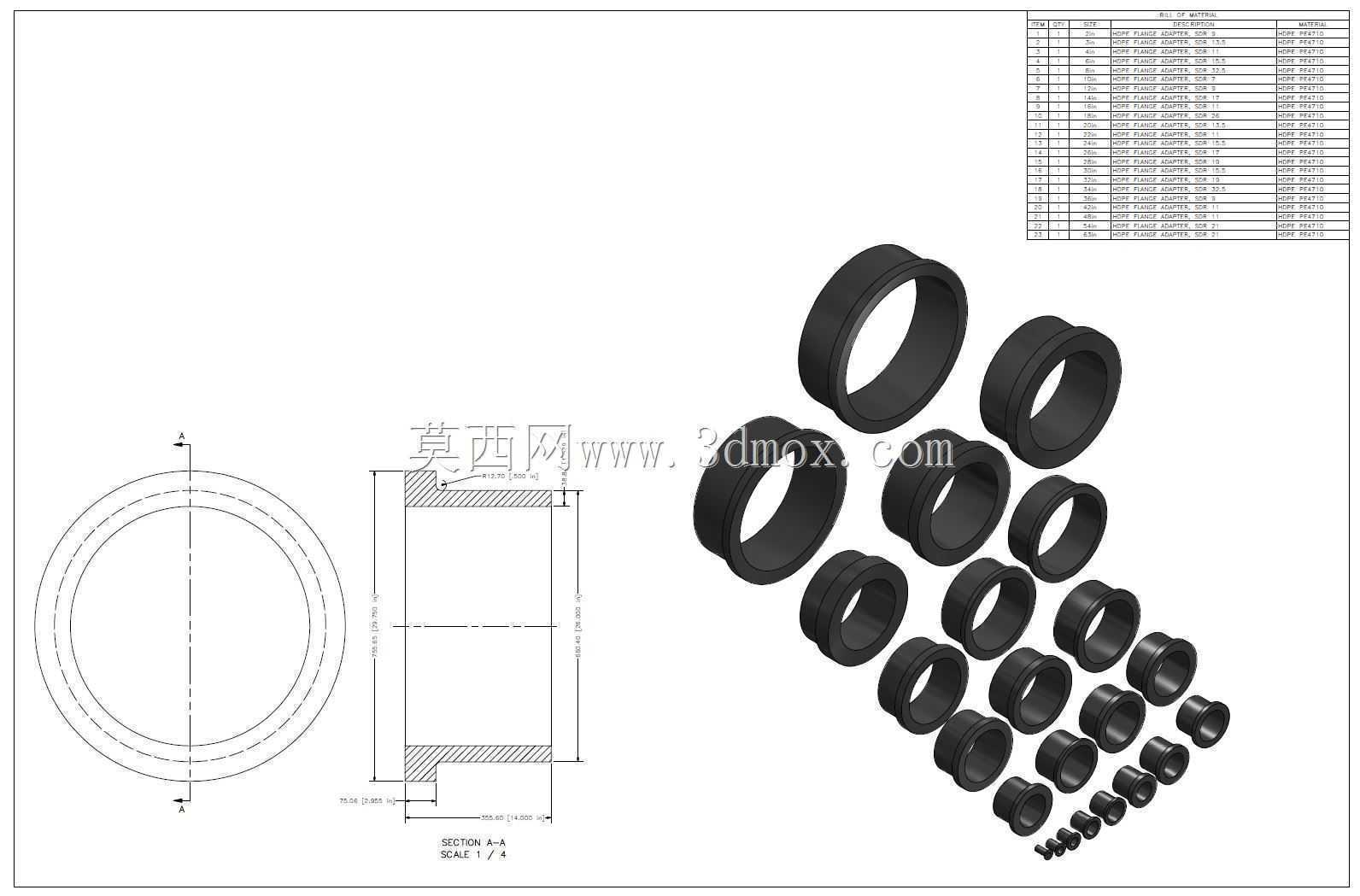

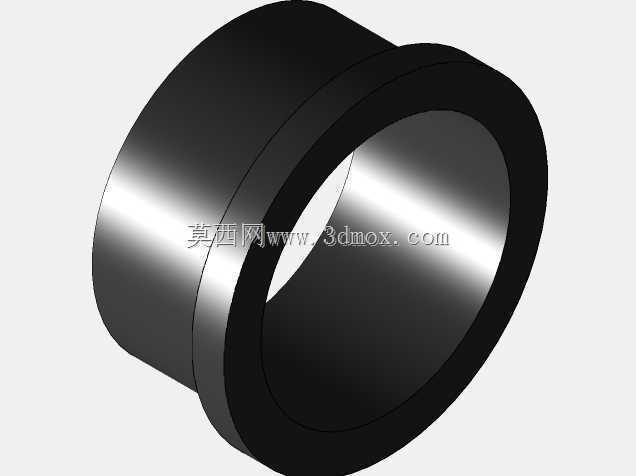

　　在民用给排水、市政流体输送、化工介质管路布设等场景里，法兰接头是实现管路与设备、管路与管路之间刚性密封连接的核心配件，这款HDPE材质的IPS规格法兰接头，针对聚乙烯管路系统的连接需求做了针对性的结构优化，适配全系列2英寸到63英寸管径的HDPE管路，覆盖所有标准SDR等级的管材匹配要求。从实际工程应用的角度看，HDPE材质本身具备优异的耐化学腐蚀性能、抗冲击韧性与低流阻特性，相比传统金属法兰接头，在输送腐蚀性流体、埋地敷设、低温环境作业的场景下，能有效避免锈蚀、结垢、低温脆裂等常见问题，大幅降低管路系统的后期维护成本。设计过程中，首先考虑的是管路装配的便捷性与密封可靠性，接头主体采用直筒式承插结构，一端带凸起的法兰盘结构，

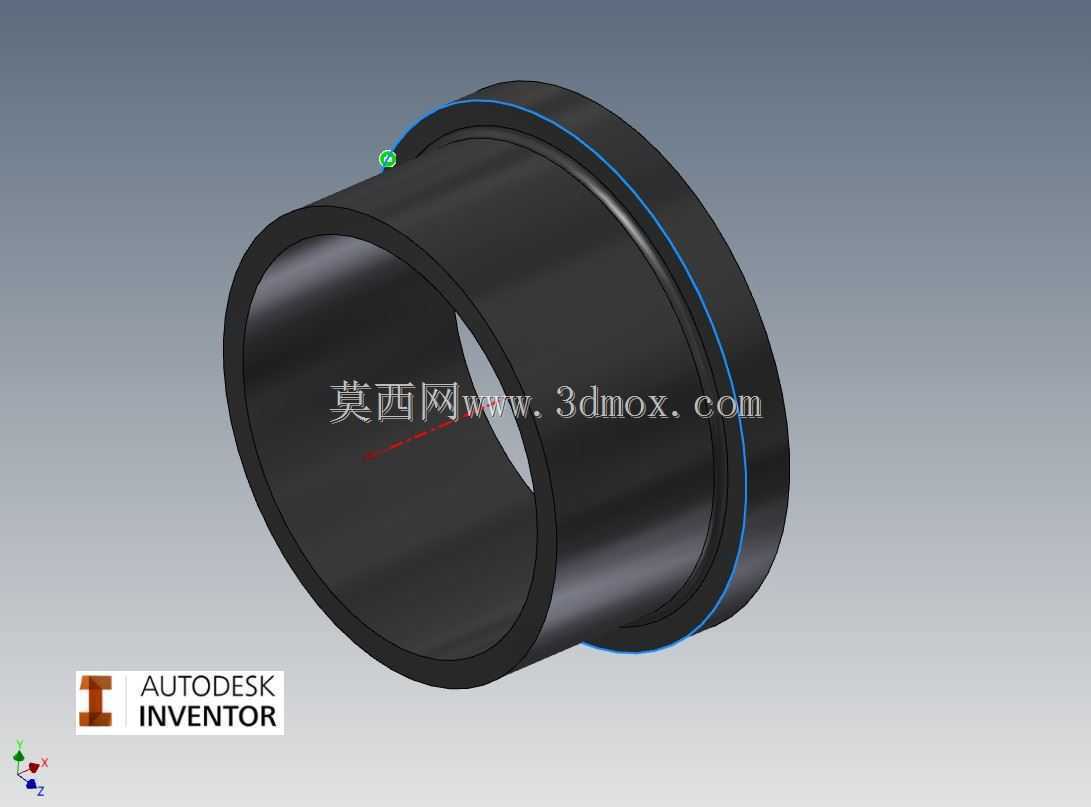

　　法兰盘端面预留标准密封件安装位，可适配常规的橡胶平垫、O型圈等密封元件，承插段的内径公差严格匹配对应SDR等级管材的外径公差范围，保证热熔连接或者电熔连接时的配合间隙控制在工艺要求范围内，避免连接过程中出现虚焊、溢料过多影响通径的问题。法兰盘上的螺栓孔分布遵循通用管路法兰的连接尺寸标准，可与同压力等级的金属法兰、塑料法兰实现互换对接，不需要额外制作过渡转接件，减少现场安装的配件种类。为了适配参数化设计的装配需求，模型内置了全系列规格的自定义属性参数，覆盖不同管径、不同SDR值对应的结构尺寸，同时预设了典型插入点的iMate约束，在三维装配环境中可以快速实现与管路、阀门、泵体等设备接口的自动对齐约束，

　　大幅提升管路系统三维布管的设计效率，不需要设计人员反复调整配合位置。从安装边界来看，承插段的长度根据管径大小做了梯度设计，小管径的承插深度满足热熔连接的最小结合长度要求，大管径的承插段额外增加了定位凸台，方便现场施工时快速确认管材插入深度，避免插入不到位导致的连接强度不足问题；法兰盘的厚度根据对应压力等级的强度要求做了校核，在螺栓预紧力作用下不会出现翘曲变形，保证密封面的平面度满足密封要求。接头的内外壁做了平滑过渡处理，内壁与管材连接位置无台阶凸起，可最大程度降低管路内部的流体阻力，减少输送过程中的压损，同时避免介质中的杂质在连接位置淤积，尤其适合输送含固体颗粒的浆液、污水等介质。在实际选型过程中，

　　设计人员只需要匹配对应管路的公称直径与SDR值，即可直接调用该模型完成装配，不需要重新绘制法兰接头的三维结构，模型的所有尺寸均遵循行业通用的HDPE管路连接标准，可直接导出工程图用于生产加工或者施工指导。针对不同的应用场景，该法兰接头既可以用于室内给排水管路的设备端连接，比如水泵进出口、阀门组连接，也可以用于室外埋地管路的检查井内接口连接，HDPE材质的抗老化性能可满足长期露天或者埋地的使用要求，不需要额外做防腐处理。结构设计过程中还考虑了安装时的容错空间，法兰盘的螺栓孔采用略大于螺栓直径的通孔设计，允许现场安装时有小范围的角度调整量，降低管路预制时的尺寸精度要求，提升现场施工的效率。接头外表面的法兰盘根部做了圆角过渡处理，避免应力集中导致的根部开裂问题，在管路受外力偏移、地基沉降等工况下，可通过接头自身的微量形变抵消部分应力，提升整个管路系统的运行可靠性。
