汽车零件加工用渐进式工装结构设计

　　在汽车零部件的批量精密加工环节，这类渐进式工具主要承担多工序连续加工过程中的工件定位与递进送进功能，覆盖冲压、机加、装配等多类产线场景，尤其适配小尺寸异形汽车结构件的连续作业需求，能有效减少单工序工件反复装夹带来的定位误差，压缩工序间的工件转运等待时长。从实际产线应用来看，这类工具常布置在多工位级进加工工位的进料端与工位衔接处，针对汽车接插件、小型安装支架、精密冲压件这类需要依次完成冲裁、折弯、攻丝、压装等多道工序的零件，可按照预设的步距将工件精准推送至对应加工位，全程无需人工反复调整工件装夹姿态。

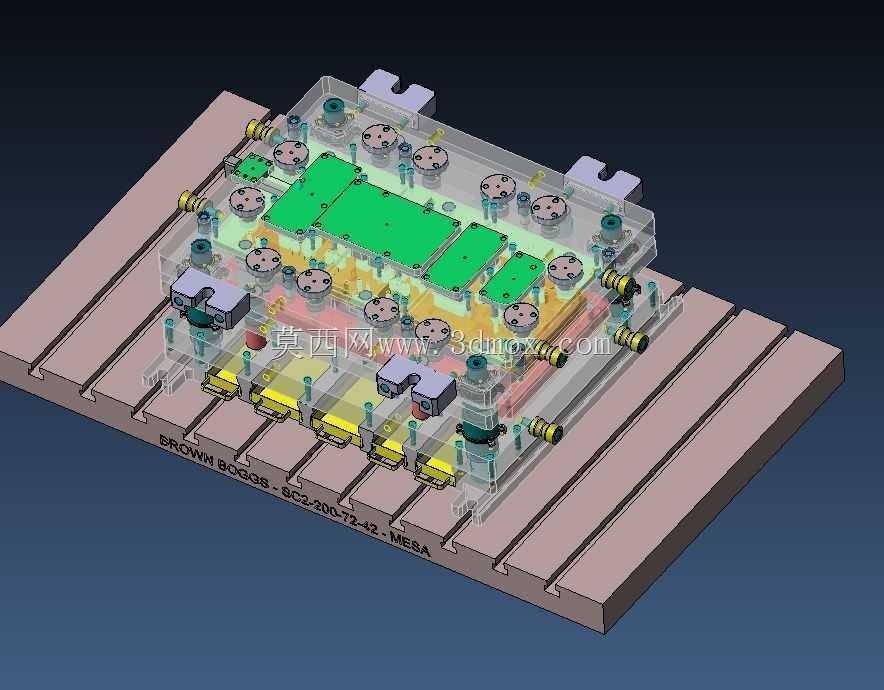

　　设计这类结构时，首先要匹配对应加工工位的节拍要求，送进步距的误差需要控制在0.02mm以内，避免因送进偏移导致加工尺寸超差。结构上采用模块化的导向与驱动分离设计，导向部分采用高耐磨的滑动配合面，减少长期往复运动带来的磨损量，驱动端的行程可根据不同零件的加工工位间距做灵活调整，无需整体更换工装主体即可适配小范围的产品型号迭代。外形尺寸方面，整体安装边界适配常规机床工作台的T型槽安装间距，底座的安装孔位采用通用化排布，可直接固定在现有加工设备的工作台面上，不需要额外改造设备的安装基面，整体高度控制在加工主轴的最低作业行程以内，避免出现运动干涉。

　　从功能特性来看，这类渐进式工具的送进动作采用渐进式递进逻辑，每一次送进的行程与对应工位的加工位置完全匹配，同时在每个加工位设置独立的定位锁紧结构，当工件被推送至指定位置后，定位销会自动弹出完成工件的二次定位，抵消送进过程中可能产生的微小窜动，保证加工过程中工件的位置稳定性。针对汽车零件加工中常见的铝件、薄钢板件等易变形材质，工具的接触端面采用软性贴合设计，避免硬接触导致的工件表面压痕或变形，同时预留了切屑排出的导流空间，防止加工过程中产生的金属切屑堆积在导向面内，影响送进精度。

　　在实际选型适配时，需要重点核对工具的最大送进步距、单次送进的承载重量以及安装基面的尺寸参数，确保与现有加工设备的参数匹配。针对不同厚度的汽车冲压件，可调整送进端的压紧力，避免压紧力过大导致薄件变形，或是压紧力不足导致送进过程中工件移位。导向部分的润滑通道采用内置式设计，可在设备运行过程中定期加注润滑脂，无需拆解工装即可完成日常维护，减少产线停机维护的时间。这类结构的设计充分考虑了汽车零部件批量加工的通用性需求，核心的送进模块可根据不同零件的外形尺寸更换对应的适配接头，大幅降低了多品种小批量生产时的工装投入成本。
