螺旋桨成型用模腔结构设计

　　这套螺旋桨成型模腔主要面向小型民用螺旋桨的批量注塑成型工序，适配桌面级注塑设备的装夹规格，可直接用于尼龙、玻纤增强PP等常用螺旋桨基材的注射成型作业。从结构布局来看，模体采用方形基准块设计，四个角位设置同轴螺纹安装孔，孔位公差控制在H7级，安装时可直接通过内六角螺栓固定在注塑机的动模安装板上，无需额外加工转接板，适配市面上多数120吨级以下卧式注塑机的模架安装槽尺寸，模体总厚度控制在标准模架的容模量范围内，合模时不会出现干涉问题。

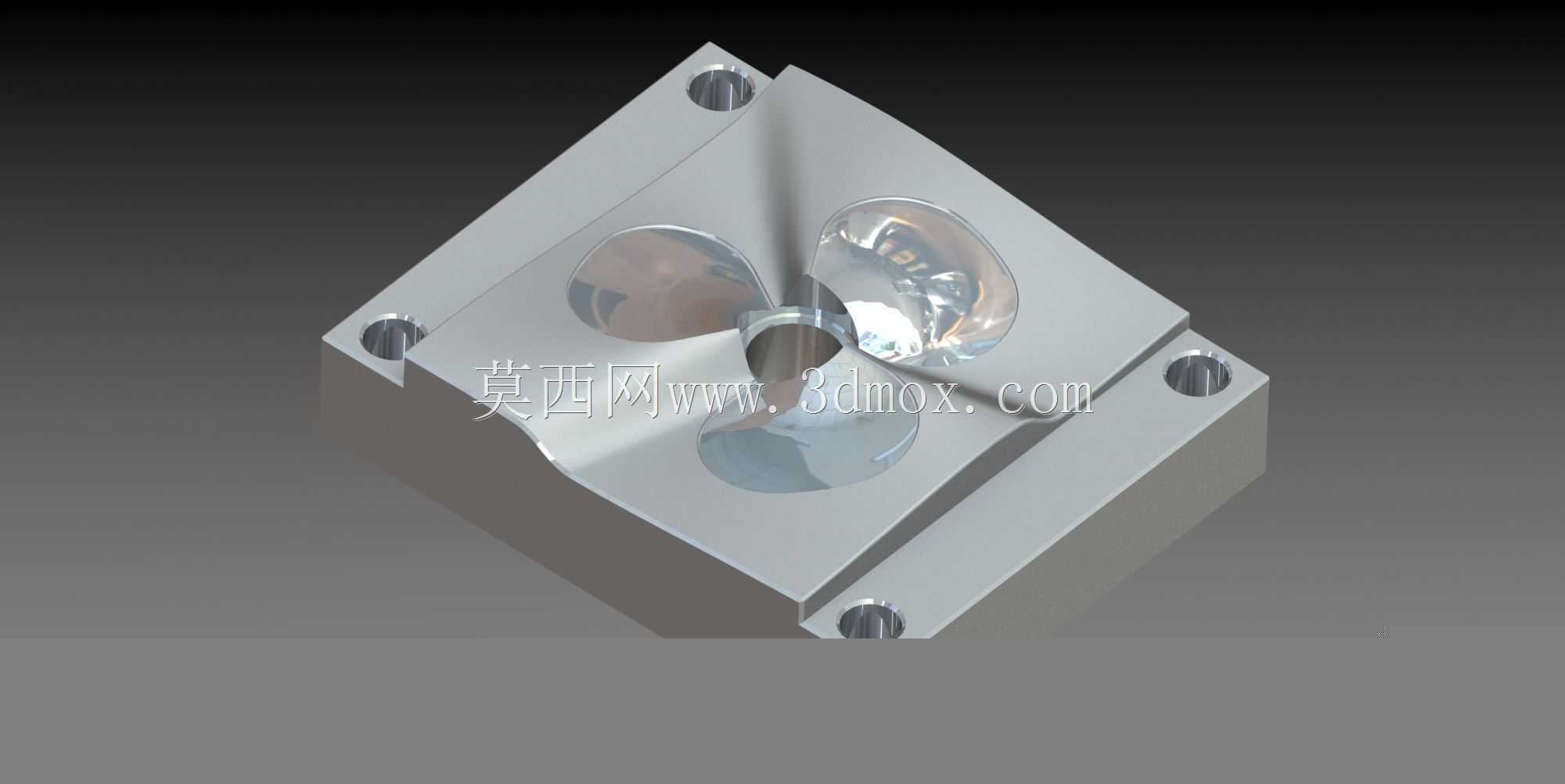

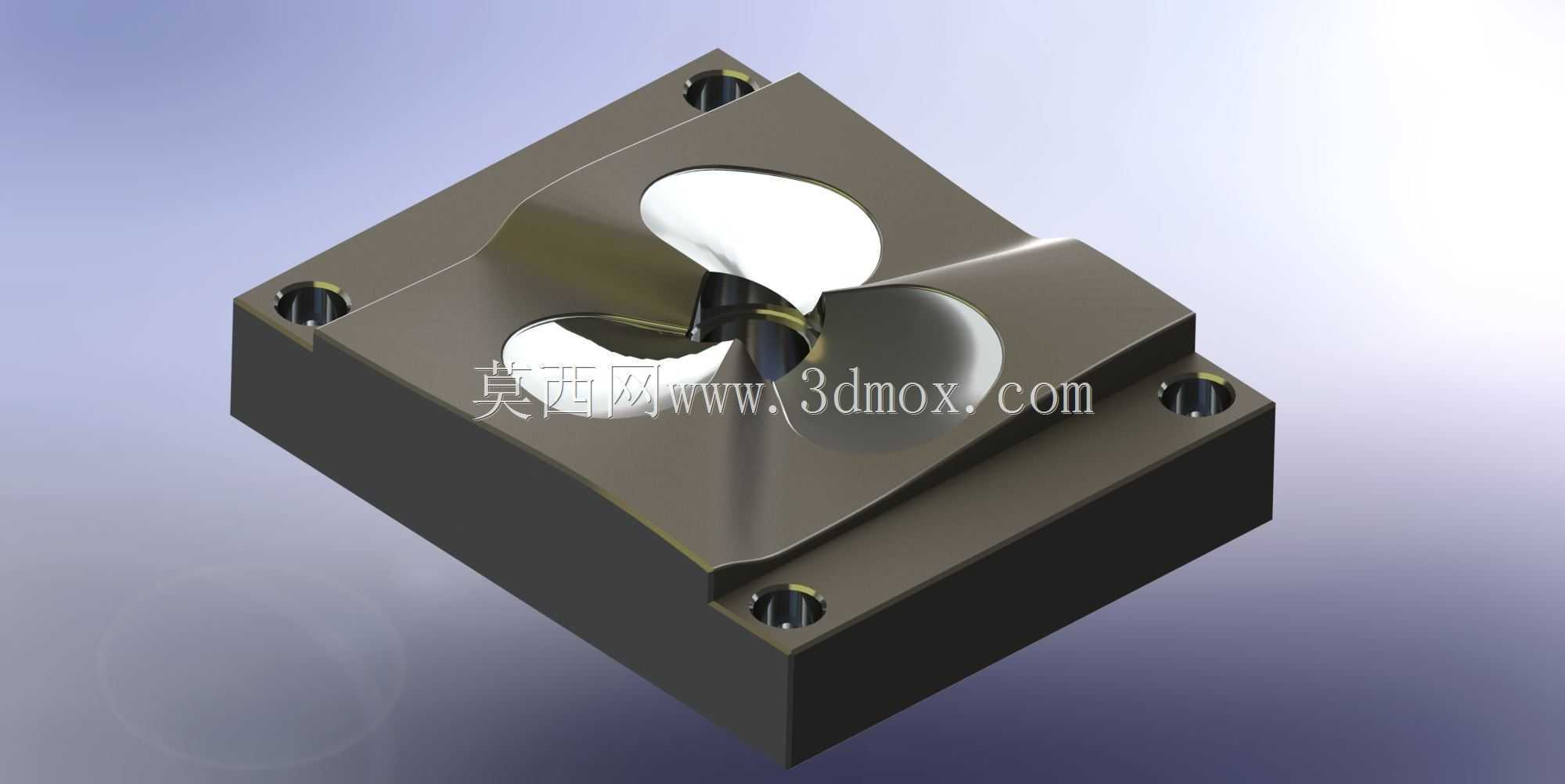

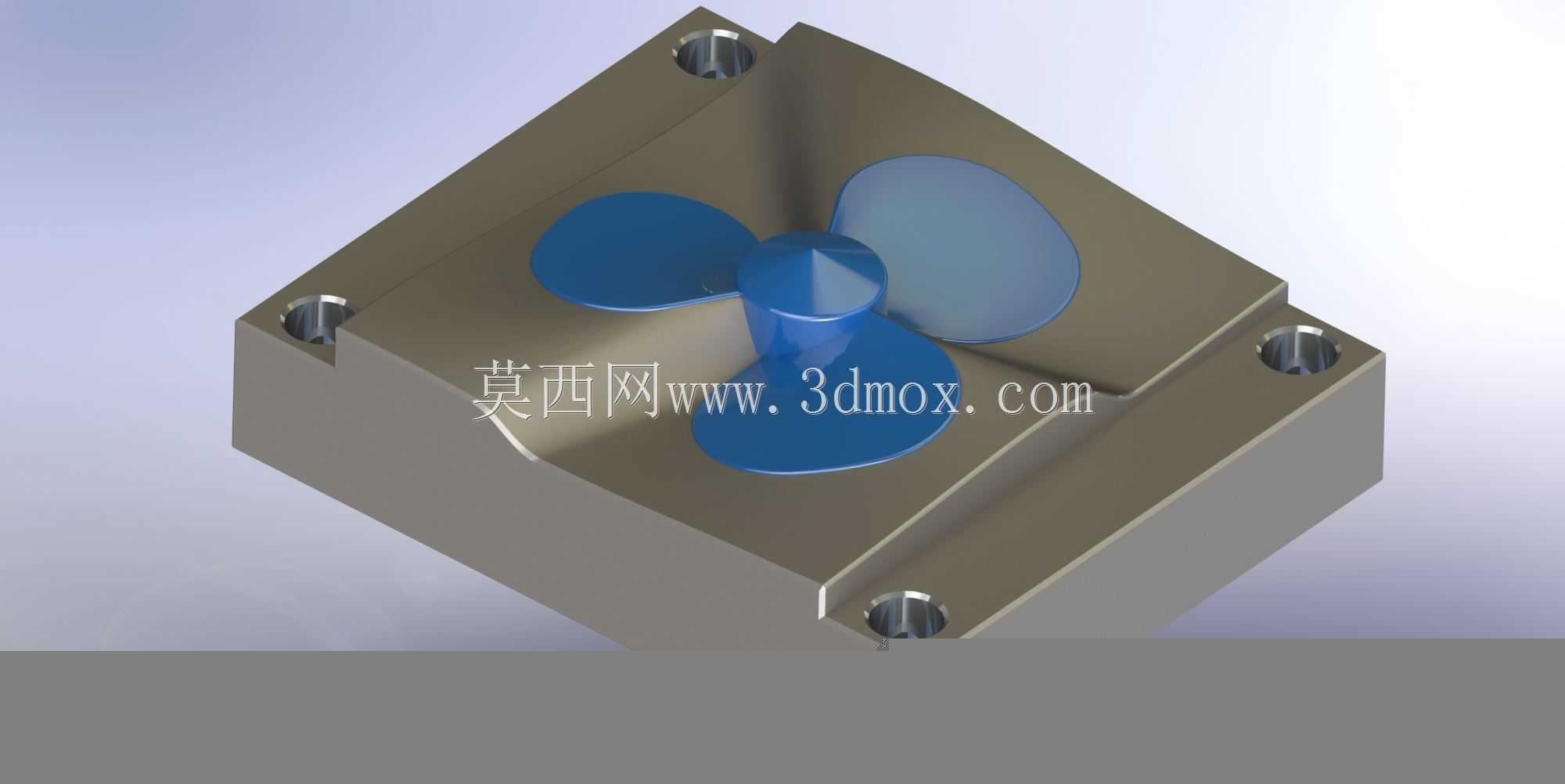

　　模腔的核心成型区域完全复刻螺旋桨的曲面轮廓，曲面过渡区域采用G2连续设计，避免成型后桨叶表面出现棱线、台阶等缺陷，减少后续抛光工序的工作量。设计时重点考虑了熔体流动的均衡性，浇口位置设置在桨叶中心轮毂处，熔体进入型腔后可沿三个桨叶的曲面均匀分流，避免出现缺胶、熔接痕集中在桨叶受力区域的问题，同时在每个桨叶的末端位置设置了微型排气槽，槽深控制在0.02mm，既能顺畅排出型腔内的空气，又不会出现溢料飞边。

　　模体的分型面设置在桨叶的最大轮廓面上，分型面做了0.5mm的贴合研配余量，合模时可通过锁模力实现自密封，减少飞边产生。四个安装孔的位置度公差控制在0.02mm以内，保证动定模合模时的同轴度，避免出现桨叶错位、壁厚不均的问题。模腔的表面粗糙度要求达到Ra0.8，成型后的桨叶表面无需额外打磨即可直接做动平衡测试，减少后处理工序的工时消耗。

　　在实际生产场景中，这套模腔可适配小批量定制化螺旋桨的生产需求，比如航模用螺旋桨、小型水下推进器螺旋桨、小型风机叶片等产品的成型，模体采用预硬钢材质加工，正常生产工况下使用寿命可达10万模次以上。设计时还考虑了冷却水路的布局空间，模体内部可在不干涉型腔的位置钻设直径8mm的冷却水道，水道距离型腔壁的距离控制在15mm左右，保证成型时模温均匀，减少桨叶成型后的内应力，避免产品出现翘曲变形问题。

　　从安装边界来看，模体的外形为正方形，边长尺寸适配标准150mm规格的模架，安装孔的中心距与标准模架的安装孔位完全匹配，换装时无需重新调整注塑机的拉杆间距，可快速完成模体换装，适配多品种小批量的生产切换需求。模腔的脱模角度设置在1.5度，既保证桨叶成型后可顺利顶出，又不会影响桨叶的尺寸精度，顶杆位置设置在轮毂的非工作面区域，顶出时不会在桨叶的工作表面留下顶痕，减少后续表面处理的工作量。
