双型腔热流道注塑模具注射系统结构

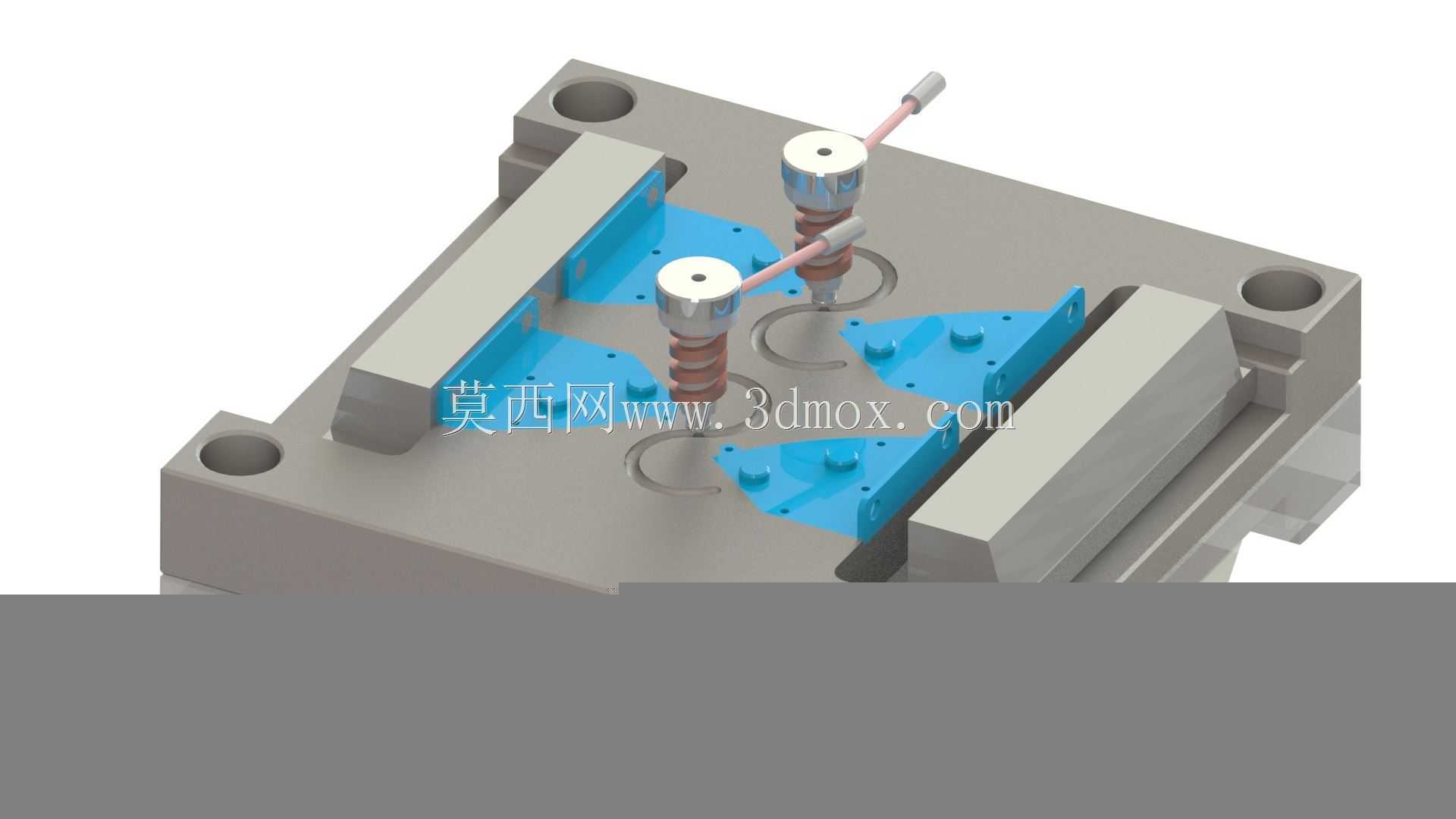

　　这套注射系统结构是面向小型平板类塑胶件量产场景开发的模具核心功能单元，日常多应用于消费电子小型结构件、家电接插件、日用塑胶配件的批量注塑生产环节，整套结构直接集成在标准两板模模架内部，不需要额外增加模架开模行程，适配市面上多数卧式注塑机的安装接口，不需要对设备推杆位置、射嘴定位尺寸做定制化改造。从实际成型逻辑来看，这套结构采用了双型腔对称布局设计，两个成型腔沿模具中心轴线对称分布，熔融塑胶从注塑机射嘴注入主浇道后，会通过两个独立的热嘴分流道同步进入两个型腔，能够保证两个型腔内的塑胶填充压力、填充速度完全一致，避免出现单型腔填充不足、飞边或者成型件内应力不均的问题，有效降低量产过程中的不良率。热嘴组件采用了独立加热的结构设计，

　　每个热嘴都配有单独的加热线圈与温度检测单元，能够在整个注塑周期内维持流道内塑胶的熔融状态，不需要在开模时取出流道凝料，既减少了塑胶原料的浪费，也省去了后续修剪浇口的人工工序，适配PP、ABS、PC等多种常用热塑性塑胶的成型需求。从安装边界来看，整套结构的定模侧直接与注塑机定模板贴合，定位圈采用标准100mm直径规格，能够快速与注塑机射嘴中心对齐，不需要反复调整定位精度；动模侧的推杆位置完全匹配标准模架的推杆排布，复位杆、导柱导套的安装孔位都做了同轴度公差约束，合模过程中不会出现错位卡滞的问题。成型区域的蓝色镶件采用了分体式设计，通过内六角螺丝直接固定在动模仁上，当成型件出现设计变更或者镶件出现磨损时，不需要更换整套模仁，

　　只需要拆卸对应位置的镶件进行修模或者更换，能够大幅降低模具的维护成本与修模周期。导向结构方面，除了模架自带的四组导柱导套之外，两个侧抽芯滑块都配有独立的导向压条，压条经过淬火处理，表面硬度达到HRC58以上，能够承受长时间开合模的摩擦损耗，不会出现滑块偏移导致的抽芯卡滞、成型件拉伤问题。冷却回路的设计直接贴合在模仁与热嘴周边，进出水接口都设置在模具的定模侧底部，不会与注塑机的周边管路、操作空间产生干涉，冷却水流道距离成型腔表面的距离保持在15-20mm区间，既能够保证成型件的均匀冷却，也不会因为距离过近导致型腔壁出现应力开裂的问题。整套结构的顶出环节采用了直顶与顶针组合的方式，针对成型件的平面区域采用直顶块顶出，针对窄边、

　　柱位区域采用细顶针顶出，顶出力分布均匀，不会在成型件表面留下明显的顶出痕迹，也不会出现顶出变形的问题。在实际生产调试过程中，只需要根据所用塑胶的熔融温度调整两个热嘴的加热温度，匹配对应的注塑压力、保压时间参数，就能够快速进入稳定量产状态，不需要对模具结构做额外调整。侧抽芯的行程设计刚好满足成型件侧边倒扣的脱模需求，抽芯到位后设置有独立的限位挡块，不会出现抽芯过位或者回位不到位的问题，合模时通过定模侧的锁紧块直接压紧滑块，承受注塑过程中熔融塑胶对滑块的侧向推力，避免滑块后退导致成型件出现飞边。
