汽车零件加工用级进冲压工装结构

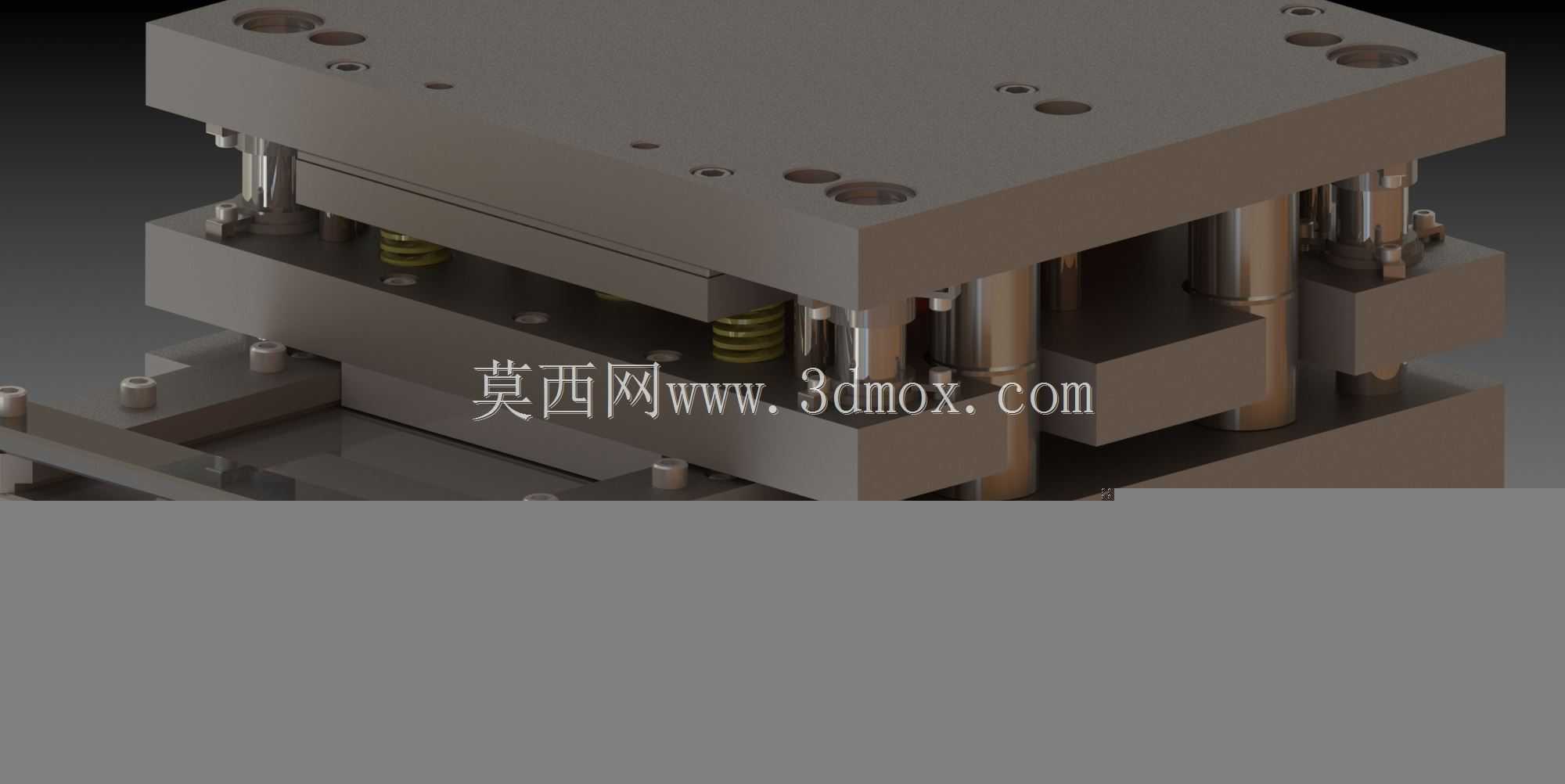

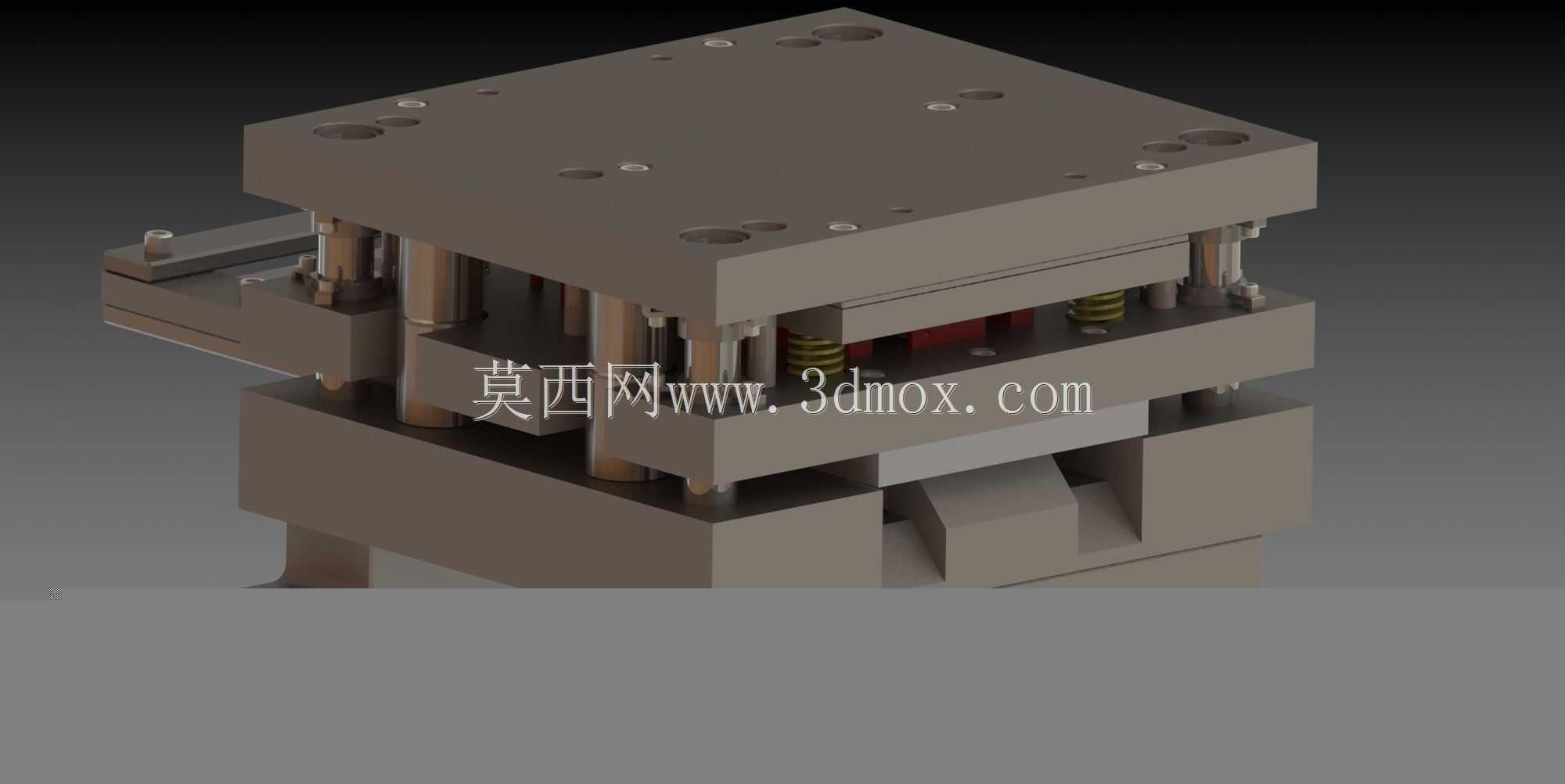

　　这套工装是针对汽车车身薄壁金属零件批量冲压加工设计的多工位级进结构，在汽车零部件冲压生产线上，这类工装承担着从卷料开卷送进后，连续完成冲裁、弯曲、成型、切边等多道工序的加工任务，相比单工序模，能在单次滑块行程内完成多个工位的同步加工，大幅提升薄壁冲压件的生产一致性与加工效率，适配汽车零部件大批量、高精度的生产需求。从结构布局来看，整套工装采用标准冷冲模模架搭建，上下模座通过导柱导套实现精准导向，合模时的导向精度能控制在微米级，避免多工位加工时的步距偏移问题。模座上预留的安装孔位完全适配常规开式压力机的工作台装夹尺寸，上模柄位置与压力机滑块装夹孔匹配，安装时无需额外加工转接板，能直接吊装固定在对应吨位的冲压设备上。

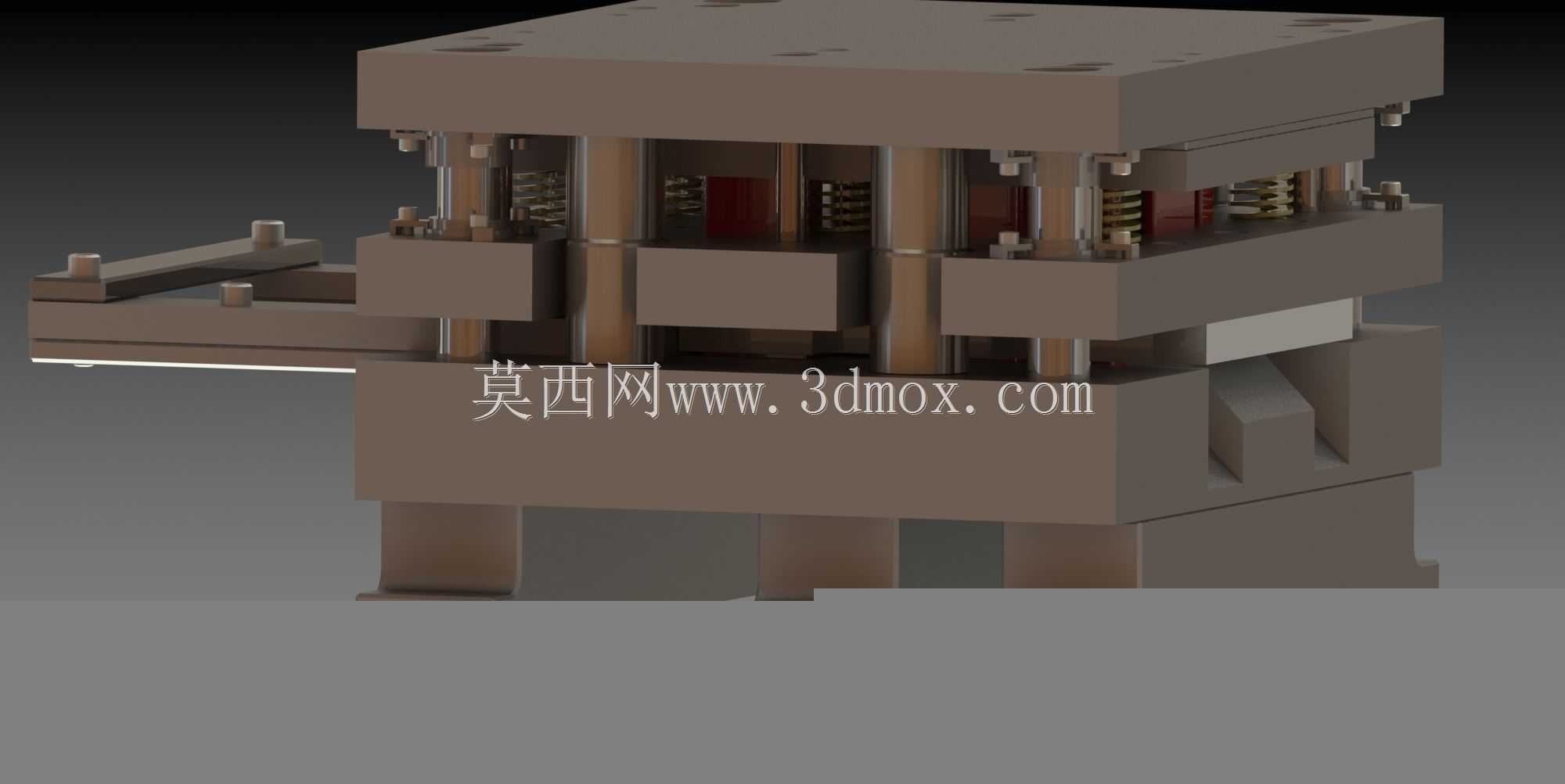

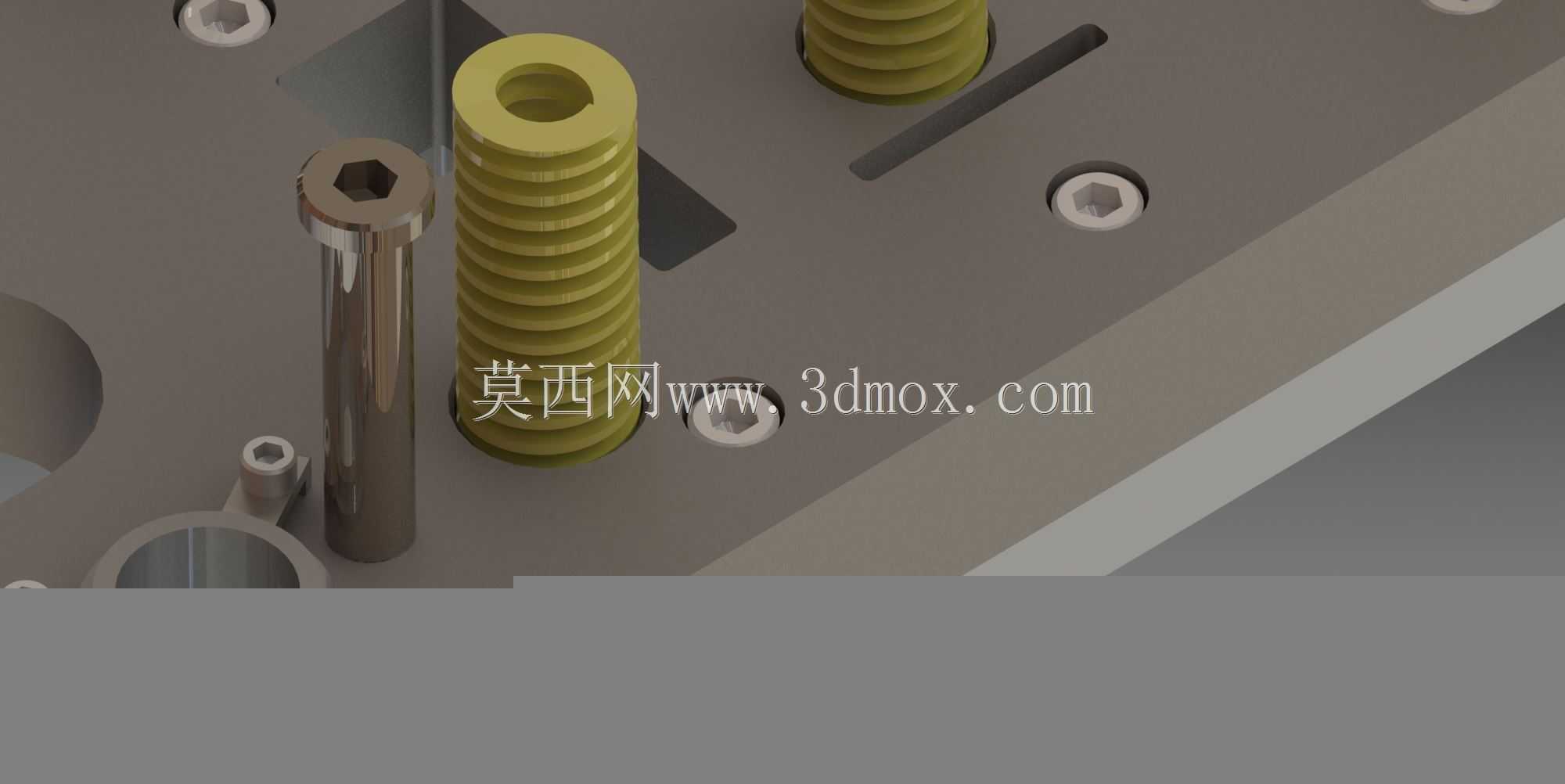

　　送料方向设置在模具侧方，搭配自动送料机使用时，卷料能沿着导料板精准送入各工位，每个工位之间设置了步距定位结构，配合导正销能保证每一次送料的步距误差控制在0.02mm以内，避免多工序加工时的孔位偏移、成型错位问题。内部结构上，各工位的凸模与凹模采用镶拼式设计，针对汽车零件上不同的成型特征，单独加工对应的镶块，通过螺钉与销钉固定在模座对应的安装槽内，当某一工位的刃口出现磨损时，只需单独拆卸更换对应镶块即可，无需拆解整套模具，大幅降低生产过程中的维护停机时间。弹性卸料结构采用矩形弹簧搭配卸料板的组合，弹簧的预压量根据冲压料厚与卸料力需求计算匹配，冲压过程中卸料板能先于凸模接触料带，将料带压紧在凹模面上，避免冲压时料带翘曲变形，

　　冲裁完成后能顺利将箍在凸模上的料带卸下，保证连续送料的顺畅性。针对汽车零件上的局部凸起、翻孔等成型特征，模具内设置了对应的成型工位，成型凸模的入模圆角、成型间隙都根据料厚与材料延展率做了匹配设计，避免成型过程中出现材料拉裂、起皱等缺陷，成型后的零件尺寸能直接满足汽车零部件的装配公差要求，无需后续额外的整形工序。模具的闭合高度、开模行程都经过严格核算，适配常规中小吨位机械压力机的行程参数，安装时只需调整压力机滑块的闭合高度，就能直接投入生产。上下模座的厚度经过强度校核，在连续高速冲压的工况下不会出现变形，保证长期使用后的精度保持性。导柱导套采用可拆卸式结构，日常维护时可以直接加注润滑油，延长导向部件的使用寿命。在实际生产场景中，

　　这类级进工装主要加工汽车车身的安装支架、连接片等薄壁金属零件，材料多采用冷轧钢板、镀锌钢板，料厚通常在0.8mm到2.5mm之间，单条料带可以连续完成数十个零件的加工，生产节拍能达到每分钟数十次，相比单工序模具生产，能减少多次装夹带来的定位误差，同时降低操作人员的劳动强度，减少生产过程中的安全隐患。设计过程中，各工位的工序排布经过反复优化，将冲裁工位放在前段，成型工位放在中段，最后设置切边分离工位，避免成型过程中料带的变形影响后续工位的定位精度，同时各工位的冲压力做了平衡计算，保证模具受力中心与压力机滑块中心重合，避免长期偏载导致的设备导轨磨损、模具导柱拉伤问题。模具的废料排出通道做了倾斜设计，冲裁产生的废料能沿着斜面直接滑入压力机下方的废料槽，不会在模具内部堆积，避免废料卡滞导致的模具损坏。
