汽车雨刮器生产用渐进式冲压工装结构

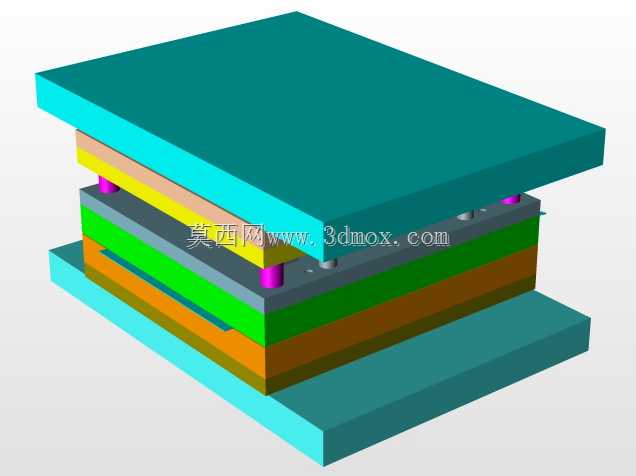

　　这套层叠式结构的渐进式工装，核心服务于汽车挡风玻璃雨刮器金属构件的连续冲压生产环节，在汽配冲压车间的高速冲床产线上承担多工序连续成型的核心作用。从结构分层来看，整套工装采用上下模座对中布局，上下模座选用高刚性合金钢材加工，作为整套工装的承载基准，模座之间依次排布卸料板、凸模固定板、凹模固定板、垫板等功能层板，各层板之间通过等高套筒、内导柱实现精准定位，层间预留的弹性元件安装位可布置矩形弹簧或氮气弹簧，为卸料、压料工序提供稳定的压料力，避免冲压过程中料带移位导致的成型尺寸偏差。

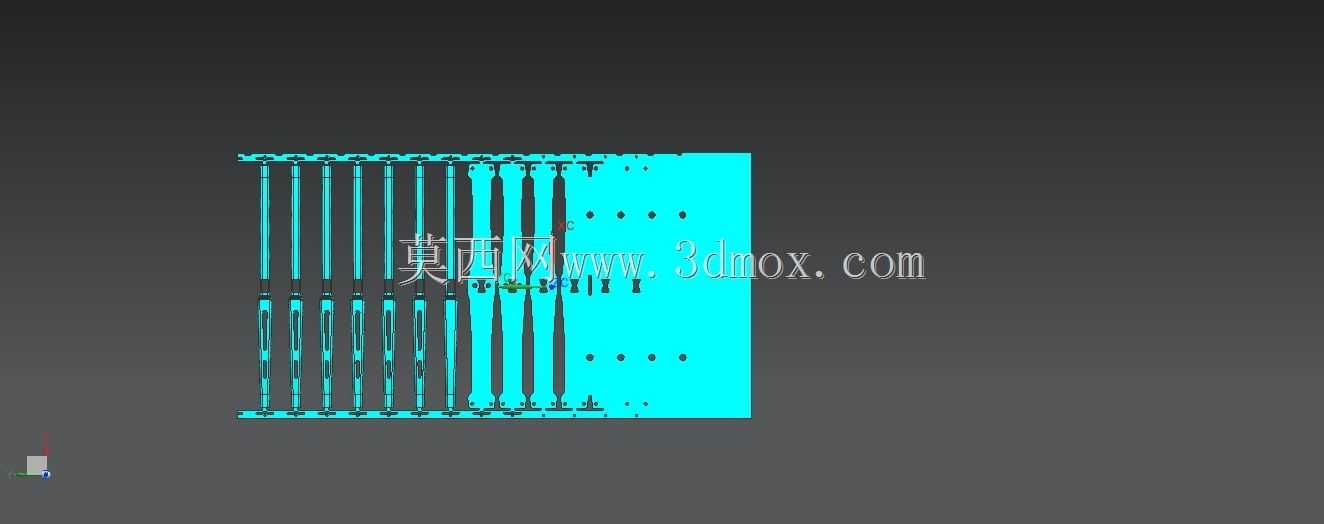

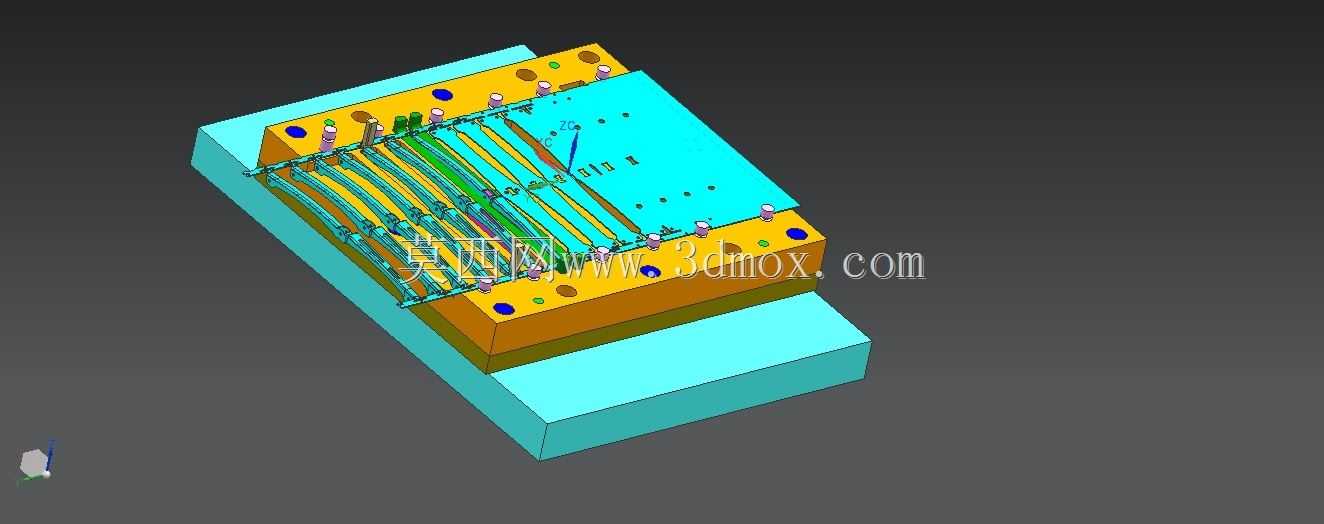

　　在实际生产场景中，这套工装适配卷料自动送料机构，料带沿工装的导料板方向逐步进给，每一次冲床行程即可完成对应工位的冲裁、弯曲、成型工序，最终在末步工位完成成品与料带的分离，相比单工序模能大幅减少工件在不同工序间的转运装夹时间，适配雨刮器这类小尺寸五金配件的大批量生产需求，单条产线班产可达数千件，能稳定匹配整车厂配套的批量供货节奏。

　　设计层面上，各功能层的厚度根据对应工位的受力情况做差异化设置，冲裁工位对应的垫板厚度适当加大以分散冲裁力，避免模座长期受交变载荷出现凹陷变形；成型工位对应的卸料板做局部镶件设计，易磨损的刃口部位采用硬质合金镶块，无需整体更换层板即可完成刃口维护，能有效降低工装的长期使用成本。安装边界方面，整套工装的上下模座预留标准的模柄安装位与压板槽，可适配行业内通用吨位的开式或闭式冲床安装，模座周圈预留的安全检测传感器安装位，可接入冲床的安全控制系统，出现料带误送、叠料情况时可即时触发停机，避免工装损坏。

　　从功能特性来看，这套工装的导柱采用可拆卸式装配，长期使用出现导套磨损后可快速更换，无需拆解整套模架；各工位的型面加工精度控制在微米级，能保证雨刮器构件的安装孔位同轴度、折弯角度公差满足整车装配要求，避免雨刮器工作时出现抖动、刮净度不足的问题。层板之间的定位销采用过盈配合装配，保证反复合模时各工位的对中精度，连续冲压数十万次后仍能稳定保持成型尺寸的一致性。
