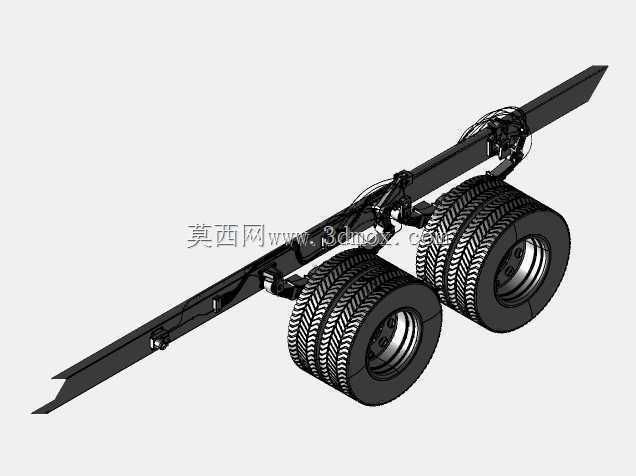

重卡双联轴悬架自动润滑管路结构展示

　　在重载商用卡车的底盘设计环节，双联轴悬架的润滑可靠性一直是影响车辆出勤率的核心指标之一，尤其是常年行驶在矿区、基建工地、非铺装路面的重载车辆，悬架铰接点长期承受交变冲击载荷，若润滑脂补给不及时，极易出现衬套异常磨损、销轴卡滞、板簧复位不畅等故障，直接影响行驶安全与维保成本。这套结构的设计核心，就是把分散的悬架润滑点通过集中布管的方式整合，替代传统人工逐点打脂的维保模式，让润滑作业可以在不拆解底盘护板、不钻车底的前提下完成，大幅降低维保作业的时间成本，同时避免人工维保出现的漏点、注脂量不足问题。

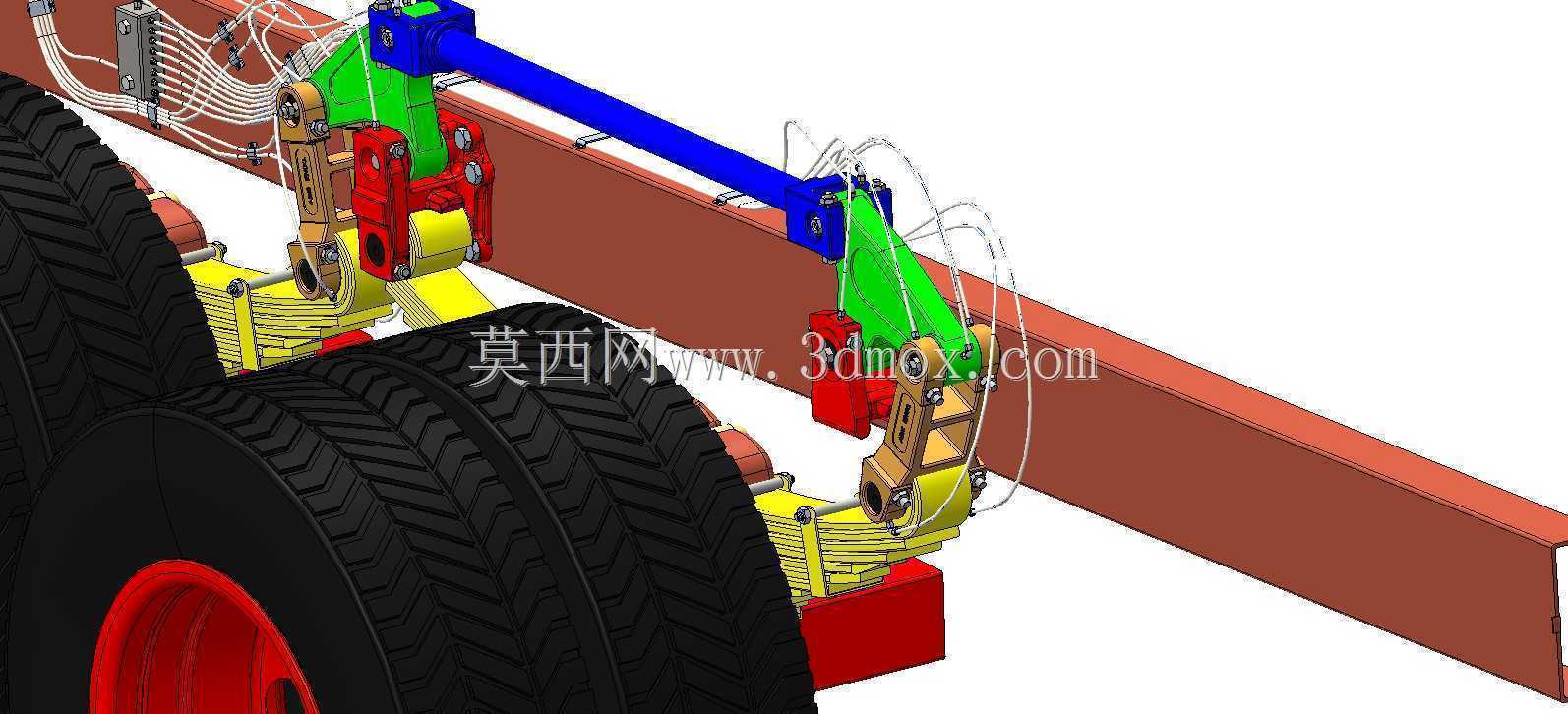

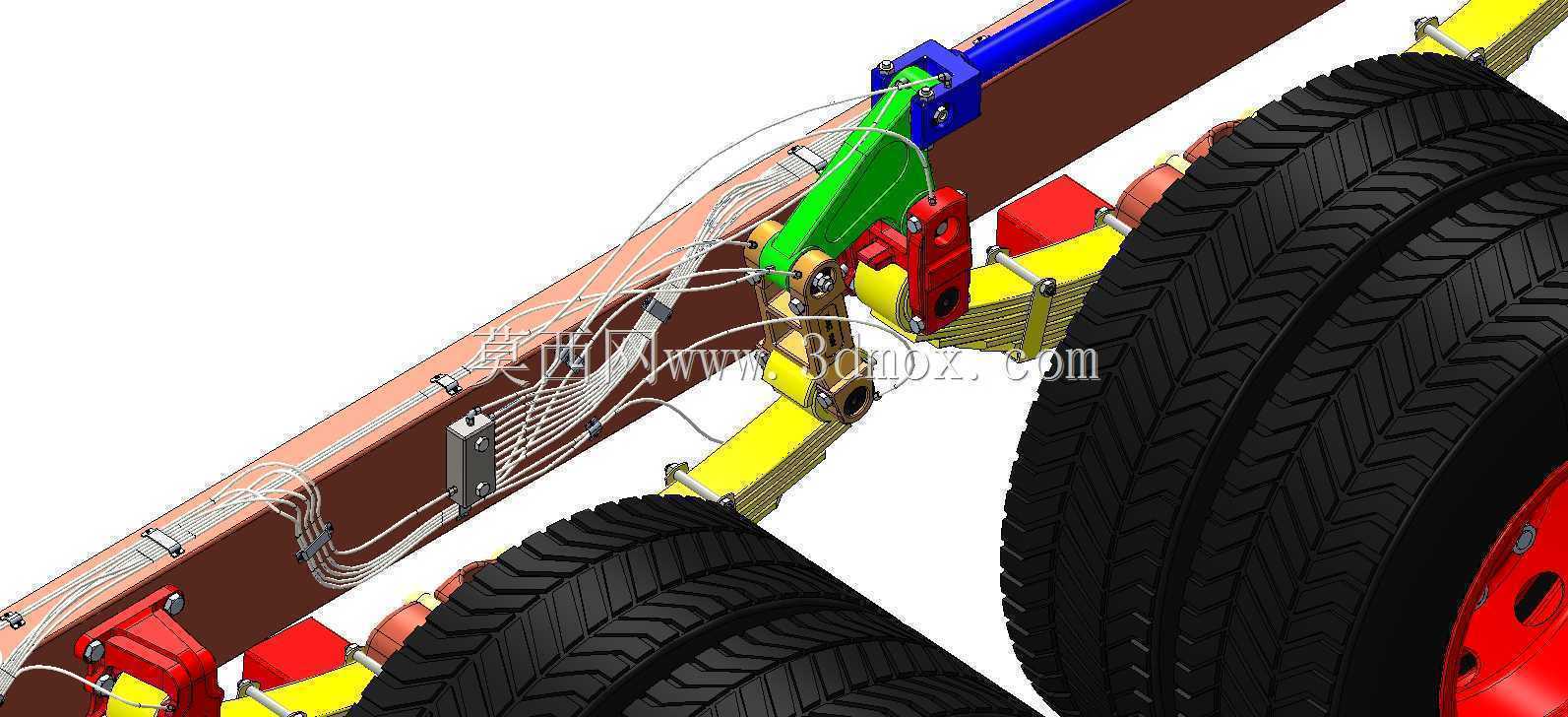

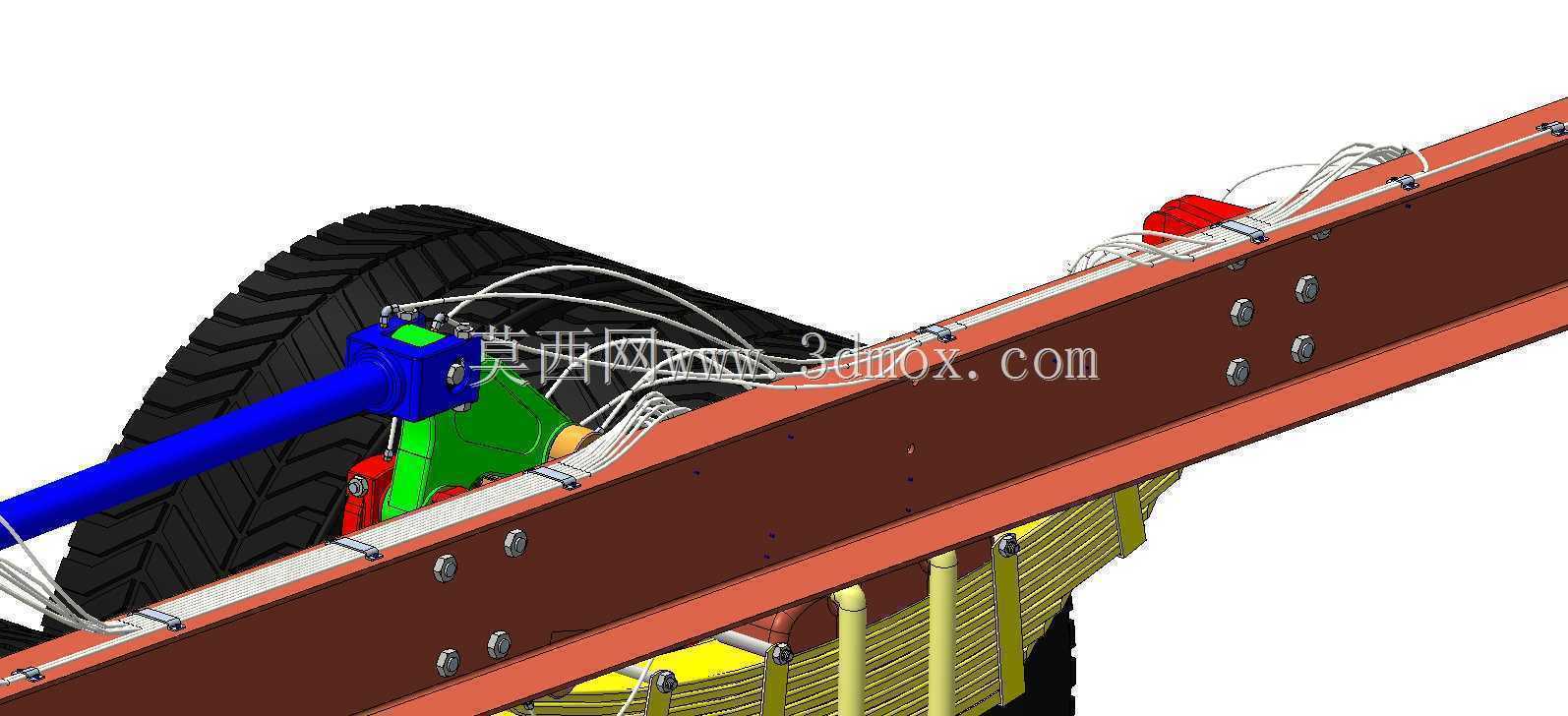

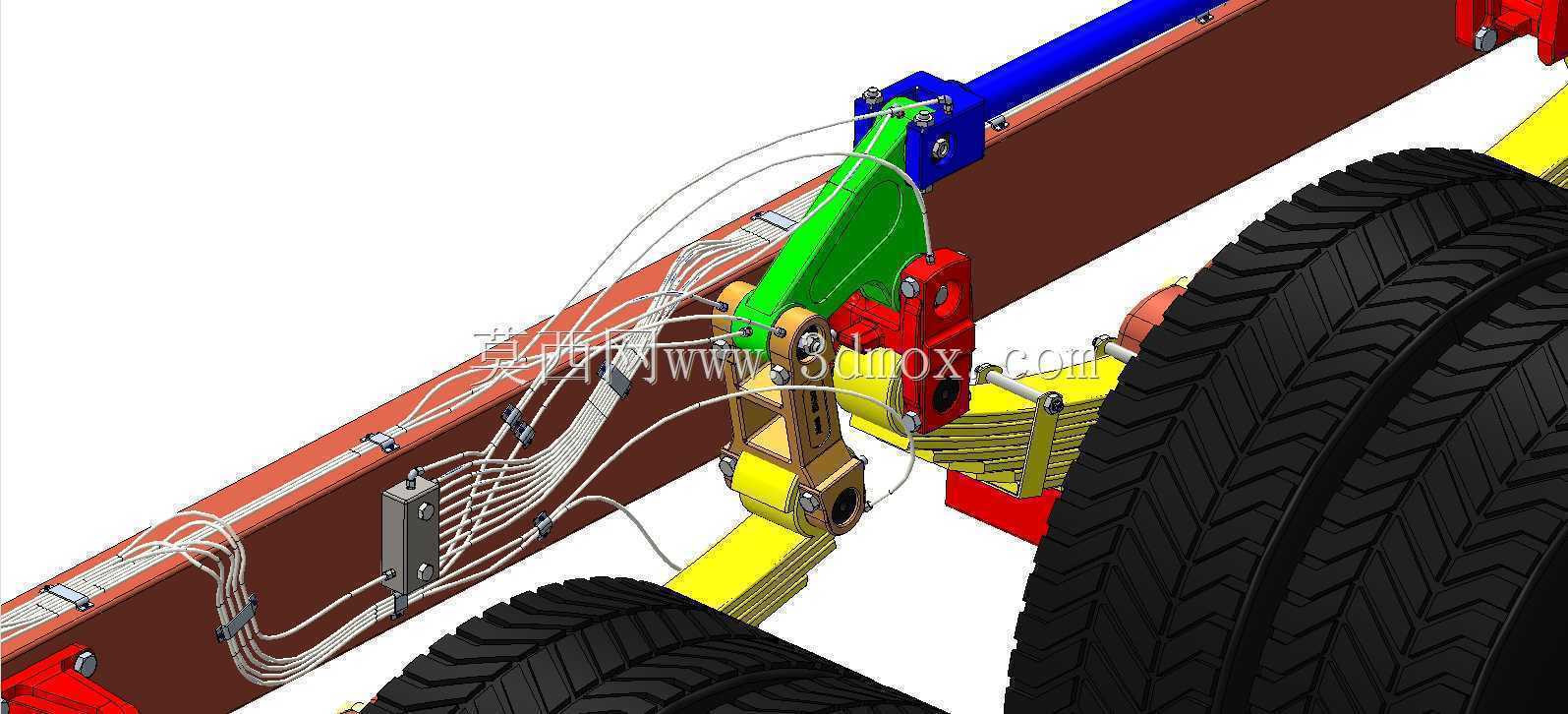

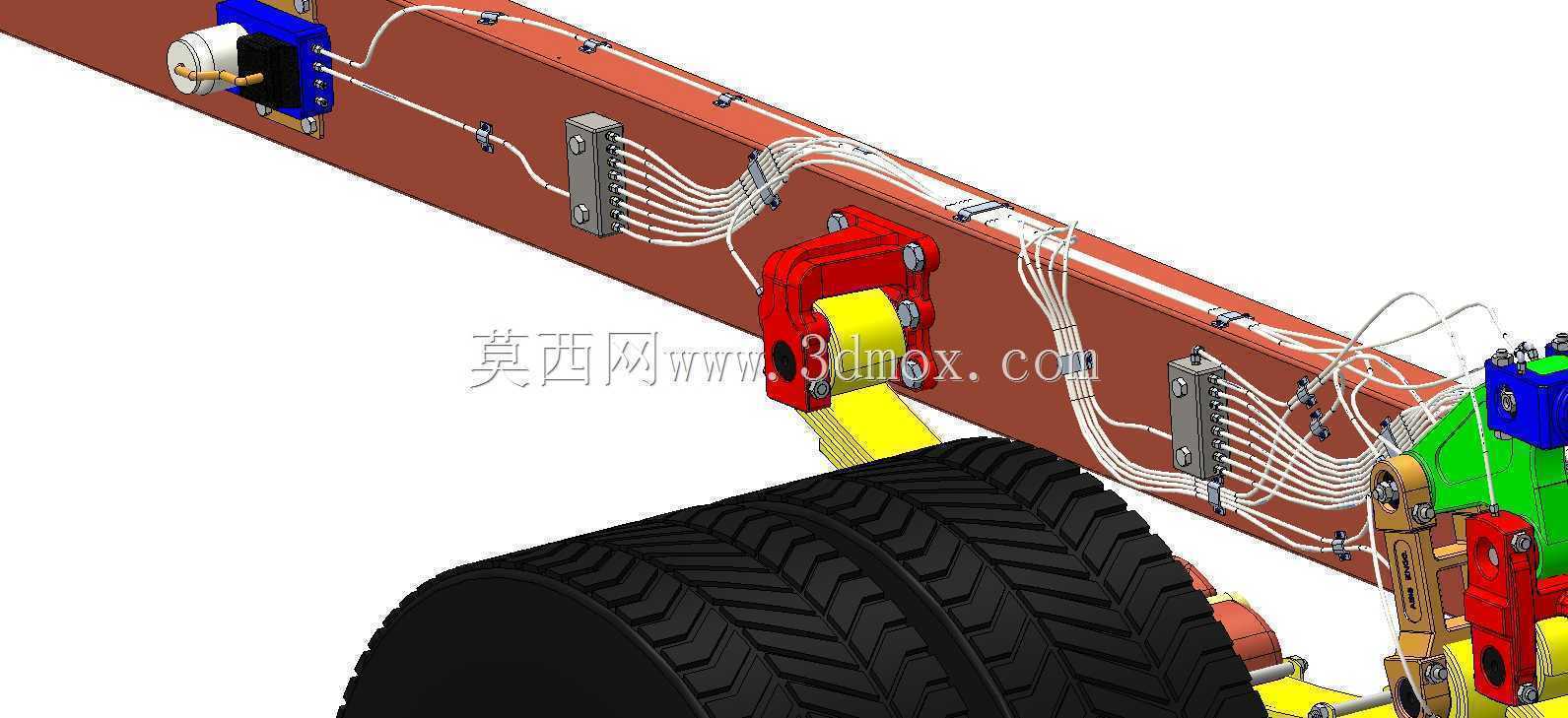

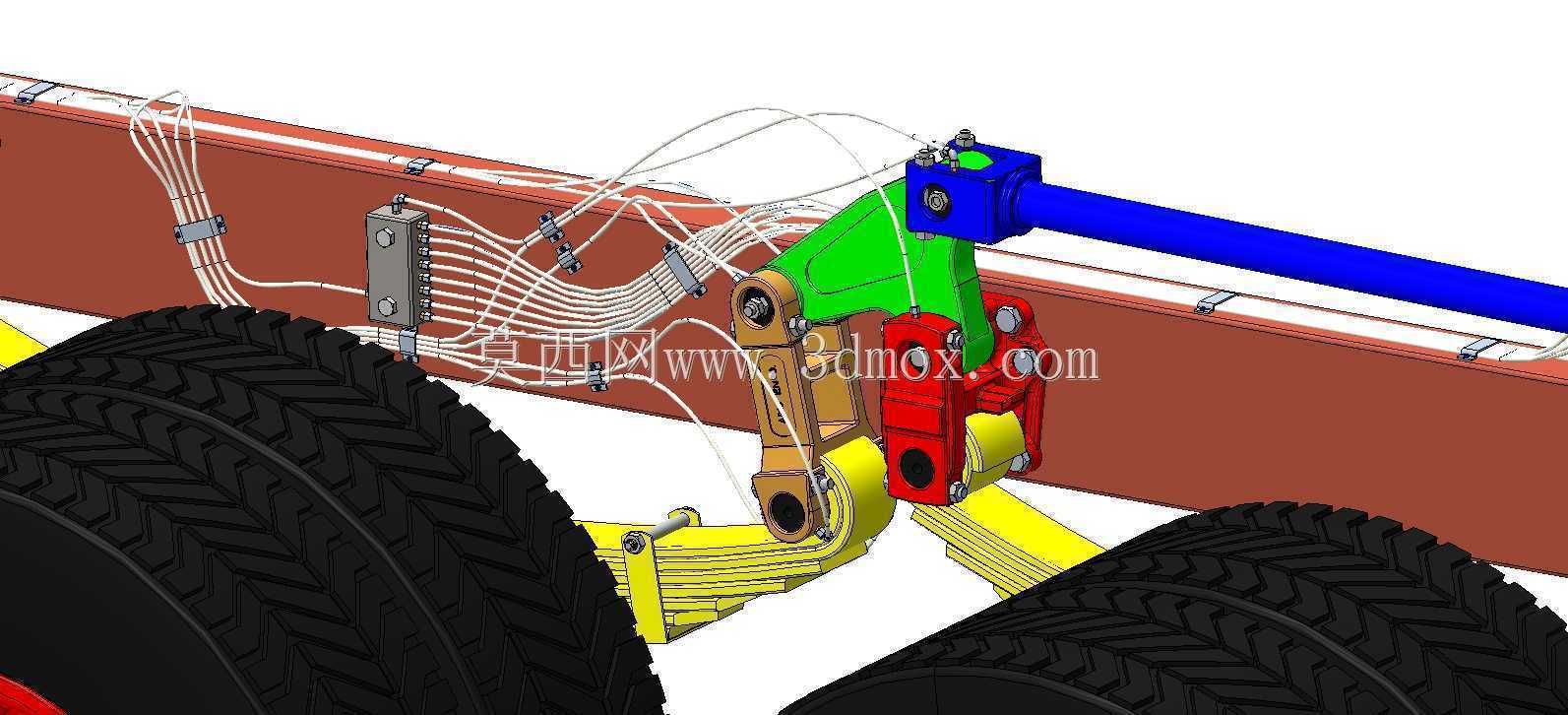

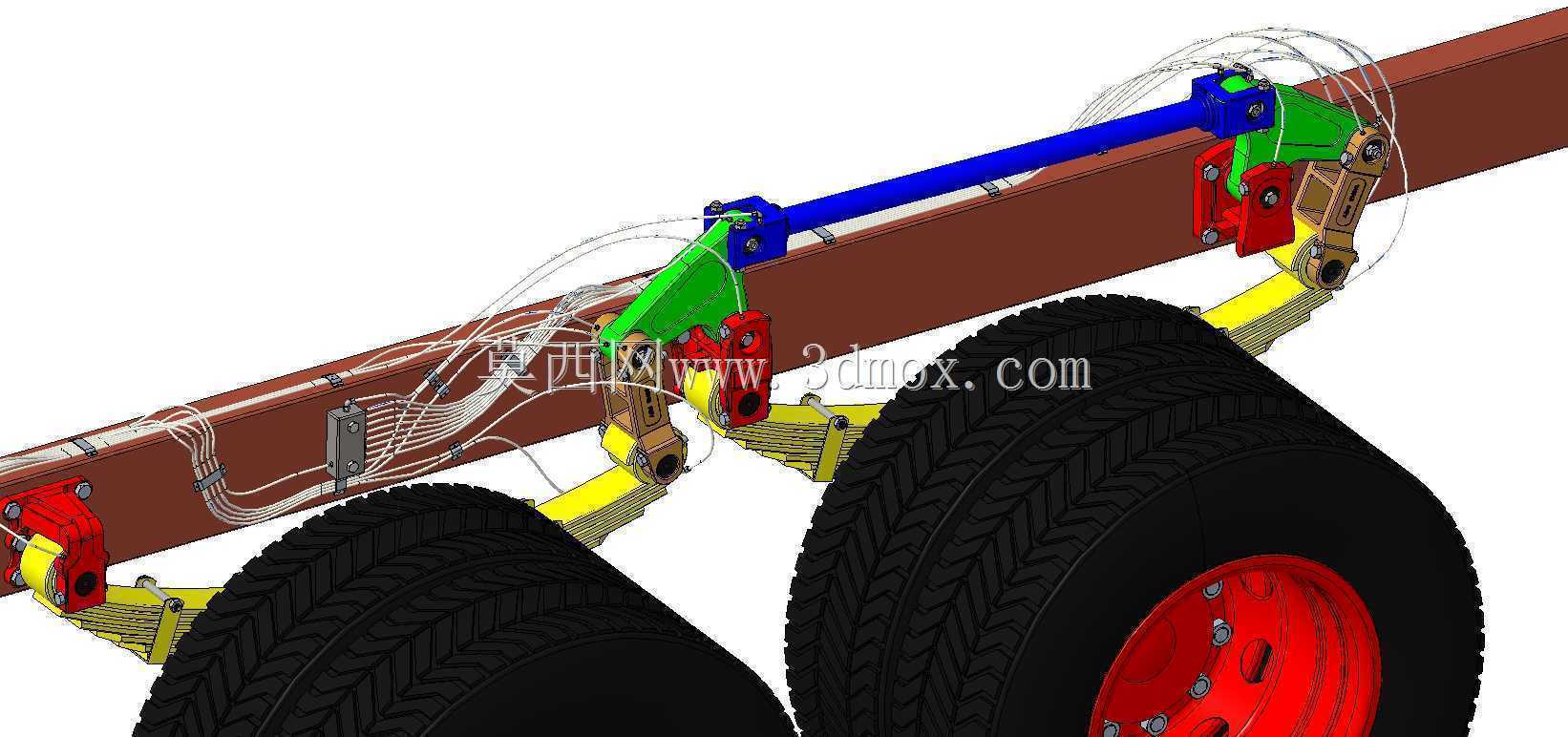

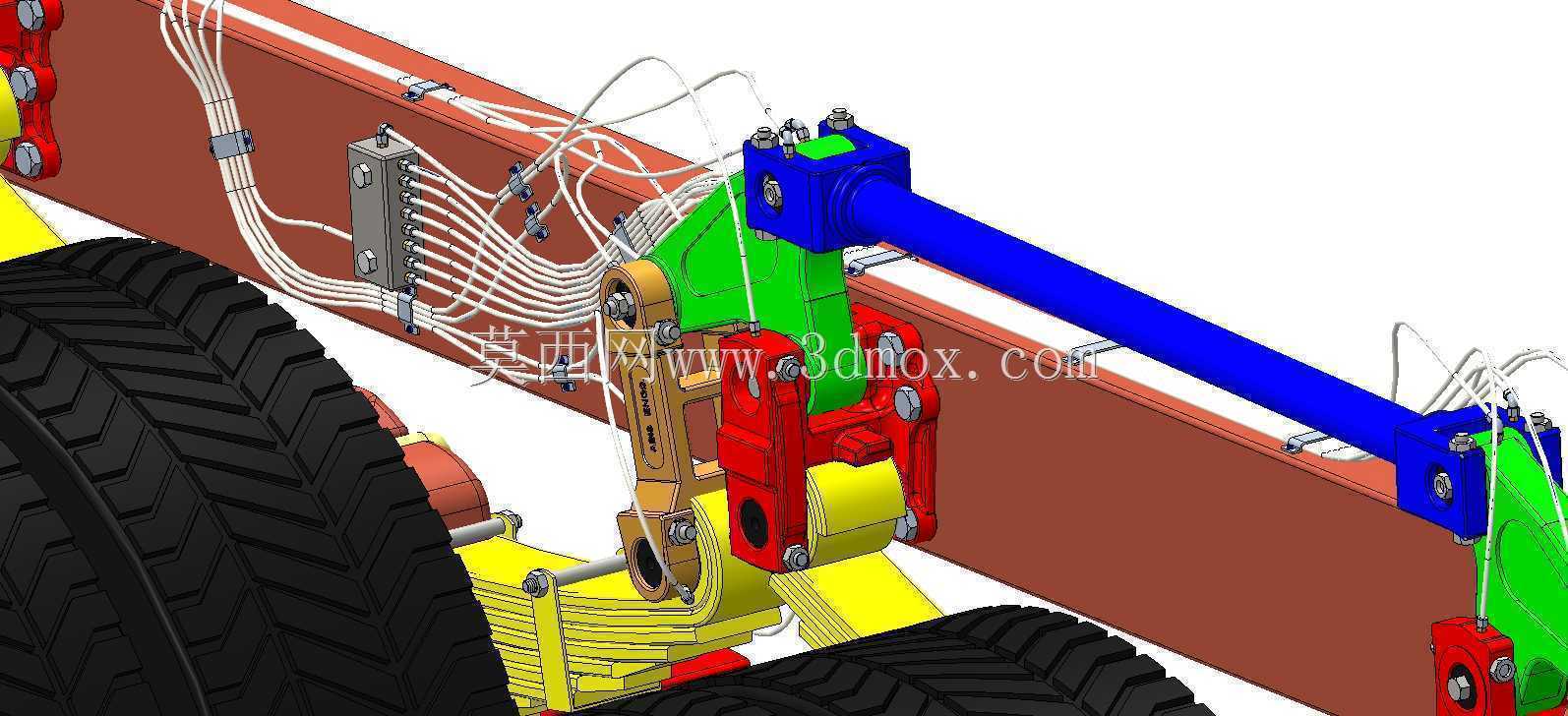

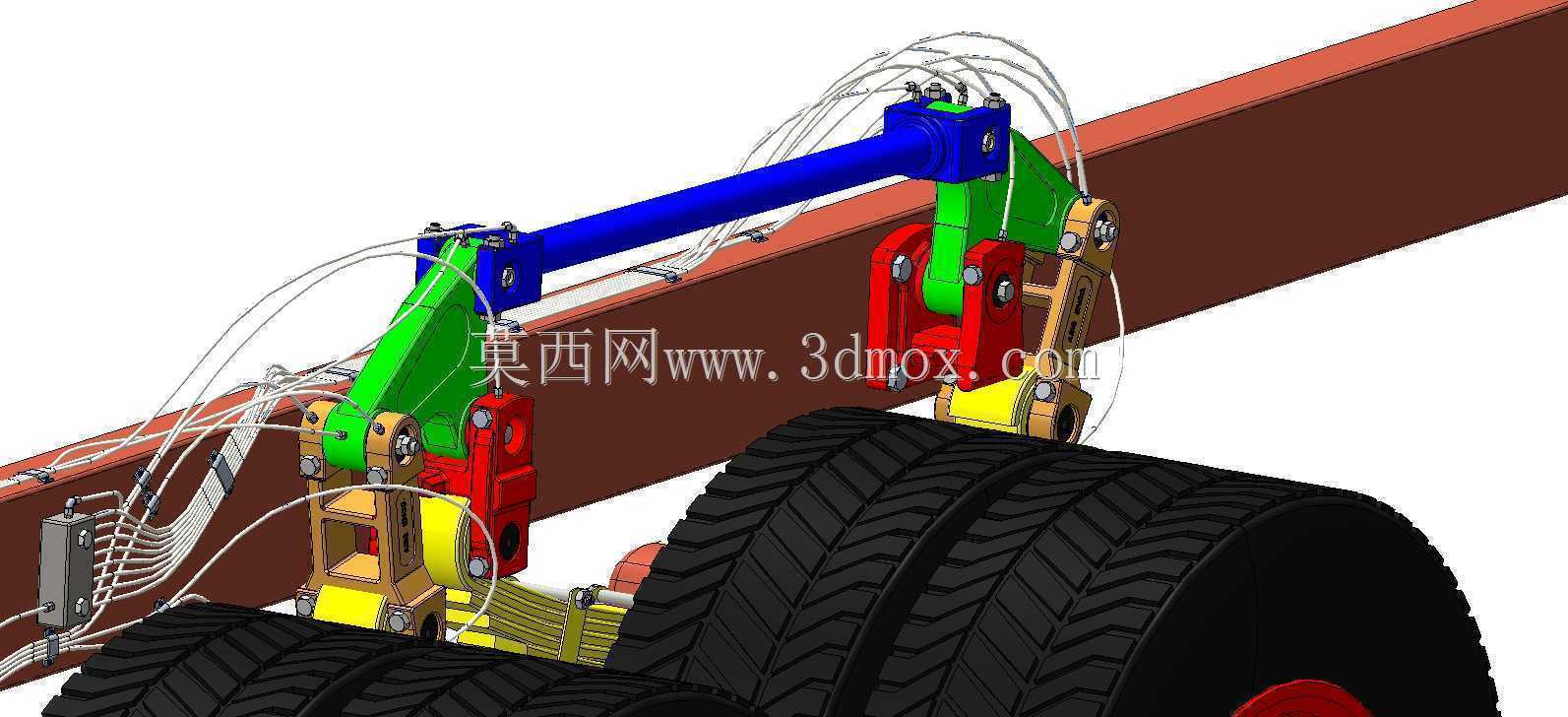

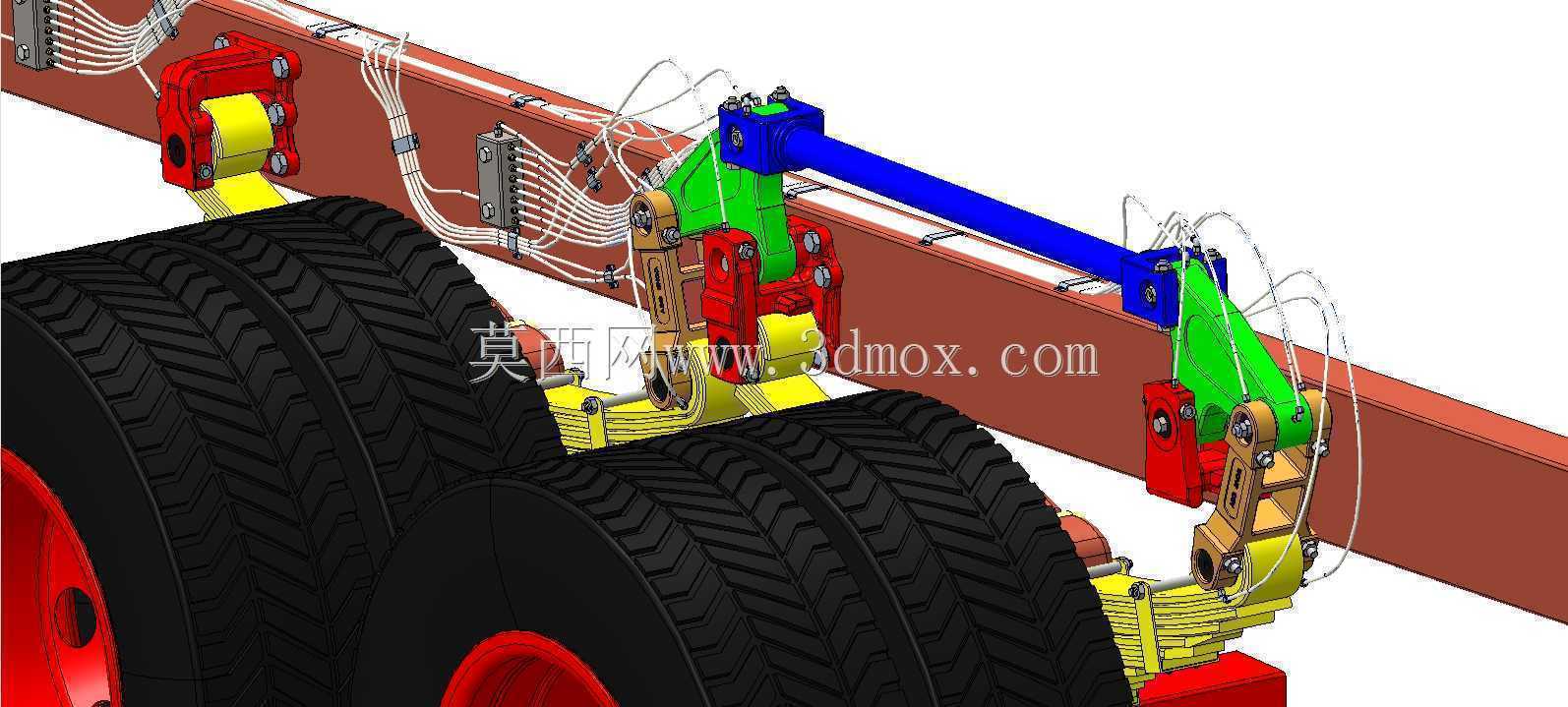

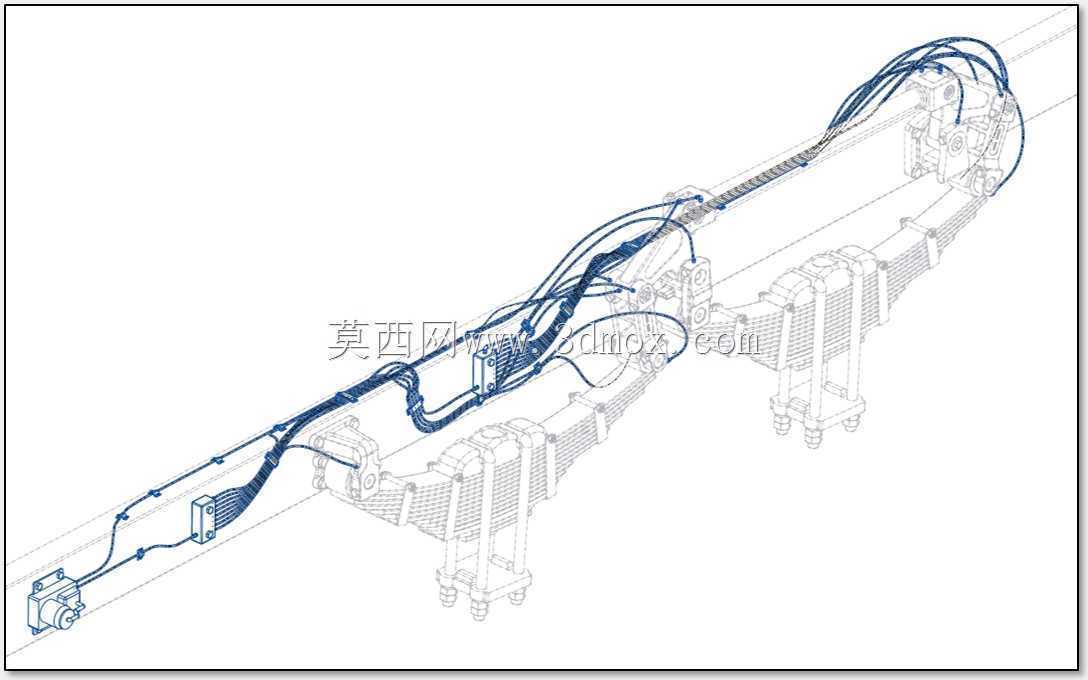

　　从结构布局来看，整套系统沿着车架纵梁的下翼面布置主供脂管路，管路采用卡套式接头固定，每一处固定点都避开了板簧跳动的极限干涉边界，在悬架上下跳的全行程范围内，管路与运动部件之间预留了足够的安全间隙，不会出现拉扯、磨碰的问题。针对双联轴的四个悬架摆臂铰接点、平衡轴衬套点位、稳定杆连杆连接点，每一处都单独引出分支管路，分支管路沿着板簧座的加强筋走线，采用管夹固定在结构件的非受力面上，避免车辆行驶过程中碎石飞溅、泥水侵蚀直接损伤管路。

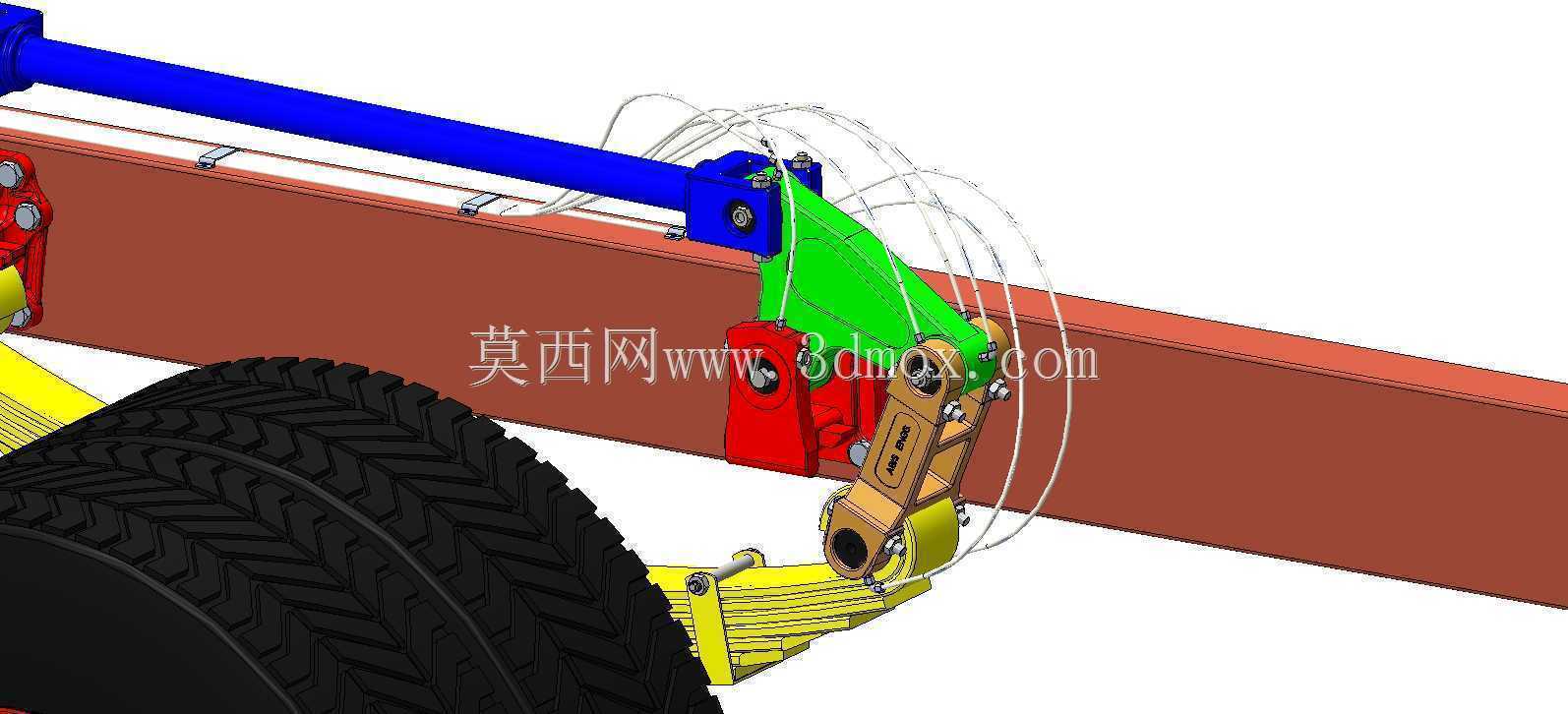

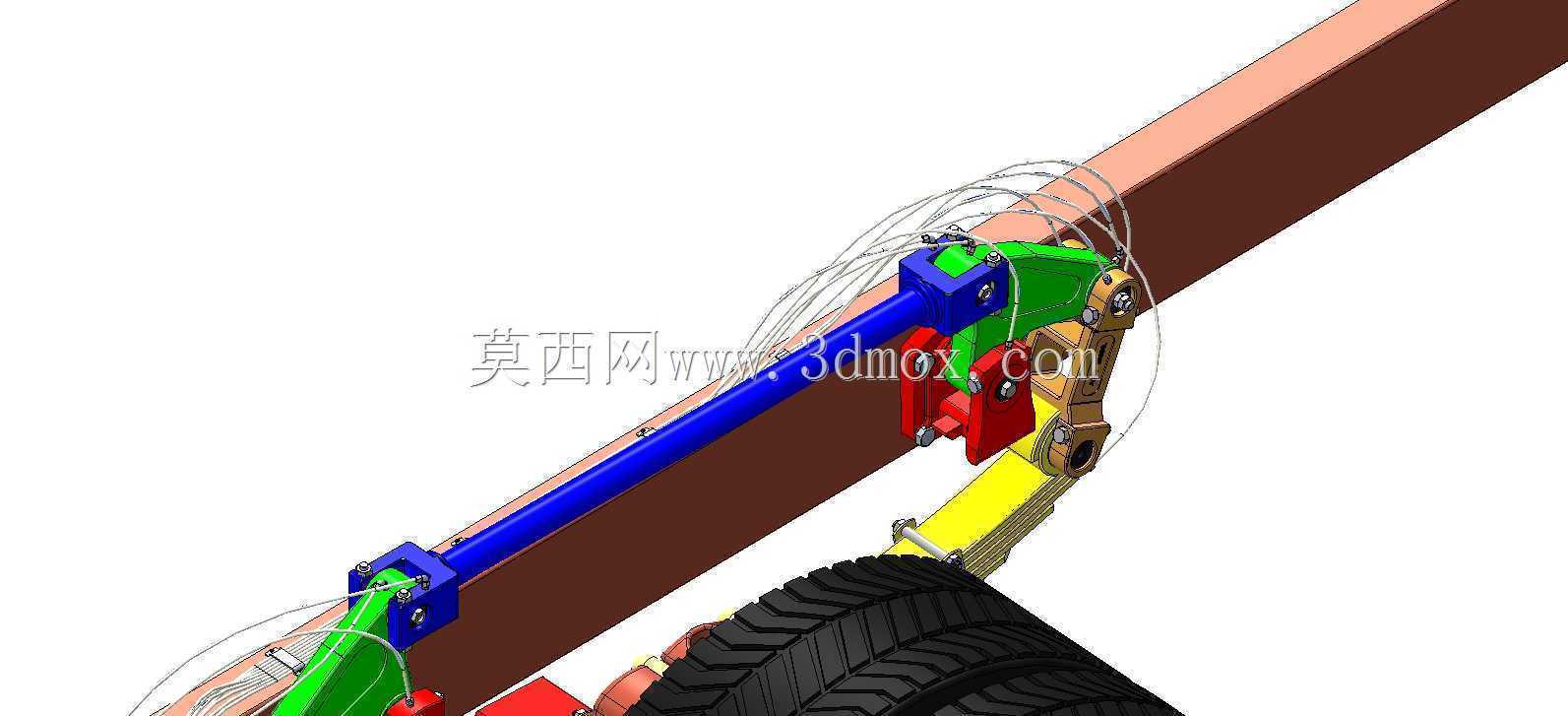

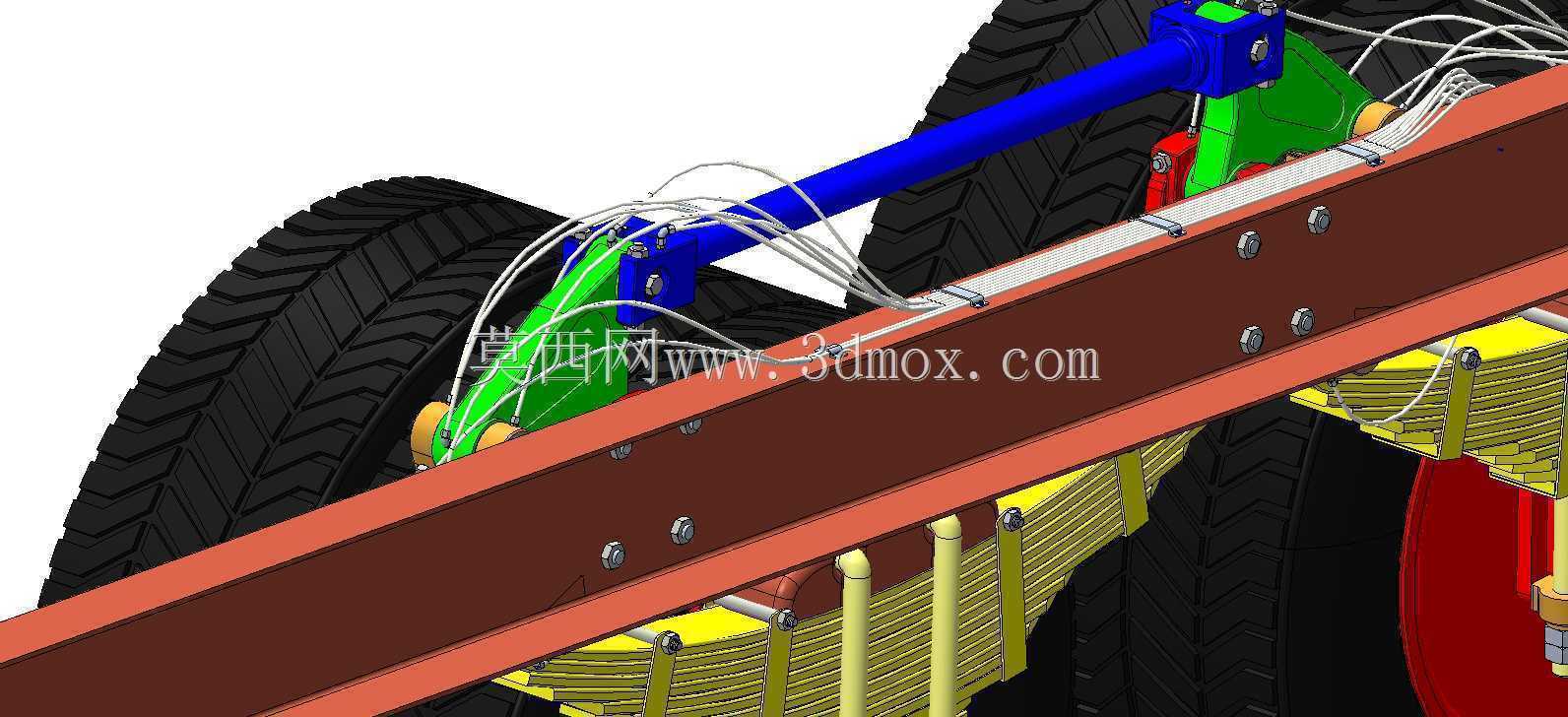

　　设计过程中首先要明确的是安装边界：车架纵梁的截面宽度、板簧座的安装孔位、双联轴之间的轴距参数都是固定的量产车型基础参数，管路布置不能改动原有悬架的受力结构，所有附加的管夹、接头都利用原有底盘的螺栓孔位固定，不需要额外在车架上钻孔，避免破坏纵梁的结构强度。润滑管路的走向特意避开了底盘排气系统的高温辐射区域，同时与制动气路、电气线束保持了足够的安全间距，防止不同系统之间出现干涉磨损。在平衡轴的位置，管路采用了柔性段过渡，适配平衡轴转动时的相对位移，避免刚性管路在反复弯折下出现疲劳断裂。

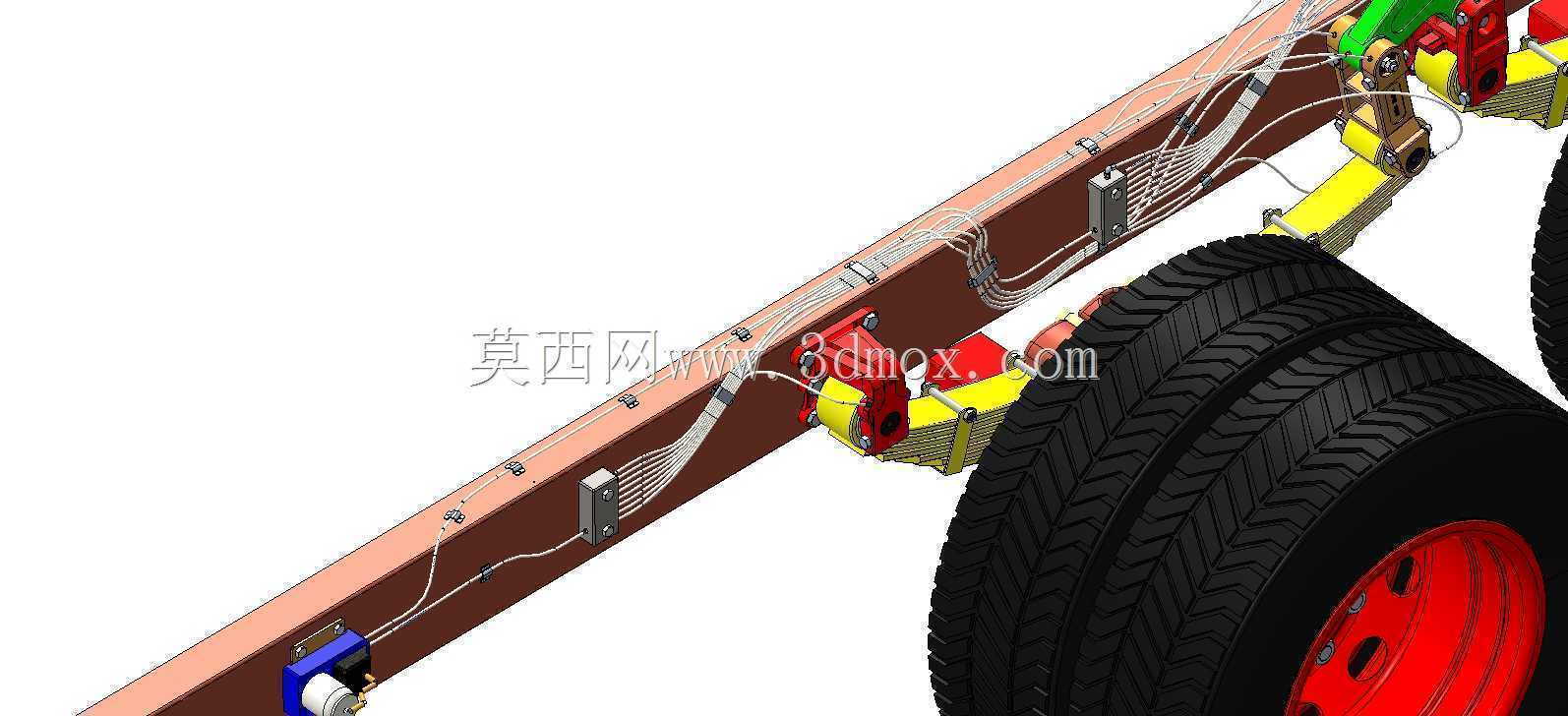

　　从实际应用场景来看，这类带集中润滑管路的双联轴悬架，多用于总质量31吨以上的重载自卸车、工程搅拌车、长途干线重载货运车辆，这类车辆的年运营里程普遍在10万公里以上，悬架铰接点的润滑周期要求每5000公里补给一次，传统人工注脂需要逐个点位找到注脂嘴，部分点位被护板、货箱附件遮挡，操作难度大，很容易出现漏注。这套集中布管的结构把所有注脂口都集中布置在车架外侧的便于操作的位置，维保人员只需要在一个位置连接注脂枪，就可以完成所有点位的润滑脂补给，注脂量可以通过每个分支的计量接头精准控制，既不会出现注脂不足导致的干磨，也不会因为注脂过量导致润滑脂溢出污染底盘部件。

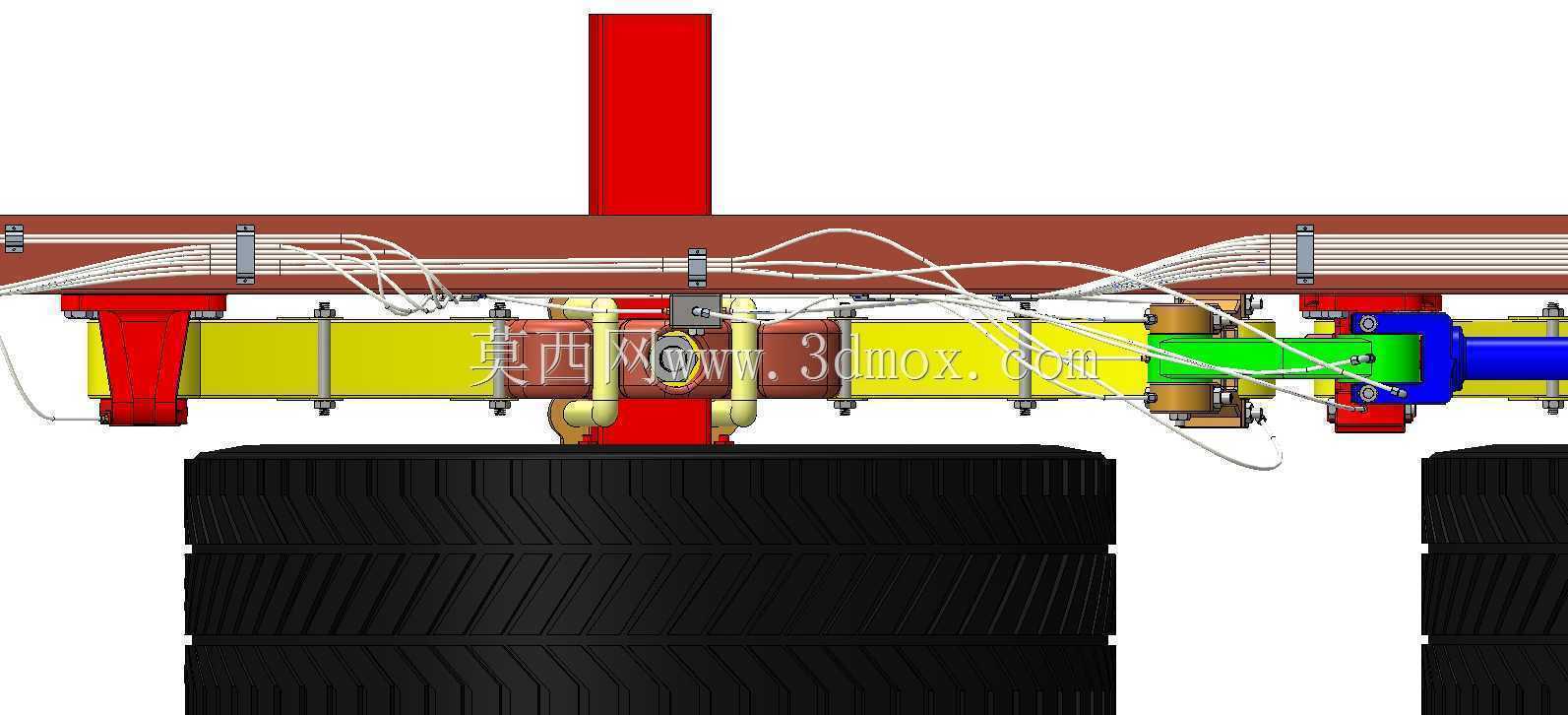

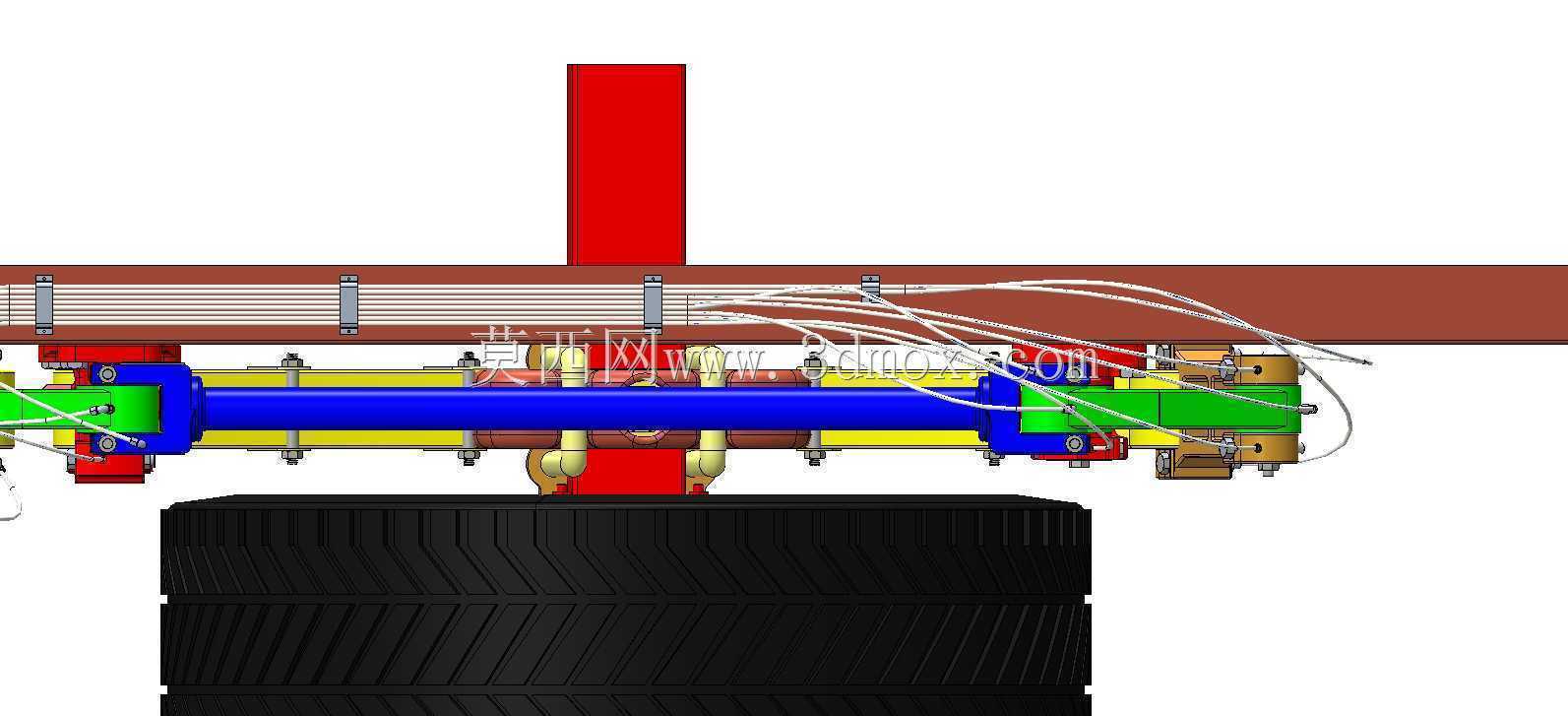

　　结构细节上，每一个分支管路末端都配有单向阀结构，防止泥沙、污水从注脂点位反向进入管路造成堵塞，管路外层采用了耐油、耐老化的橡胶防护层，可以适应-40℃到80℃的工作环境温度，满足不同地域的使用需求。在悬架的极限跳动校核环节，建模过程中模拟了板簧上跳至缓冲块压缩极限、下跳至减振器最大拉伸行程的两种极端工况，逐一检查每一段管路的弯曲半径、固定点的受力情况，确保在全工况下管路都不会出现超过许用弯曲半径的弯折，不会和轮胎、板簧、减振器等运动部件发生接触摩擦。

　　不同于常规的悬架结构只关注承载能力，这套结构的设计把维保便利性纳入了核心设计指标，在不改变原有悬架承载性能、不增加过多额外重量的前提下，通过合理的管路布线，解决了双联轴悬架维保难度大、润滑可靠性差的痛点。从安装流程来看，整套润滑管路可以在底盘总装环节同步装配，不需要调整原有悬架的装配工序，管夹的位置都做了防错设计，装配工人只需要按照对应卡扣位置固定管路即可，不会出现装错、装反的问题。在后续的使用过程中，如果某一段管路出现破损，也可以单独更换对应分支，不需要拆解整个管路系统，大幅降低了全生命周期的使用成本。
