推拉式快速压紧夹钳结构设计

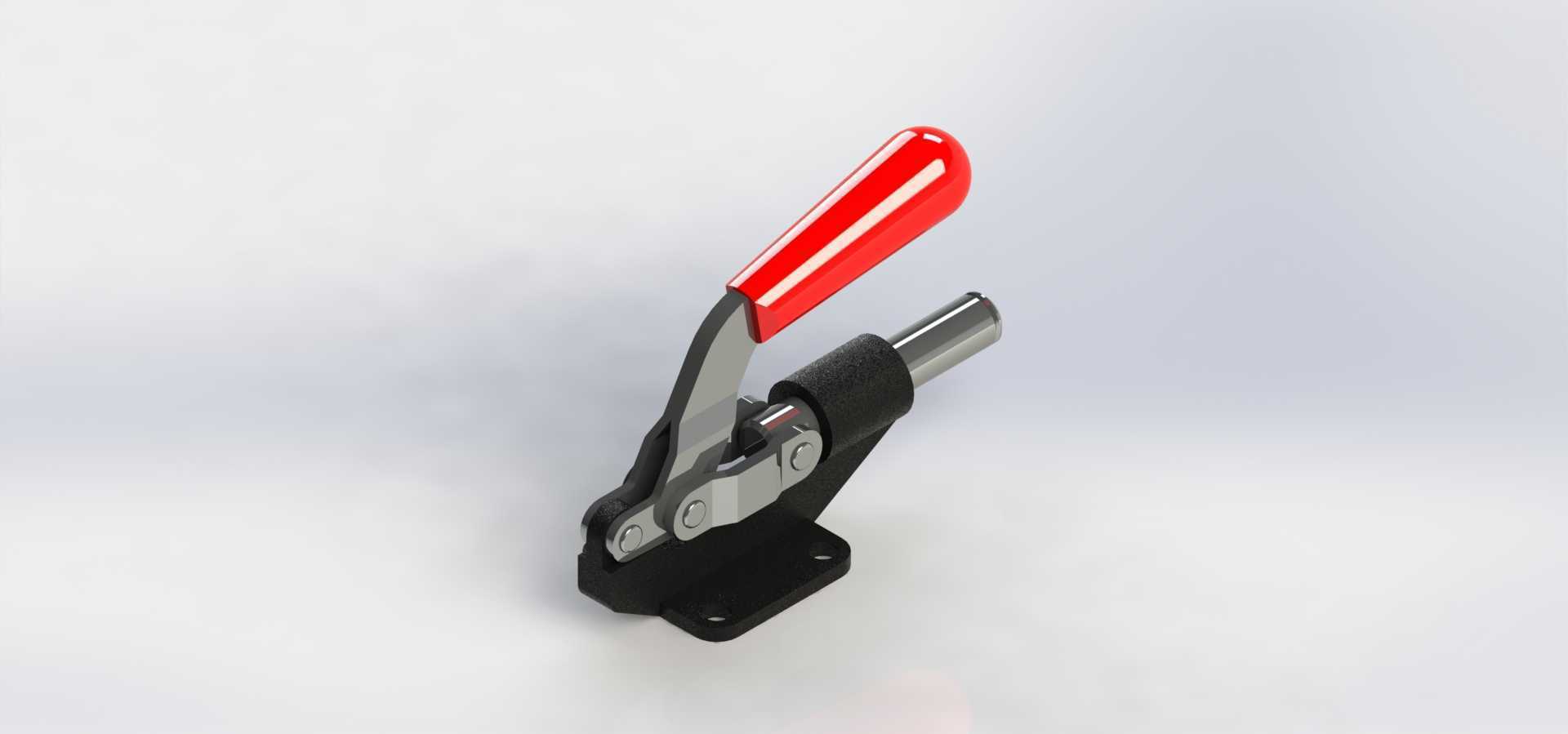

　　在工装夹具的选型与设计场景中，这类推拉式快速夹钳是小批量零件装夹、工位辅助定位环节的常用部件，尤其适合电子装配工位、小型五金件焊接工位、木质家具组装工位的快速压紧作业，相比传统螺栓压紧结构，单次装夹动作耗时可压缩至1秒内，能大幅降低工位操作的辅助时间占比。从实际使用逻辑来看，这款夹钳采用推杆直推式压紧结构，操作时向上扳动红色手柄，内部连杆机构会带动金属推杆向前伸出，当手柄扳动到过死点位置时，整个连杆机构进入自锁状态，此时推杆前端的压头会持续对工件施加稳定的压紧力，不会因为加工过程中的振动出现松脱问题；反向扳动手柄即可快速解锁，推杆自动回缩，方便工件取放。设计这款夹钳的三维结构时，首先要保证连杆机构的死点位置计算准确，

　　当手柄处于压紧锁定状态时，连杆的铰接点连线需要越过主转轴的中心线0.8-1.2mm，这个过死点的距离既不能太大也不能太小，过大会导致解锁时需要施加的操作力过高，过小则容易在受振动时自行脱开，无法保证夹紧可靠性。底座部分采用带两个安装孔的方形法兰结构，安装时可以通过M6或者M8的内六角螺栓直接固定在工装台板或者专用夹具基板上，安装孔的中心距按照通用快速夹钳的安装规范设定，能适配市面上多数同规格夹钳的替换安装需求，不需要重新加工安装孔位。推杆部分采用圆柱形光轴结构，表面做硬化处理，降低长期往复滑动带来的磨损，推杆的伸出行程控制在合理范围，既保证足够的压紧行程适配不同厚度的工件，也不会因为行程过长导致整体结构尺寸偏大。

　　手柄部分包裹红色防滑绝缘套，一方面是提升操作时的摩擦力，避免手上沾有油污时出现打滑，另一方面醒目的红色也能在工位上快速识别操作位置，降低误操作概率。夹钳的主体铰接部分采用销轴铆接结构，所有铰接位置的配合间隙控制在0.05mm以内，既保证铰接转动的灵活性，也不会因为间隙过大导致压紧时出现晃动，影响装夹精度。在实际的设备集成场景中，这类夹钳常被用在自动化生产线的人工辅助上料工位，配合定位挡块使用，操作人员只需要将工件放到定位位置，扳下夹钳手柄即可完成工件固定，后续的焊接、点胶、螺丝锁附等工序完成后，扳开手柄就能取下工件，不需要额外的工具辅助。需要注意的是，这类手动快速夹钳的压紧力有固定范围，选型时需要根据工件的实际压紧力需求匹配，

　　不能用在需要大吨位压紧的冲压、锻压场景，也不适合在有强腐蚀介质的环境中长期使用，避免铰接部位被腐蚀后出现卡滞问题。建模过程中，所有的铰接转动副都按照实际装配关系做了配合约束，能够直接模拟手柄扳动、推杆伸缩的完整动作过程，方便设计人员在做整体工装设计时直接调用，验证夹钳安装后与周边结构的干涉情况，提前规避安装空间不足、操作手柄与其他部件碰撞的问题。夹钳的整体外形轮廓紧凑，安装后突出工作台面的高度较低，不会占用过多的工位操作空间，适合在排布密集的多工位工装板上使用，多个同型号夹钳并排安装时也不会出现互相干涉的问题。
