小型翘板式断路器开关结构设计

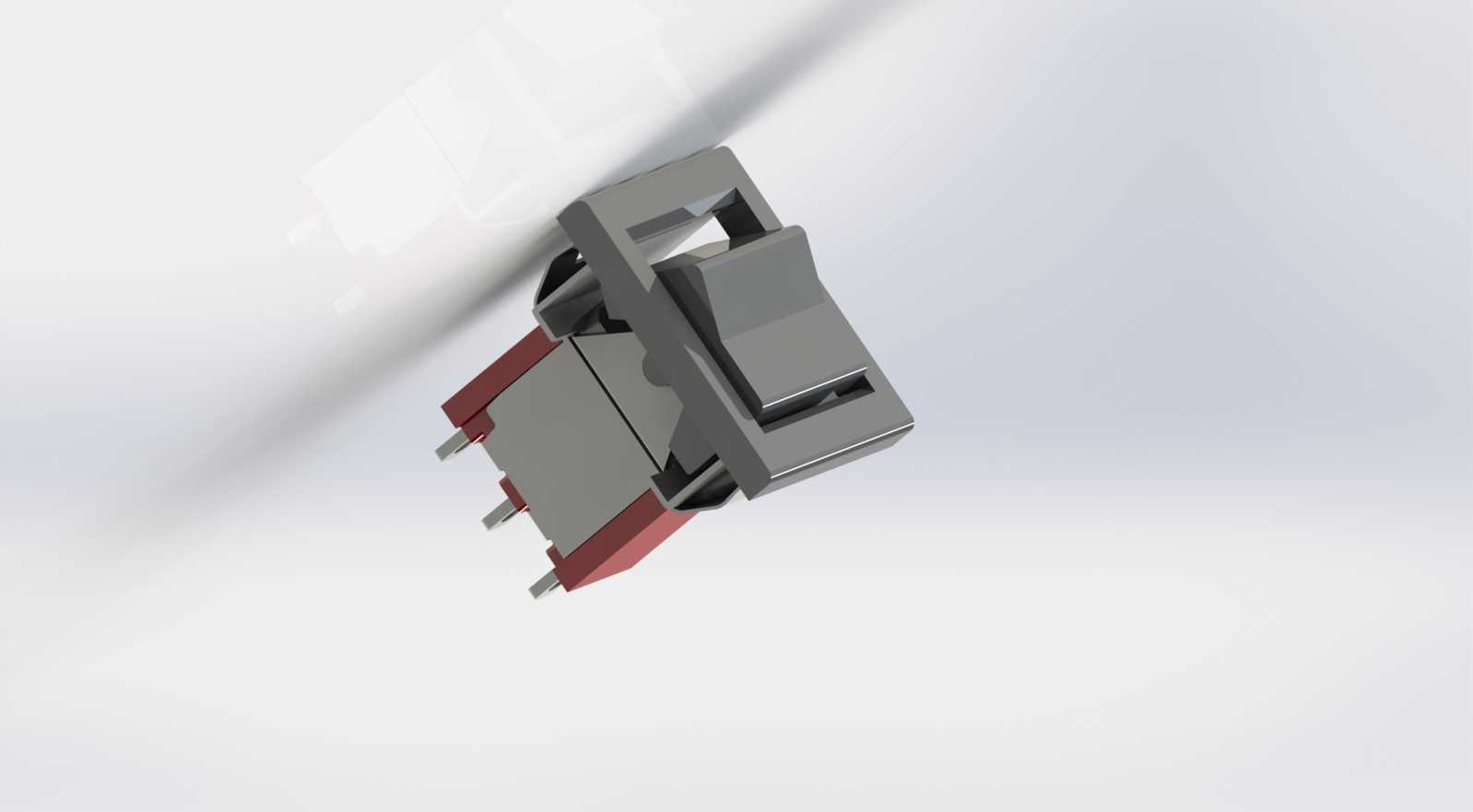

　　在低压配电末端回路、小型工控设备内部控制回路、消费类电子设备电源输入回路中，这类翘板式断路器开关是承担回路通断与过载、短路保护的核心元件，不同于普通无保护功能的电源开关，它集成了手动操作分合与故障自动脱扣的双重功能，在回路电流超过设定阈值时能快速切断电路，避免线路过热烧毁、后端器件损坏的问题。从结构设计逻辑来看，这款开关采用翘板式操作机构，外露的操作按键做了斜面导向设计，按压行程控制在3mm左右，操作反馈清晰，不会出现卡滞或者误触发的问题，操作面的防滑纹理做了细微的凹凸处理，即使操作人员戴薄型劳保手套操作也能准确施力。开关的主体外壳采用阻燃PA66材质注塑成型，壳体的拼接缝做了错位止口设计，既可以提升装配后的结构强度，

　　也能避免分断故障电流时的电弧从接缝处溢出，提升使用安全性。伸出的两个插装引脚采用镀锡铜材质，引脚的截面尺寸适配常规PCB板的焊盘孔径，插装后引脚伸出PCB板背面的长度控制在2.5mm，刚好满足波峰焊的吃锡要求，不会因为引脚过长导致焊锡堆积桥接，也不会因为引脚过短出现焊接虚接的问题。从安装边界来看，这款开关属于面板嵌入式安装结构，壳体的定位卡扣做了弹性倒钩设计，适配的面板开孔尺寸为13mm*19mm，卡扣的弹性变形量可以适配1mm到2.5mm厚度的安装面板，安装时只需要将开关对准开孔按压到位，倒钩就会自动卡紧面板背面，不需要额外加装固定螺丝，能大幅提升装配线的安装效率。开关的内部脱扣机构采用热磁式脱扣原理，热脱扣元件采用双金属片结构，

　　当回路出现长时间过载时，双金属片受热弯曲推动脱扣杆动作，切断电路；磁脱扣部分采用电磁线圈结构，当回路出现短路大电流时，线圈产生的电磁吸力瞬间驱动衔铁动作，实现快速分断，分断时间控制在10ms以内，能有效限制短路电流对后端器件的冲击。在实际选型应用中，这类开关常被用在小型开关电源的输入侧、工控板卡的电源入口、小型电动工具的电源控制端，替代传统的保险丝加普通开关的组合方案，既减少了元件占用的安装空间，也省去了故障后更换保险丝的维护步骤，故障排除后只需要重新按压按键就可以恢复供电。设计过程中对操作力做了反复调校，按键的按压力控制在5N到8N之间，既不会因为按压力过小导致运输过程中受震动误触发分断，也不会因为按压力过大导致操作手感生硬。

　　开关的爬电距离按照低压电器的相关要求做了优化，带电部件之间的爬电路径长度超过4mm，电气间隙满足250VAC电压等级的绝缘要求，即使在湿度较高的工业环境中使用也不会出现绝缘击穿的问题。引脚与壳体之间的密封做了台阶式挡墙设计，可以阻挡焊接过程中助焊剂蒸汽进入开关内部，避免助焊剂残留导致机构卡滞或者接触不良的问题。开关的静触点与动触点都采用银合金材质，接触电阻控制在50mΩ以内，长时间通过额定电流时触点的温升不超过40K，避免触点过热氧化导致接触失效。在三维建模过程中，所有的配合间隙都按照注塑件的公差要求做了预留，壳体之间的配合间隙控制在0.1mm，活动机构的运动间隙控制在0.15mm到0.2mm之间，既保证机构动作顺畅，也不会因为间隙过大出现晃动松垮的问题。
