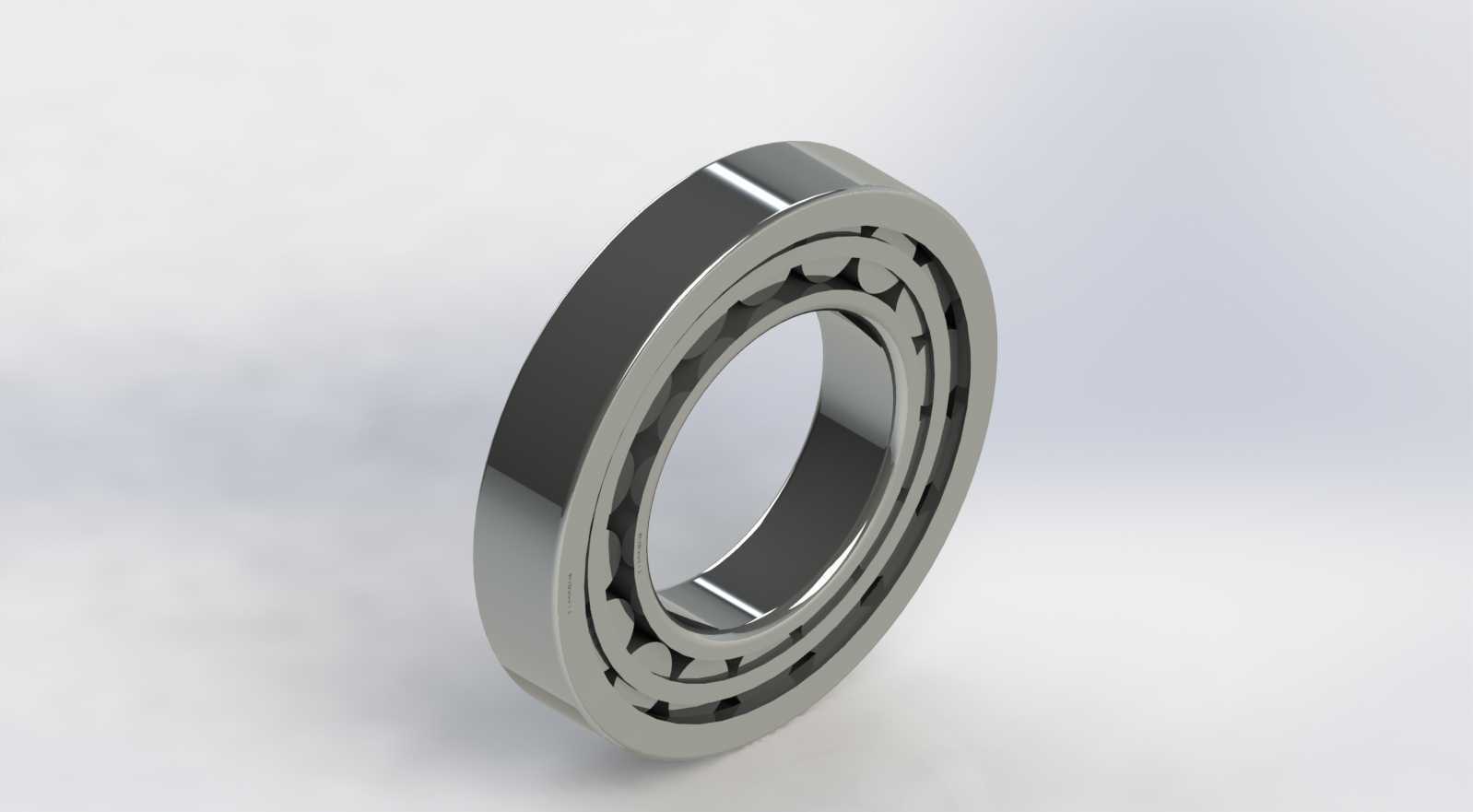

在重载回转传动的工况场景里,这类圆柱滚子轴承的应用覆盖范围极广,从冶金产线的辊道传动、重型减速机的输入输出轴支撑,到工程机械的行走机构回转部位、矿山设备的破碎轴组定位,都能见到同结构轴承的身影。不同于深沟球轴承的点接触承载形式,圆柱滚子采用线接触的滚道配合设计,径向承载能力较同尺寸球轴承提升40%以上,尤其适合存在冲击载荷的中低速重载回转场景,能在轴系受热膨胀产生轴向位移时,通过滚子与滚道的相对滑移补偿形变,避免轴承内部出现额外的附加应力。从结构设计逻辑来看,这款轴承采用内圈双挡边、外圈无挡边的分离式结构,装配时可以先将压装好保持架与滚子的内圈组件推入轴颈定位,再套装外圈完成安装,这种设计大幅降低了过盈配合装配时的操作难度,
也方便后期维护时对滚道、滚子的磨损情况进行检查,不需要完全拆解轴系就能完成轴承的状态核验。保持架采用兜孔式冲压钢结构,每一个兜孔的间隙都经过严格计算,既要保证滚子在回转过程中不会出现歪斜卡滞,又要预留足够的润滑脂存储空间,让润滑介质能在滚子与滚道的接触面上形成稳定的油膜,减少金属直接接触带来的磨粒磨损。滚道的凸度设计是这类轴承的核心细节,在滚道中部做微米级的凸起修形,能避免轴系受载挠曲时,滚子端部与滚道边缘出现应力集中导致的早期点蚀,有效延长轴承的实际使用寿命。从安装边界来看,这类轴承的内圈与轴颈采用基孔制过盈配合,配合公差根据载荷等级通常选取k6到m6区间,外圈与轴承座孔采用过渡或间隙配合,方便轴系的热胀位移补偿;
安装时要注意轴肩与座孔挡肩的高度不能超过轴承内、外圈的倒角尺寸,否则会导致轴承无法安装到位,同时挡肩处要预留足够的退刀槽,方便后期拆卸时拉马的卡爪能顺利勾住轴承端面。实际选型应用时,要注意这类轴承仅能承受纯径向载荷,无法承担轴向方向的定位作用,轴系的轴向限位需要搭配额外的推力轴承或者轴用挡圈来实现;润滑方式根据转速不同可以选择脂润滑或者油润滑,转速低于极限转速60%的工况下优先采用锂基脂润滑,注脂量控制在轴承内部空腔的1/3到1/2即可,过量注脂反而会导致回转过程中搅拌生热,提升轴承的工作温度加速老化。在三维建模过程中,这类轴承的参数化设计需要重点关注滚子的素线修形、滚道的曲率匹配、保持架兜孔的位置度公差,
每一个滚子的等分角度误差要控制在0.1度以内,避免装配后出现滚子干涉的问题;同时要还原轴承的可分离特性,在装配体里可以单独拆分内圈组件与外圈,方便工程师在做整机设计时模拟装配流程,检查安装空间是否存在干涉,核对轴肩、座孔挡肩的尺寸是否符合安装要求。很多新手工程师在选型时容易忽略轴承的允许轴向位移量,这类无外圈挡边的圆柱滚子轴承允许的轴向位移量通常在轴承宽度的5%到8%之间,设计时要给轴系的热伸长预留足够的位移空间,避免轴受热伸长后顶死轴承,导致轴承滚道出现异常磨损甚至抱死。另外在做密封结构设计时,如果是粉尘较多的矿山、冶金工况,要在轴承外侧加装接触式橡胶密封圈或者迷宫密封,避免外界的硬质颗粒进入滚道内部,划伤滚子与滚道的接触面;如果是高速运转的工况,还要搭配对应的甩油环结构,防止润滑介质泄漏同时阻挡外界杂质侵入。
