金属球形连接调节杆件结构设计

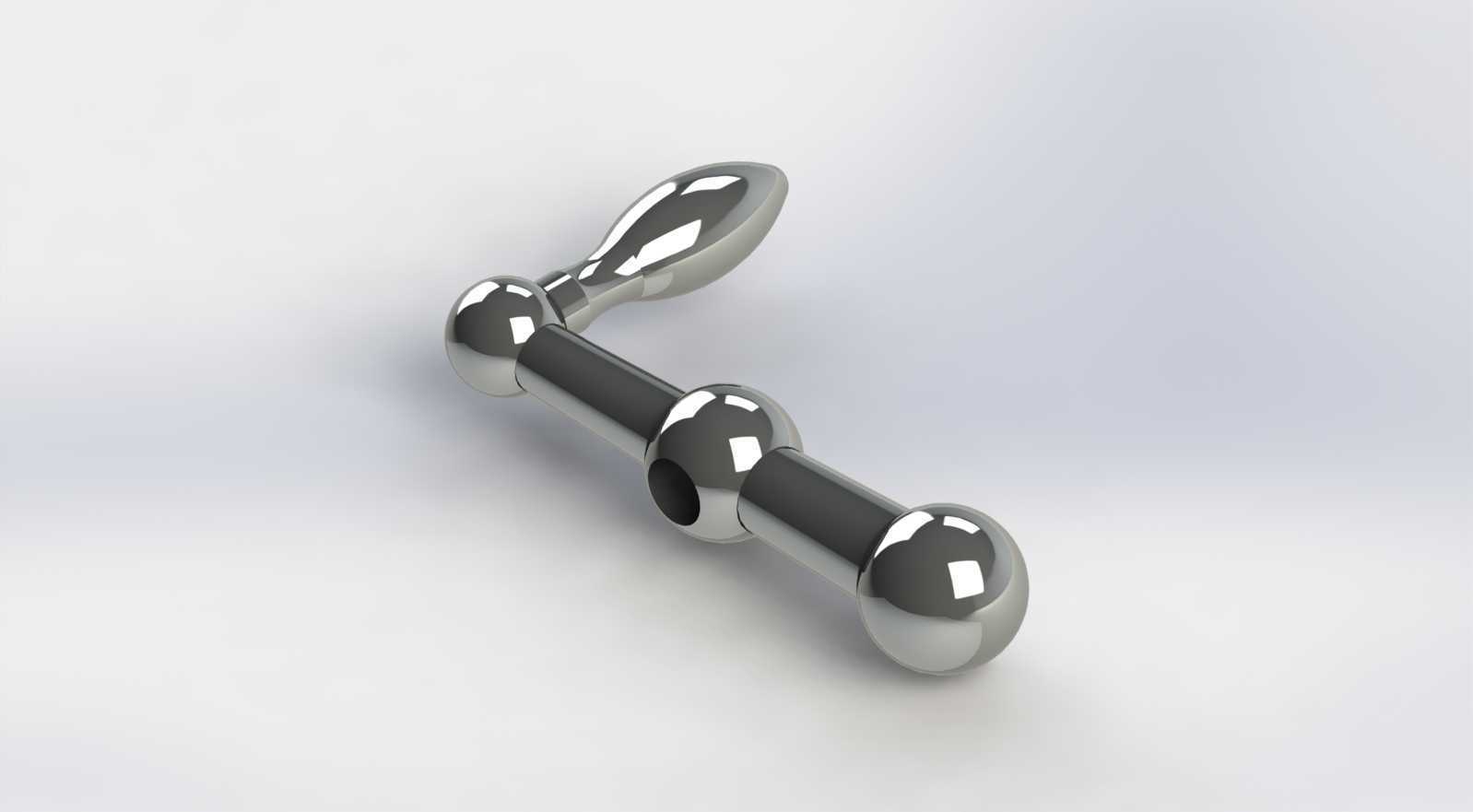

　　这类带球形端头的金属杆件，在日常工装夹具、小型连接调节机构里应用十分普遍，很多需要小范围角度补偿、快速拆装的连接场景都会用到这类结构。从结构上看，杆件主体采用等直径圆钢加工，表面做镜面抛光处理，一方面降低表面粗糙度减少使用过程中的摩擦阻力，另一方面也能提升构件的抗腐蚀能力，在潮湿或者多粉尘的工况下也能保持顺畅的动作。两端的球形端头并非简单焊接在杆体上，设计时在球头与杆体衔接的位置做了过渡圆弧处理，避免应力集中导致的连接处断裂，同时球头的直径略大于杆体直径，在作为限位结构使用时，球头可以直接卡在对应的安装槽内，不需要额外加装限位挡圈，减少装配零件数量。杆体上开设的径向通孔，是用来穿装定位销或者锁紧螺钉的，当杆件插入对应安装孔位后，

　　通过这个孔位的紧固件可以快速锁定杆件的轴向位置，防止使用过程中出现轴向窜动。设计这类构件的时候，首先要确认安装边界的尺寸，球头的直径必须匹配安装基座的球窝尺寸，间隙控制在0.02到0.05毫米之间，间隙过大会导致连接晃动，间隙过小则会出现卡滞，无法实现角度调节的功能。杆体的长度需要根据实际的调节行程来确定，要预留出至少10毫米的安全调节余量，避免调节到极限位置时杆体从安装孔中脱出。很多人在建模这类构件的时候容易忽略球头与杆体衔接处的圆角，直接做直角对接，实际加工的时候直角位置很容易出现应力裂纹，尤其是在承受交变载荷的场景下，裂纹会快速扩展导致构件断裂，所以过渡圆角的半径一般设置为杆体直径的0.2倍左右，既能保证应力分散，

　　也不会影响构件的装配尺寸。这类杆件的材质一般选用304不锈钢，经过冷拉成型后再做表面抛光处理，不需要额外做镀层处理就能满足常规工况的使用要求，如果是用于有酸碱腐蚀的场景，可以更换为316L材质，相应的球头表面粗糙度要做到Ra0.8以下，减少腐蚀介质的附着。在实际装配的时候，球头与球窝的配合面需要涂抹少量的润滑脂，降低长期使用的磨损量，延长构件的使用寿命。杆体上的径向通孔位置需要根据实际安装的锁紧件尺寸确定，孔的轴线要与杆体轴线垂直，偏差不能超过0.1度，否则锁紧螺钉穿装后会出现偏斜，导致锁紧力不足，杆件容易出现松动。另外一端的勺形端头，是用来作为操作手柄或者拨动结构使用的，端头的曲面完全按照人体工学或者拨动轨迹设计，

　　表面同样做抛光处理，操作的时候不会出现硌手或者打滑的情况，端头与杆体的连接同样采用圆弧过渡，避免应力集中。这类构件虽然结构简单，但是在很多小型设备、工装夹具里是不可或缺的连接调节零件，建模的时候需要严格控制各个形位公差，尤其是球头的圆度、杆体的直线度，还有各个衔接位置的过渡圆角，这些细节直接决定了零件加工出来之后能不能正常装配使用，很多新手建模的时候只关注外形尺寸，忽略形位公差和工艺细节，导致加工出来的零件无法装配，或者使用寿命达不到设计要求。在做装配验证的时候，要模拟杆件的最大调节角度，确认球头在球窝内转动的时候不会出现干涉，杆体在轴向移动的时候不会和周边的其他零件发生碰撞，预留足够的运动空间。
