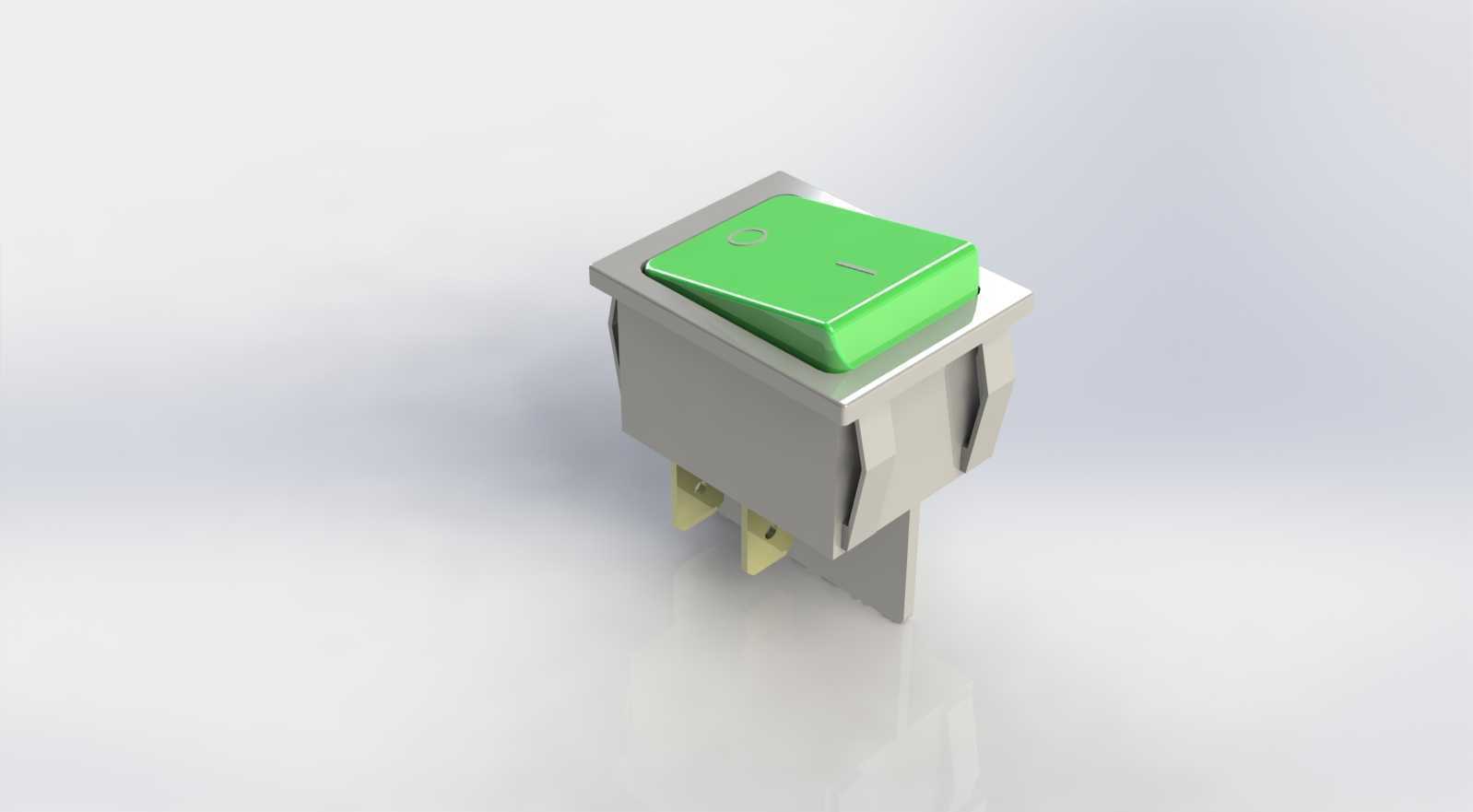

船型翘板电源开关三维结构设计

　　这类翘板结构的电源开关，是低压电气控制回路里应用极广的基础元器件，日常能在小型家电、工控终端、测试仪器、桌面型机电设备的操作面板上见到它的身影，核心作用是完成回路的通断切换，给操作人员提供直观、操作力适中的通断控制交互接口。从实际选型适配的角度看，这类开关的安装边界是结构设计阶段首先要敲定的参数，常规同规格产品的面板安装开孔为矩形卡装结构，本体嵌入面板后依靠侧边的弹性卡爪完成固定，不需要额外加装螺丝紧固，装配效率远高于螺纹固定的按键类元件，适配1.0-2.5mm厚度的金属、塑料面板，伸出面板表面的按键高度控制在合理范围，避免日常操作时误碰触发，也不会因为突出过多在设备搬运过程中被剐蹭损坏。

　　设计这款开关的三维结构时，首先要兼顾操作手感与结构可靠性，按键部分采用带弧度的翘板造型，表面做了防滑的细微纹理处理，按压位置的受力点经过力矩匹配，操作时按动任意一端都能顺畅完成状态切换，不会出现卡滞、按动行程虚位过大的问题。按键下方的传动结构直接联动内部的触点组件，动触点采用弹性铜质材料，配合银合金触点接触面，既保证导通时的接触电阻足够小，避免长时间通流出现触点发热烧蚀的问题，也能在开关动作时提供合适的回弹反馈，让操作人员不用查看指示灯，仅凭手感就能判断开关是否完成状态切换。开关底部的插片式接线端采用标准间距设计，适配常规的6.3mm规格冷压接线端子，接线时不需要焊接，直接将压好导线的端子插到底即可完成电气连接，适合批量装配的生产线作业，插片根部做了防退的倒刺结构，能避免设备运输震动、导线拉扯时出现端子松脱的问题，提升长期使用的电气连接可靠性。

　　从结构细节的设计考量来看，开关本体的外壳采用阻燃级工程塑料注塑成型，外壳的拼合缝隙做了错位挡边结构，既能阻挡日常使用时的灰尘、飞溅的液体进入开关内部，也能在内部触点出现异常拉弧时，阻挡电弧外溢引燃周边的易燃材料，满足低压电器的安全防护要求。按键上的通断标识采用凹陷填色的工艺制作，不会因为长期按动摩擦出现标识磨损脱落的问题，即使在设备使用多年后，操作人员依然能清晰识别开关的通断状态。开关的动作行程经过反复调校，按动行程控制在3-4mm区间，操作力维持在1.5-2N的范围，既不会因为操作力过小容易被误触发，也不会因为操作力过大导致长时间操作时手指疲劳。在三维建模过程中，需要重点关注卡爪的弹性变形量设计，卡爪的倾斜角度、壁厚参数要匹配安装面板的厚度范围，保证安装时卡爪能顺利被压入开孔，到位后能自动弹开卡紧面板背面，同时要预留足够的拆卸余量，方便后期设备维护时能顺利将开关从面板上拆下，不会因为卡爪过紧导致拆卸时损坏面板或者开关本体。另外，开关内部的触点间隙要满足电气安全距离要求，分断状态下动、静触点之间的爬电距离、电气间隙要符合低压开关的相关安全标准，避免在潮湿、多尘的使用环境下出现漏电、击穿短路的问题。这类开关的额定通断能力通常覆盖民用及小型工控设备的常见负载范围，既能满足阻性负载的通断需求，也能适配小容量感性负载的控制要求，在结构设计时还要考虑按键的防误触设计，按键表面略高于面板但设置了微小的下沉限位，避免物体意外滑落砸到按键时触发非预期的通断动作。
