罗达曼托铁姆肯圆柱滚子轴承结构设计

　　在重载旋转传动的工况场景里，这类圆柱滚子轴承的应用覆盖范围极广，从冶金设备的轧辊支撑端，到矿山输送设备的辊筒转轴，再到重型减速机的中间轴定位端，都能见到同结构轴承的身影。不同于深沟球轴承的点接触承载形式，圆柱滚子采用线接触的滚道配合设计，径向承载能力要高出同尺寸球轴承数倍，能够承受持续的重载冲击载荷，同时在轴系受热产生轴向窜动时，内圈与外圈可在允许范围内做相对轴向位移，适配轴系的热伸长补偿需求，这也是很多跨距较大的传动轴系优先选用这类轴承的核心原因。

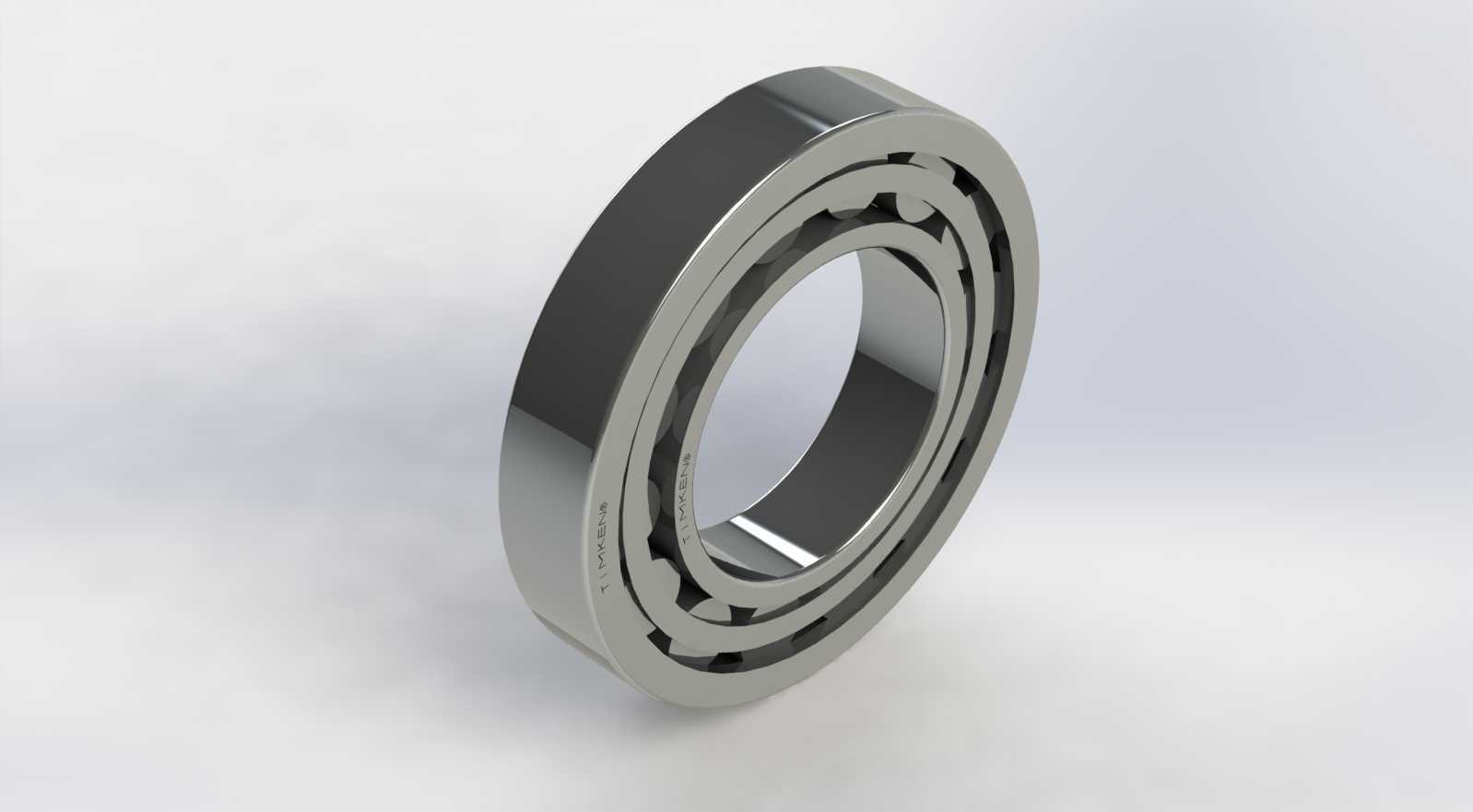

　　从结构设计逻辑来看，这款轴承采用内圈双挡边、外圈无挡边的经典N型结构布局，滚动体为对称式圆柱滚子，配合冲压保持架做等距分隔，避免滚子在运转过程中出现相互摩擦、歪斜卡滞的问题。设计过程中首先要确定的是滚道的曲率匹配参数，滚子母线与滚道母线通常会做微量的修形处理，不是完全的直母线设计，目的是抵消轴承安装时的同轴度误差、以及重载下轴系挠曲变形带来的边缘应力集中问题，避免滚道两端出现早期点蚀失效，大幅提升轴承的实际使用寿命。滚道表面的粗糙度要求控制在Ra0.4以下，滚子表面粗糙度要达到Ra0.2级别，降低滚动摩擦过程中的损耗，同时保证润滑脂能够在接触表面形成稳定的油膜。

　　安装边界的尺寸匹配是选型阶段最需要关注的部分，这类轴承的内圈与轴采用过盈配合，配合公差通常选k5或者m6级，保证内圈与轴同步旋转，不会出现跑内圈的磨损问题；外圈与轴承座孔的配合则选用间隙稍大的H7或者J7级，既保证外圈的定位精度，又能适配轴系的轴向游动需求。安装前需要确认轴肩与座孔挡肩的高度尺寸，挡肩高度不能超过轴承内圈、外圈的倒角高度，否则会导致轴承无法安装到位，同时挡肩处要做退刀槽设计，避免装配时倒角与挡肩发生干涉。轴承的轴向定位通常采用轴用弹性挡圈或者锁紧螺母配合止动垫圈的形式，锁紧时的扭矩要符合对应尺寸轴承的规范要求，不能过紧导致轴承游隙被完全压死，出现运转过热抱死的问题。

　　实际使用过程中，这类轴承的润滑方式根据转速区间选择，中低转速工况下采用锂基脂润滑即可，注脂量控制在轴承内部空腔的1/3到1/2，注脂过多反而会导致运转时搅拌发热，提升轴承工作温度；高转速工况则采用稀油润滑，通过油路将润滑油输送到滚道与滚子的接触区域，同时带走运转产生的热量。日常维护时需要定期监测轴承的运转温度与振动值，正常工况下轴承温升不应超过40摄氏度，振动速度有效值控制在4.5mm/s以下，一旦出现异常噪音或者温度骤升，要及时停机检查是否存在滚子磨损、保持架断裂或者润滑失效的问题。

　　在三维建模过程中，需要重点还原滚子与滚道的配合间隙，也就是轴承的径向游隙，不同组别游隙对应不同的应用工况，普通组游隙适配常规常温工况，大游隙组别适配高温、高速或者过盈量较大的安装场景。建模时不能忽略保持架的兜孔间隙，兜孔与滚子之间的间隙要保证滚子能够自由滚动，同时不会出现过大的窜动量。倒角与圆角的细节也要完全还原，这些细节不仅是装配工艺的要求，也是降低应力集中、提升轴承结构强度的关键设计点，很多初学者建模时会忽略倒角尺寸，导致后续做装配仿真或者工程图输出时出现干涉错误，影响整体设计的准确性。
