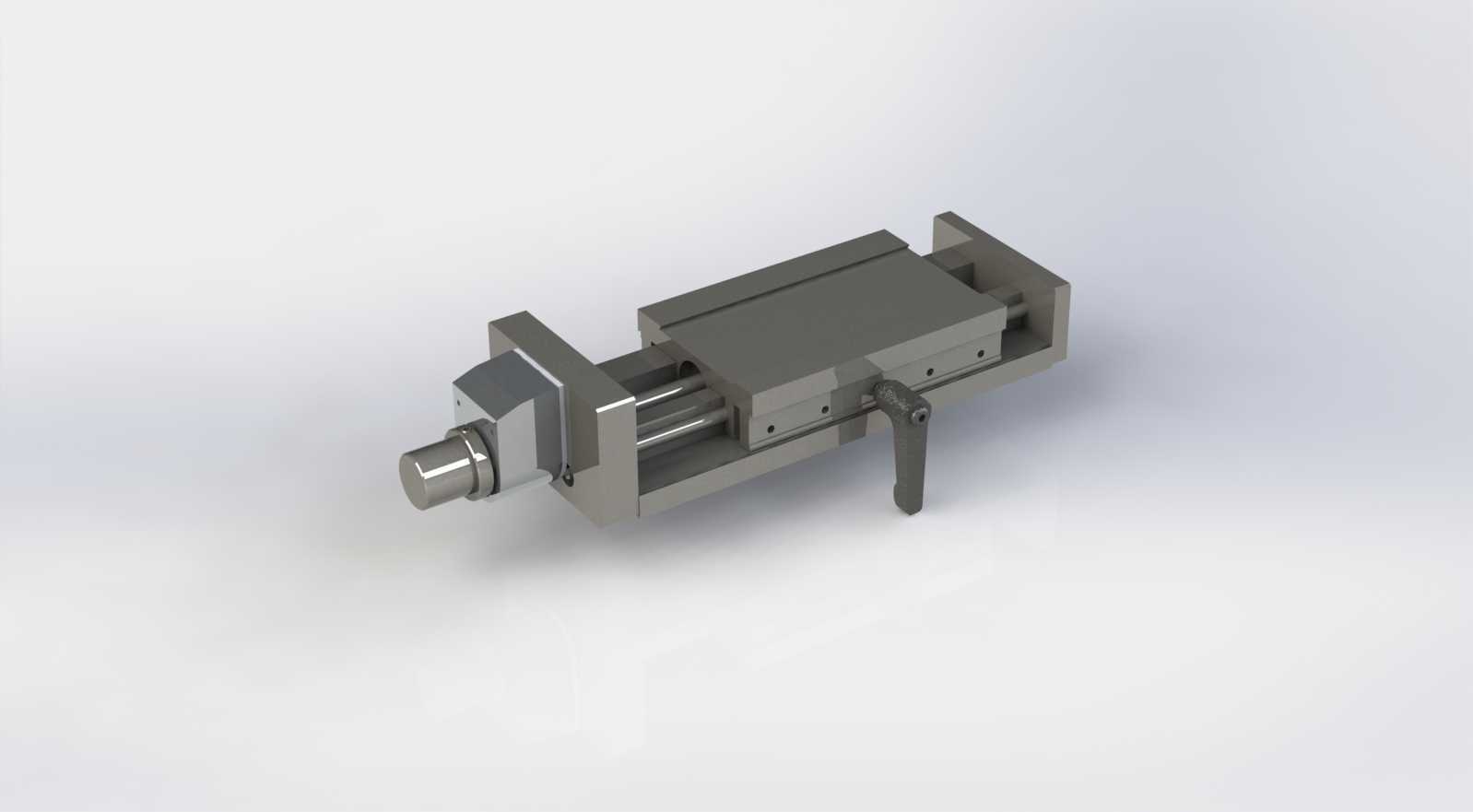

高精密手动直线滑台进给模组结构

　　这款手动直线滑台结构，在小行程精密位移场景中有着极高的适配性，常见于实验室工装微调、小型专机的工位进给、检测设备的探头位置调整、工装夹具的工位切换等场景，区别于电动伺服滑台，它不需要配套电控系统，纯机械结构的传动形式在无供电、需要频繁手动微调对位的工位上，可靠性远高于电控类位移组件，不会出现丢步、信号干扰带来的位移偏差。从结构设计逻辑来看，整个滑台采用双光轴导向搭配丝杠进给的经典布局，两根平行布置的淬硬光轴作为导向承载件，穿过滑动台身上的直线轴承衬套，两端通过端盖锁紧固定在底座的安装槽内，这种导向形式的优势在于径向承载能力均匀，滑动过程中不会出现侧向卡滞，光轴的圆柱度误差可以控制在微米级，配合预压调整后的直线轴承，

　　全程滑动的空回间隙可以压缩到极小范围，完全满足小行程精密对位的精度要求。进给端采用细牙梯形丝杠传动，丝杠一端通过推力轴承固定在前端端座上，另一端与滑动台身的铜制螺母座配合，手轮直接连接在丝杠输入端，转动手轮时丝杠旋转带动螺母座做直线往复运动，梯形丝杠的自锁特性可以保证滑台调整到目标位置后不会因为轴向负载出现位移窜动，不需要额外增加锁紧机构就能实现位置保持，简化了整体结构的零件数量。滑动台身的侧面设置了快锁手柄，当需要快速移动滑台到大致位置时，可以扳动手柄松开螺母座的预压，直接推动台身快速滑移，到位后扳下手柄即可锁死位置，再通过手轮做微米级的微调，这种快慢速结合的调整方式，比单纯靠丝杠旋转进给的结构调整效率提升数倍，

　　在频繁换型的工装工位上实用性极强。底座采用整体式铣削加工结构，两侧设计有安装沉槽，可以通过T型螺栓直接固定在标准铝型材工作台或者铸铁平台上，安装孔位的间距按照通用工装的安装模数设计，不需要额外加工转接板就能直接适配多数现有工装的安装界面。滑动台身的顶面和侧面都预留了标准螺纹孔阵列，孔位间距按照常用工装夹具的安装尺寸排布，可以直接安装气动夹爪、检测探头、小型工件载台、焊枪支架等功能部件，不需要在台身上二次钻孔攻丝，避免破坏滑台的原有精度。从安装边界来看，整个滑台的外轮廓尺寸紧凑，底座的宽度控制在窄幅范围内，在多工位并排布置的场景下，相邻滑台之间不会出现干涉，行程范围内的台身伸出端不会超出底座的侧向支撑范围，

　　全程滑动过程中重心始终落在底座的支撑面内，不会出现偏载倾覆的问题。导向光轴的端部设计有防尘挡圈，可以阻挡加工过程中产生的切屑、粉尘进入直线轴承内部，延长维护周期，丝杠表面也预留了润滑脂注油通道，日常维护只需要定期注入润滑脂就能保证传动顺畅，不需要拆解整体结构。在实际选型应用中，这类滑台通常用来承担单方向的直线位移调整，单轴使用时可以完成工件的前后进给对位，多轴组合搭建时可以组成XY两轴或者XYZ三轴的手动位移平台，适配光学检测、试样加工、小型零件装配等需要多维度位置调整的场景，结构中所有受力部件都采用金属材质，没有塑料受力件，长期使用不会出现材料蠕变带来的精度损失，锁紧机构的夹紧力经过匹配设计，锁死状态下可以承受一定的切削负载或者装夹冲击力，不会出现位置偏移。设计过程中特意将丝杠的轴线布置在两根导向光轴的中心对称面上，进给驱动力的作用线与导向副的中心重合，传动过程中不会产生附加的偏转力矩，滑动台身的受力均匀，长期往复运动也不会出现导向件的偏磨，有效延长了整体的使用寿命。端座与底座的连接采用定位销加螺栓的固定形式，装配时可以通过定位销保证光轴与丝杠的平行度，装配完成后的平行度误差可以控制在每百行程0.02毫米以内，完全满足精密装配和检测的精度要求。
