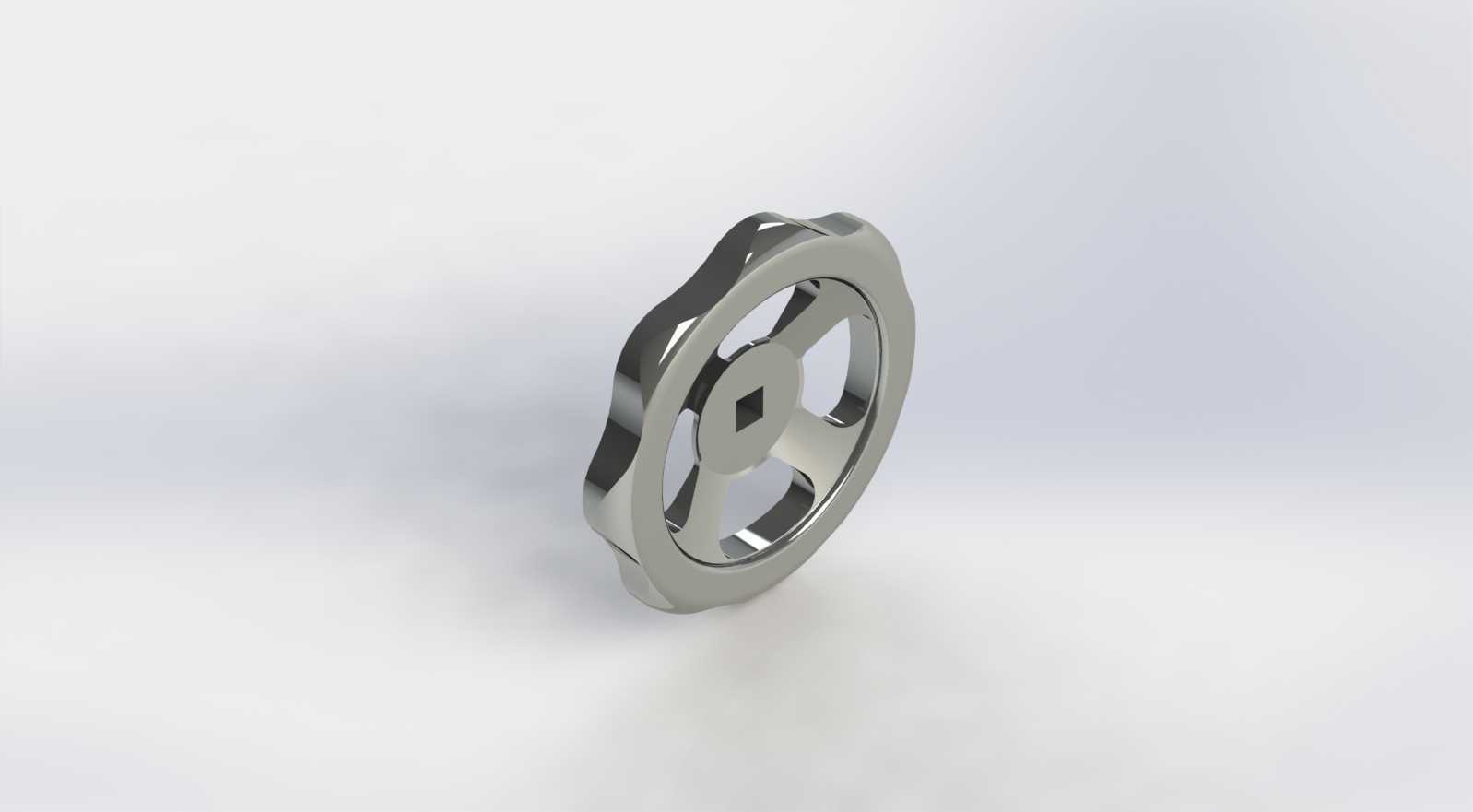

直径160毫米Elesa方孔波纹手轮

　　这款直径160毫米的冲压钢制手轮，是工业设备操作端常用的手动调节部件，在各类通用机床、专用加工设备、工装夹具、输送线调节机构上都有广泛应用，主要用于设备行程调节、夹具锁紧、阀门开度控制、工位位置微调等需要人工施力操作的场景。手轮采用冲压钢板成型工艺制作，相比铸铁手轮重量更轻，表面经抛光处理后不易积尘积屑，在有切削液、金属碎屑的加工车间环境中，清洁维护难度更低，长期使用也不会出现铸铁件常见的掉漆、锈蚀掉渣问题，不会对加工环境造成额外污染。

　　从结构设计来看，手轮外缘采用三瓣式波纹轮廓，这个造型并非单纯的外观设计，每一处波纹的弧度都贴合人手握持时的指腹弯曲形态，操作人员在戴劳保手套操作时也能获得足够的摩擦力，不会出现施力打滑的情况，即使手上沾有少量切削液或润滑油，也能稳定施力转动。手轮中心采用方孔安装结构，相比圆孔键连接的形式，方孔配合方轴的连接方式不存在传动间隙，转动时的扭矩传递更直接，正反转调节时没有空行程，对于需要精准微调的工位来说，能有效减少调节误差，同时方孔的安装拆卸更便捷，不需要额外加工键槽，配套轴件的加工成本更低，日常维护更换时不需要额外拆卸周边部件就能快速完成替换。

　　手轮的轮辐采用三辐条镂空设计，在保证整体结构强度的前提下，尽可能降低了手轮自身的重量，操作人员长时间频繁操作时手腕负荷更小，镂空结构也能让设备运行时溅落的切削液、碎屑直接从镂空处掉落，不会在手轮内部积存，避免长期积存的碎屑卡滞手轮转动。手轮的轮缘做了卷边处理，边缘没有冲压后的锐边毛刺，操作人员握持时不会划伤手部，符合工业操作件的安全设计要求。

　　从安装边界来看，这款手轮的外径为160毫米，安装时需要预留的径向操作空间不小于180毫米，轴向安装厚度根据手轮的冲压成型尺寸，配套轴端的伸出长度需要匹配手轮轮毂的厚度，安装时不需要额外加装固定压盖，方孔与方轴配合后加装轴端挡圈即可完成轴向固定，整体安装结构简单可靠。在实际选型应用中，这款手轮适合需要中等操作扭矩的调节场景，比如普通铣床的工作台进给调节、工装夹具的快速锁紧、中小型阀门的手动开关、输送线的张紧度调节等场景，施力时的力臂长度适中，既不会因为直径过小导致操作费力，也不会因为直径过大占用过多安装空间，在设备操作面板的布局设计中，160毫米直径的手轮也是布局兼容性较好的规格，能适配多数中小型设备的操作空间要求。

　　在设计建模过程中，这款手轮的建模重点在于波纹轮缘的曲面过渡，需要保证每一处波纹的弧度顺滑，冲压成型时不会出现应力集中的折角，避免长期受力后出现裂纹；中心方孔的尺寸公差需要严格控制，既要保证与方轴的配合间隙合理，不会出现安装卡滞，也要避免间隙过大导致的传动晃动；轮辐与轮缘、轮毂的连接处需要做圆角过渡，分散冲压和使用时的应力，提升手轮的整体结构强度，保证在额定操作扭矩下不会出现变形、断裂的情况。
