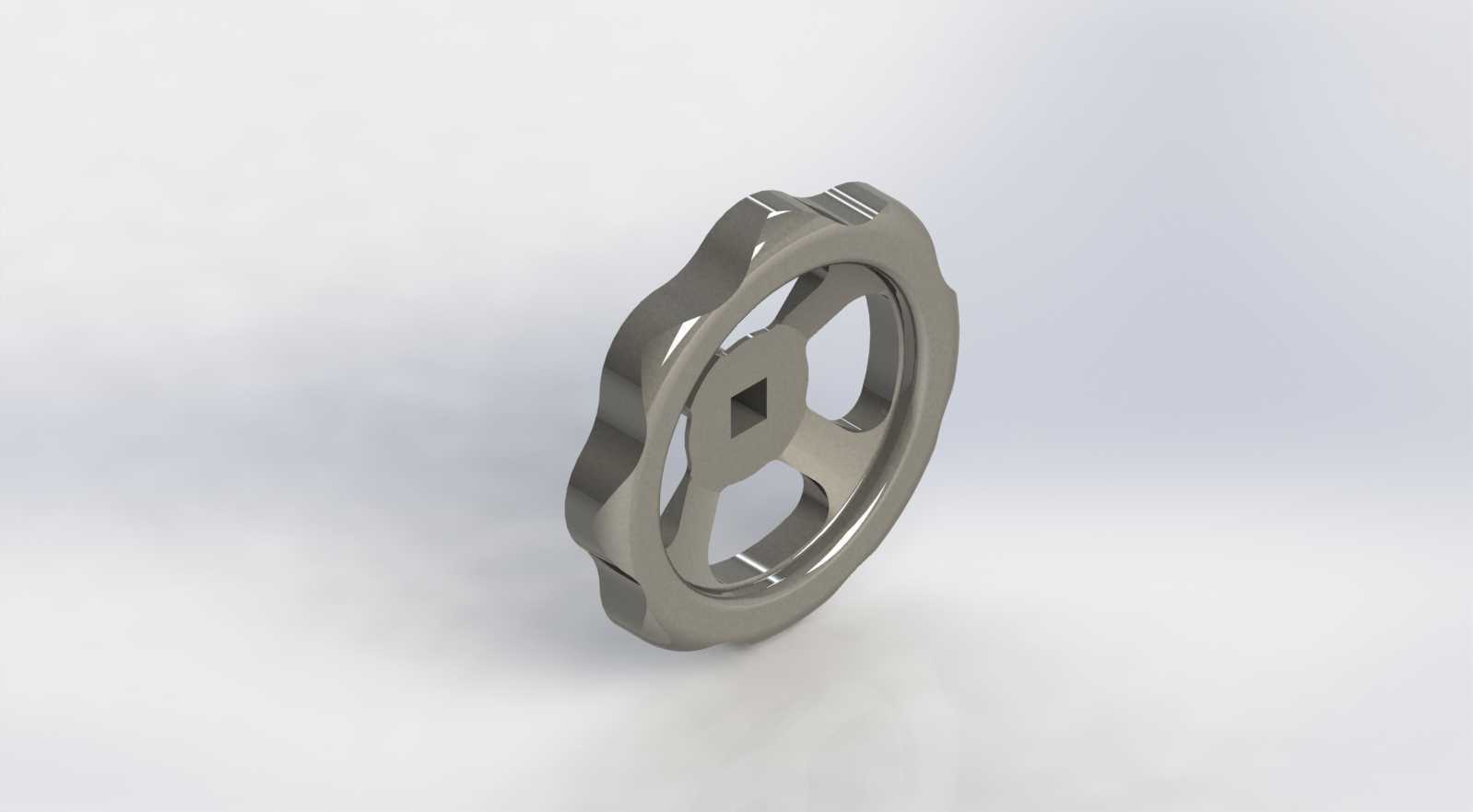

Elesa品牌GN227系列120mm直径冲压钢手轮

　　在各类工业设备的操作端，手动调节部件的可靠性直接影响设备调试、工位调整的操作效率，这类冲压钢制手轮正是面向中轻载手动操作场景开发的操作元件，常见于通用机床进给调节、工装夹具位置锁定、小型输送线张紧度调整、检测设备工位微调等场景，相比铸铁手轮，冲压成型的结构在保证结构强度的同时大幅降低了自身重量，安装在设备操作端不会给转轴带来额外的偏载，长期使用也不会出现铸铁件易磕碰掉渣的问题。

　　从实际使用的功能特性来看，这款手轮采用波浪形外缘轮廓设计，操作时手掌与轮缘的贴合度更高，即便操作人员佩戴劳保手套，也能稳定握持施力，不会出现光滑轮缘易打滑的问题；轮体采用三辐条镂空结构，在减轻整体重量的同时，辐条的受力分布经过优化，承受周向扭转力时不会出现辐条变形的情况，中心的方孔安装位直接适配标准方轴，不需要额外加工键槽，安装时直接套入对应尺寸的方轴，配合轴端的锁紧螺钉就能完成固定，安装效率远高于圆孔键连接的手轮结构，日常维护拆卸也十分方便。

　　设计层面，这款手轮采用钢板冲压一体成型工艺，轮缘的卷边结构经过多道冲压工序成型，边缘没有尖锐毛刺，操作时不会划伤操作人员手部，轮体表面做了抛光防锈处理，在车间多油污、多切削液的使用环境下，也不容易出现锈蚀卡滞的问题；中心的方孔公差控制严格，与标准方轴的配合间隙控制在合理范围，转动时不会出现旷量，调节精度能够满足大多数工业设备的手动调节需求，三辐条的镂空设计也方便操作人员快速穿握施力，需要快速转动手轮调整工位时，可以将手指穿入辐条间隙快速拨转，操作手感比实心轮体更轻便。

　　从安装边界尺寸来看，这款手轮的外径为120mm，属于中小尺寸的操作手轮，适合安装在设备侧面、操作面板旁等操作空间有限的位置，不会因为轮体过大占用过多操作空间；轮体的轴向厚度较薄，安装后突出安装面的尺寸小，不会干扰周边其他操作元件的布置，中心安装方孔的尺寸适配同系列标准方轴，安装时不需要对轴端做额外的改制，只要轴端长度匹配轮体的安装深度，就能直接完成装配；轮缘的波浪形凸起高度经过人体工学优化，握持时手指刚好卡在波浪形的凹陷位置，施力转动时不需要刻意握紧就能传递足够的扭矩，长时间操作也不容易出现手部疲劳的问题。

　　在实际设备选型过程中，这类冲压钢手轮多用于不需要频繁大扭矩操作的调节工位，比如小型台钻的深度调节、木工机械的靠山位置调整、包装设备的导杆宽度调节、试验设备的参数微调等场景，相比塑料手轮，钢制冲压结构的抗冲击性能更好，即便受到意外磕碰也不会出现开裂碎裂的问题，使用寿命更长；相比带转动手柄的手轮，这款无手柄的镂空手轮成本更低，安装后没有突出的手柄，不会在设备运转时勾挂操作人员的衣物，安全性更有保障，适合安装在设备外露的操作位置，不需要额外设置安全防护结构。建模过程中，轮缘的波浪形曲面需要保证各凸起位置的弧度一致，冲压成型的壁厚均匀性要符合钣金冲压的工艺要求，中心方孔的位置要与轮体中心完全同轴，避免安装后转动出现偏心晃动的问题，辐条与轮缘、中心轮毂的连接位置要做圆角过渡，减少冲压过程中的应力集中，保证轮体的整体结构强度。
