70mm方型轴流通风散热风机结构

　　在工业电控柜、小型通讯设备、桌面型工业仪器的散热设计环节里，这类小尺寸轴流通风部件是风冷方案里最常用的选型单元，很多刚接触结构散热设计的工程师，容易在选型时只关注风量风压参数，忽略安装边界的匹配度，最后出现装配干涉、固定孔位对不上、扇叶擦碰周边结构的问题，这个70mm见方的通风机模型，就是按照行业通用的小尺寸风机安装规范做的结构还原，能直接给设备散热布局做参考。

　　从实际使用场景来看，这类尺寸的风机不会用在大型厂房通风或者大功率设备的主散热回路里，更多是配套在紧凑型PLC控制箱、壁挂式小型工控终端、桌面式3D打印设备、小型激光雕刻机这类内部空间局促、热功耗在几十瓦级的设备上，负责把设备内部功率器件、电路板、驱动模块产生的积热顺着风道排到设备外部，避免局部温升高导致电子元件参数漂移、寿命缩短。很多做小型设备结构设计的工程师，在做整机布局阶段，就需要把风机的安装位置、预留的进出风空间、走线避让空间提前规划好，这时候精准的三维模型就能帮着提前排查干涉问题，不用等实物打样回来才发现安装位留小了。

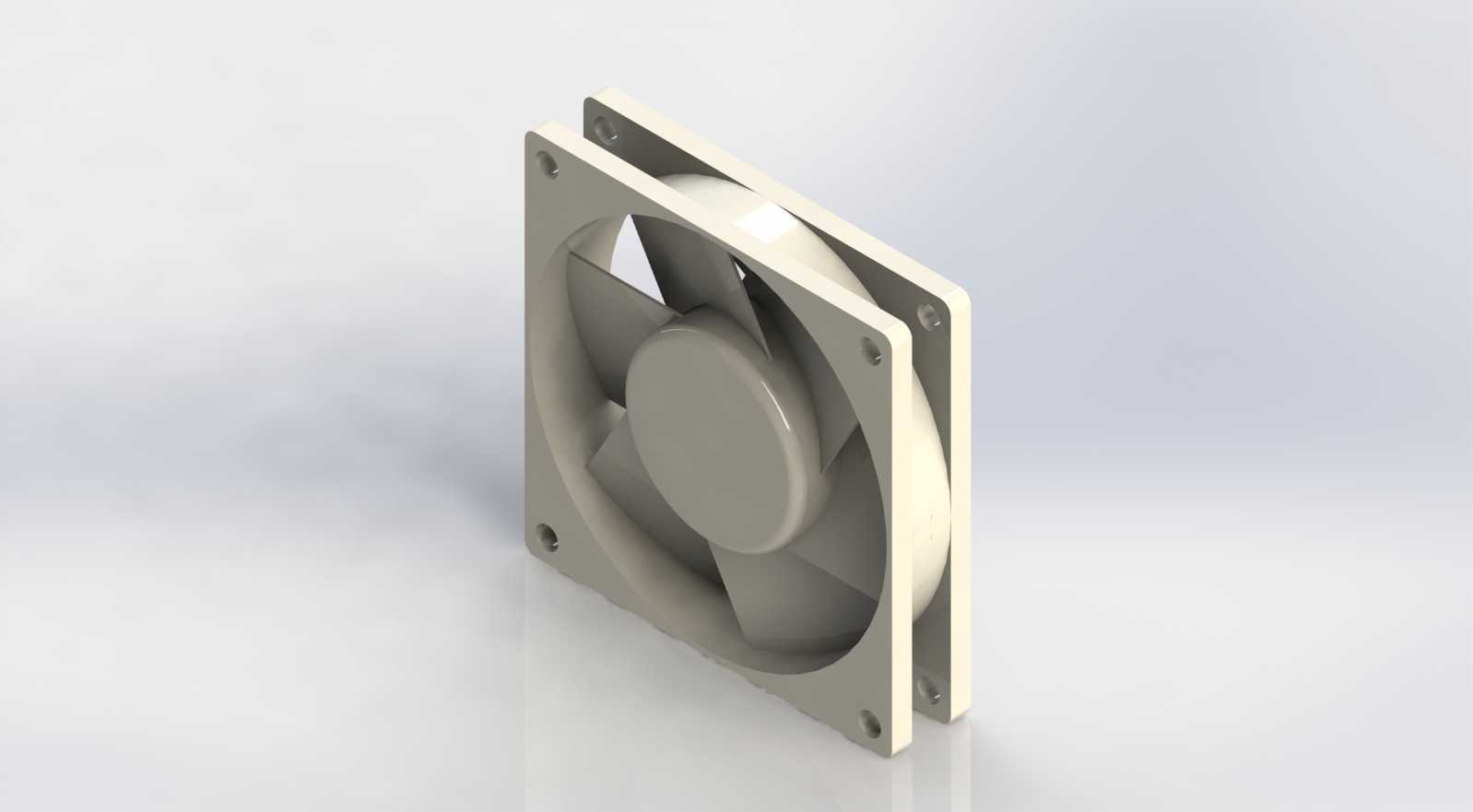

　　从功能特性来说，这类轴流通风机的核心是靠叶片旋转带动空气沿轴向流动，相比同尺寸的离心风机，它的结构更薄，风阻更小，适合在进出风直连的短风道场景使用，不需要复杂的导风结构就能实现稳定的空气流通。模型还原的外框是标准的方形安装结构，四个角预留了沉头安装孔位，安装时可以直接用螺丝从正面锁固在设备的钣金或者塑料壳体上，不需要额外做固定支架，能减少装配环节的零件数量。扇叶的弧度是按照低转速大风量的取向设计的，日常运行时的风噪相对更低，适合用在有人值守的桌面设备或者办公场景配套的工业设备里，不会因为风机运行噪音过大影响周边操作人员。

　　说到设计思路，这个模型的结构完全贴合小尺寸轴流风机的量产设计逻辑，外框的边框厚度做了均匀的壁厚控制，既保证安装时的结构强度，不会因为锁螺丝的力度导致外框变形卡滞扇叶，又能尽可能控制整体重量，减少设备整体的负重。中间的电机容纳腔做了圆滑的过渡导流设计，不会在进风侧形成乱流，能有效降低气流经过时的风阻，提升实际送风效率。扇叶和外框内壁之间预留了均匀的转动间隙，既不会因为间隙过大导致气流回流损失风量，也不会因为加工或者装配的公差导致扇叶擦碰外框产生异响。外框的四个边角做了小圆弧过渡，没有尖锐的直角，在装配操作时不会划伤操作人员的手部，也能避免应力集中导致外框在受外力时出现开裂。

　　从安装边界尺寸来看，这个风机的外轮廓是标准的70mm×70mm方形结构，整体厚度符合同尺寸风机的常规厚度规格，四个安装孔的孔位间距、沉头孔的尺寸都匹配行业通用的安装规范，不管是设备壳体上开对应的通风安装孔，还是配套标准的防尘网、通风过滤网组，都能直接适配，不需要单独定制配套配件。在做设备结构设计时，只需要在壳体对应位置开出略小于外框尺寸的通风口，预留出和风机厚度匹配的安装沉台，就能完成装配，进出风侧需要预留至少10mm的无遮挡空间，避免遮挡进出风路径导致风量衰减。另外模型也还原了风机出线侧的结构位置，在布局走线时可以提前把供电线的走线路径规划好，避开扇叶的转动范围，防止运行时线材被扇叶卷入造成设备故障。

　　很多工程师在做小型设备散热设计时，容易忽略风机安装位的密封问题，这个方形外框的结构在安装时可以在贴合面贴一层薄的密封泡棉，既能减少风机运行时的振动传递到设备壳体产生共振噪音，又能避免缝隙漏风导致散热效率下降，这些细节在三维模型的结构参考里都能对应到安装面的平整度设计，外框的安装贴合面是完全平整的平面，能保证泡棉贴合后的密封效果。另外这类风机的供电一般是低压直流供电，在布局内部结构时，要注意把供电接口的位置预留出来，方便后期接线维护，不用把整个风机拆下来就能完成接线操作，这些安装维护的便利性设计，也能通过三维模型的结构布局提前考虑到位，避免后期维护时需要拆解大量设备零件。
