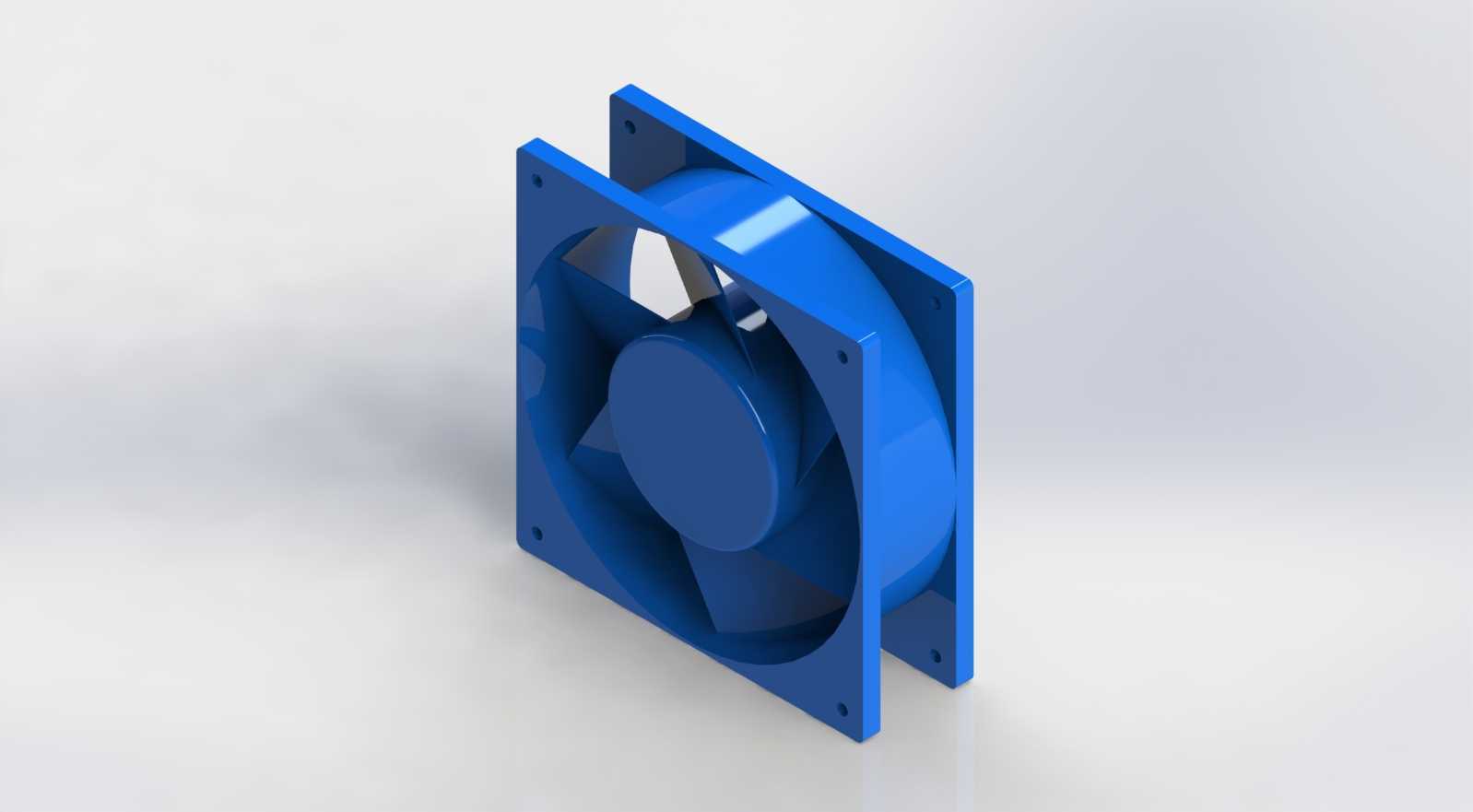

120mm规格方形轴流通风散热风机结构

　　在工业电控柜、小型设备散热风道、通讯机柜、工控主机机箱这类需要主动空气交换的场景里，方形轴流通风机是应用频次极高的通用散热部件，120mm见方的安装规格更是行业内沿用多年的通用尺寸边界，适配绝大多数标准机柜的预留安装位，不需要额外做安装位的改制调整，能直接匹配现有设备的开孔尺寸。这款通风机采用外框一体式方形结构，四个角预留了标准安装孔位，安装时可以直接通过螺丝穿过孔位固定在机柜壁板或者风道隔板上，安装孔的位置公差控制在常规机械装配允许范围内，不会出现孔位错位无法装配的问题。外框的厚度经过适配设计，既保证了整体结构的刚性，在长期运行产生振动的情况下不会出现外框形变，也不会因为厚度过大占用过多设备内部的安装空间，

　　对于内部空间排布紧凑的电控设备来说，这个厚度尺寸能很好适配夹层安装的需求。风轮部分采用轴流直叶设计，叶片的曲面角度经过气流效率优化，运转时能沿着风机轴向形成稳定的定向气流，直接将设备内部积聚的热量带出到外部环境，或者将外部低温空气导入设备内部形成空气循环，相比同尺寸的离心式风机，轴流结构的风阻更小，相同转速下能实现更大的通风量，适合大空间的持续散热场景。风机的中心轮毂部分做了圆弧过渡设计，能减少气流经过轮毂时产生的紊流，降低运转过程中的风噪，对于安装在有人值守场景下的设备来说，更低的运行噪音能提升现场的使用体验，不会因为风机运转产生的噪音影响工作环境。外框的边角做了小圆弧倒角处理，在装配操作的时候不会划伤操作人员的手部，

　　也不会在安装过程中刮蹭设备内部的线缆绝缘层，避免出现线缆破损带来的安全隐患。从设计逻辑上看，这款风机完全遵循通用化、标准化的选型思路，没有做特殊的异形结构，所有的安装尺寸都匹配行业通用的120mm风机安装规范，不管是新设备设计选型，还是旧设备的故障件替换，都可以直接选用，不需要重新调整设备的结构设计。在实际使用中，这类风机通常会搭配防尘网使用，外框的前端面预留了足够的平面空间，可以直接粘贴或者卡扣固定防尘滤网，阻挡外部环境中的粉尘进入设备内部，避免粉尘堆积在电路板或者发热元件上影响散热效率。风机的进出风侧都做了导流平面，安装在风道里的时候能和风道壁面紧密贴合，不会出现侧边漏风的情况，保证所有气流都沿着设计的风道方向流动，

　　提升整体的散热效率。对于结构设计人员来说，这类标准规格的风机在三维建模时不需要从零开始绘制，直接调用对应的模型就可以完成设备内部的排布校验，提前确认安装空间是否足够，和周边的元器件、结构件是否存在干涉，在设计阶段就规避装配冲突的问题。在设备选型阶段，工程师可以直接根据安装边界尺寸确认这款风机的适配性，不需要额外核对复杂的安装参数，因为120mm方形风机的安装孔距、外框厚度都有行业默认的通用尺寸范围，能大幅缩短选型和设计的周期。这款风机的结构没有多余的复杂特征，整体成型工艺性好，外框和风轮都可以通过注塑工艺一次成型，量产时的生产效率高，成本控制也更有优势，适合大批量的设备配套使用。在长期运行的可靠性方面，一体式外框的结构抗振性能更好，设备在运输或者移动过程中产生的振动不会让风机结构出现松动，能保证长期运转的稳定性。
