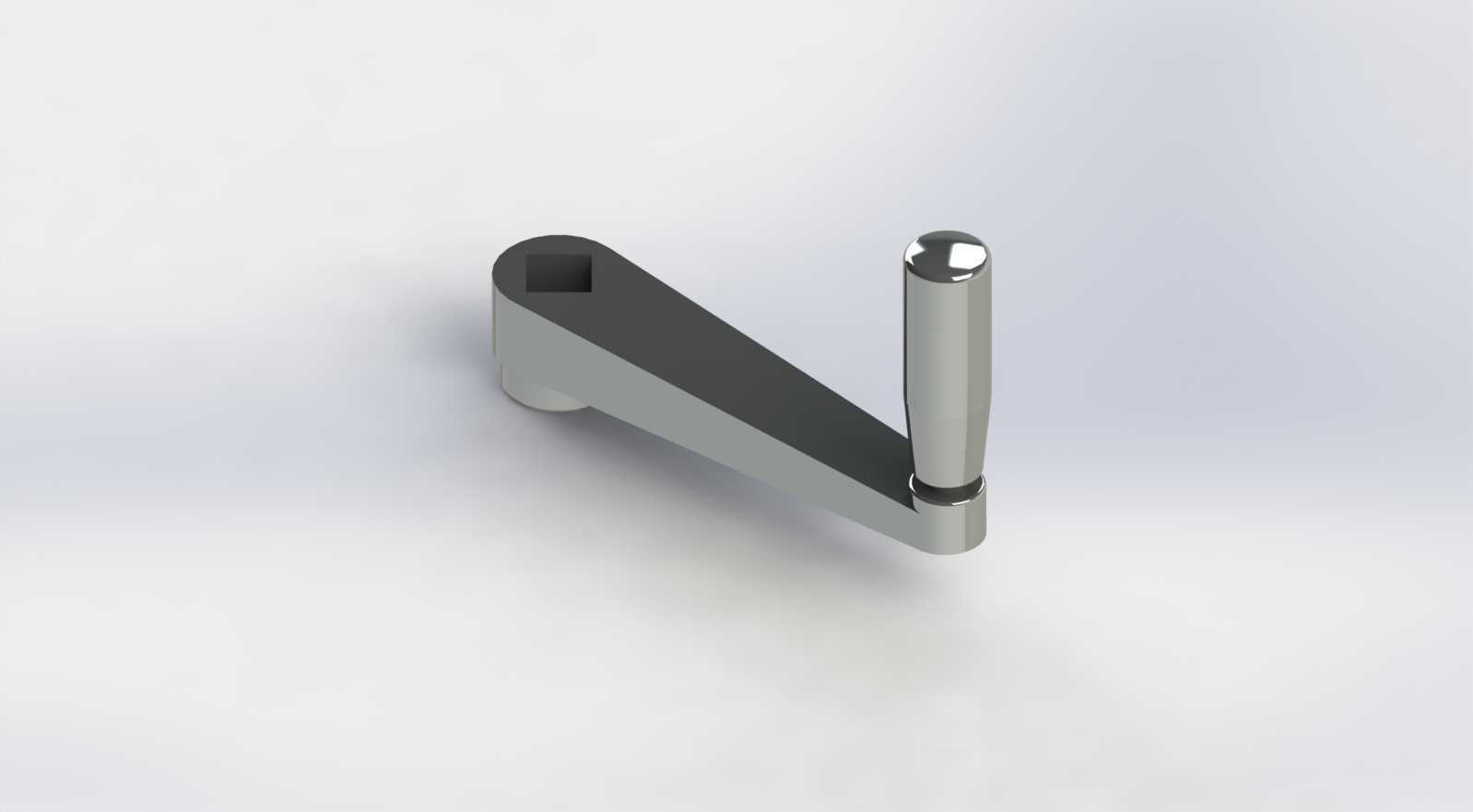

160mm中心距机床操作摇手柄结构

项目分类:通用五金配件 发布时间:2022-01-29 ID:521920
  • 160mm中心距机床操作摇手柄结构

  在各类通用机床、专用加工设备、工装夹具的手动调节工位中,摇手柄是操作人员与设备传动系统直接交互的核心操作件,这类零件的设计合理性直接影响操作手感、调节精度与长期使用可靠性,本次涉及的摇手柄采用160毫米回转中心距设计,适配多数中小型设备的手动进给、位置微调、锁紧释放等操作场景。从实际应用场景来看,这类摇手柄常被安装在机床工作台横向进给轴、尾座套筒伸缩轴、工装夹具的夹紧调节轴、小型输送设备的张紧调节端等位置,操作人员握持手柄端转动时,可通过轴连接端带动内部传动副实现直线位移或角度偏转,相比直柄式操作杆,摇柄结构的力臂更长,同等握持力下可输出更大扭矩,降低操作人员的劳动强度,尤其适合需要频繁手动调节、且调节过程需要一定输出扭矩的工位。

  从功能特性上看,该摇手柄采用分体式结构设计,握持端为圆柱形回转体,表面做光滑过渡处理,无尖锐棱角,转动过程中可与操作人员手掌自然贴合,减少长时间操作带来的磨伤风险;摇臂主体采用等强度变截面设计,靠近轴连接端的截面厚度更大,向握持端逐步过渡收窄,既保证扭矩传递过程中的结构刚性,避免大扭矩操作时摇臂出现弯折变形,又能合理控制零件整体重量,减少转动过程中的惯性冲击;轴连接端设置方形安装孔,可与设备端的方轴直接配合,相比键连接的圆孔结构,方孔配合的传动间隙更小,正反转切换时无空程误差,能保证调节动作的响应精度,同时安装拆卸更为便捷,不需要额外的紧固件防松即可传递额定扭矩。设计过程中,首先需要明确操作工位的额定输入扭矩要求,

  结合人体工程学握持尺寸确定握持端的直径与长度,握持端直径通常设置在12-18毫米区间,长度控制在80-100毫米,适配多数成年操作人员的手掌握持范围;回转中心距的确定需要结合操作空间边界,160毫米的中心距属于通用型规格,转动时摇臂扫掠的外圆直径为320毫米,安装时需要保证手柄周围预留至少40毫米的操作间隙,避免转动过程中与设备外壳、相邻操作件发生干涉;摇臂与握持端的连接位置设置环形限位台阶,可防止握持套在长期转动过程中出现轴向窜动,同时在握持端与摇臂的配合处预留微小间隙,保证握持端可绕自身轴线自由转动,操作人员摇动手柄时握持端与手掌之间无相对滑动摩擦,进一步提升操作流畅度。从安装边界来看,

  轴连接端的安装孔尺寸需要与设备端的方轴尺寸做公差配合,通常采用H7/k6的过渡配合,既保证装配后无明显晃动,又能在需要拆卸维护时顺利敲出;摇臂安装后,轴端需要加装轴向挡圈或者锁紧螺钉,限制摇手柄的轴向窜动,避免设备运行过程中摇柄脱落引发安全隐患;握持端的顶端做圆弧收头处理,避免操作人员快速转动手柄时被端部棱角刮伤,整体表面处理采用喷砂镀铬工艺,既具备良好的防锈能力,又能保持适中的表面粗糙度,不会因为过于光滑导致操作时手打滑。在实际选型应用中,这类摇手柄需要根据操作轴的额定负载匹配对应中心距的规格,160毫米中心距的摇手柄可承受的最大操作扭矩约为25牛米,可覆盖多数中小型机床的手动调节需求,若应用在大负载调节工位,则需要选用更大中心距的规格,同时需要校核摇臂根部的弯曲强度,保证在最大操作力下摇臂的弯曲变形量不超过0.1毫米,避免因变形导致操作手感虚位过大,影响调节精度。此外,这类摇手柄在设计时还需要考虑动平衡性能,由于摇臂为非对称结构,转动时会产生一定的离心力,因此在摇臂的非握持侧做了局部减重处理,将重心尽量调整到回转中心位置,减少高速转动时的抖动感,尤其在需要连续转动操作的工位,良好的动平衡可大幅降低操作人员的手腕疲劳感。
