Elesa GN227直径50冲压钢手轮结构

　　这款直径50的冲压钢制手轮，是工业设备操作端常用的手动调节部件，在各类中小型机床、检测设备、工装夹具、输送线调节机构上都有广泛适配场景。日常设备调试过程中，操作人员通过握持手轮外缘转动，即可带动连接的轴系完成进给量调节、工位定位、夹具锁紧等动作，相比旋钮类操作件，它的握持接触面积更大，转动时施力更均匀，即便戴劳保手套操作也能稳定传递扭矩，不会出现打滑脱手的问题。

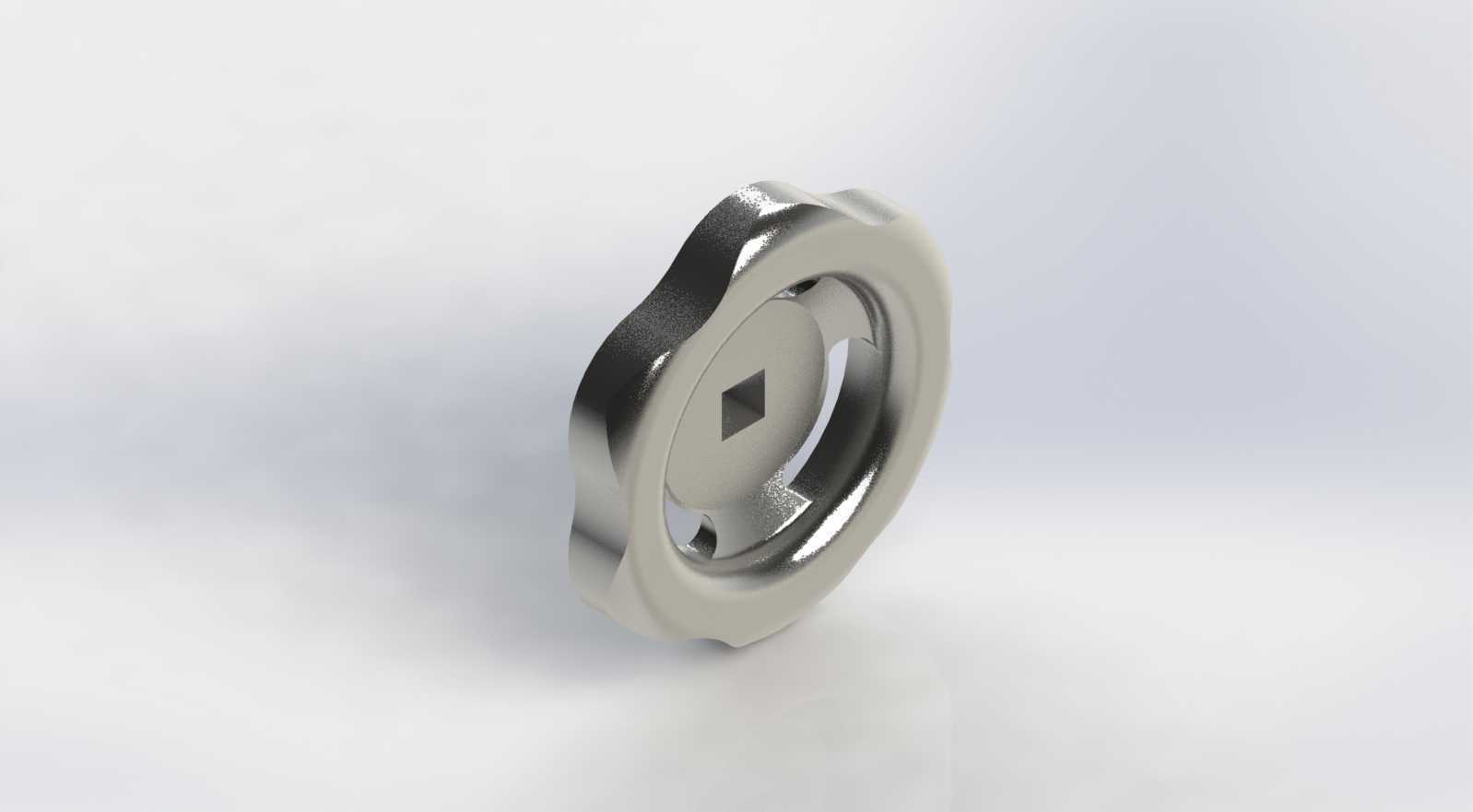

　　从结构设计来看，这款手轮采用冲压成型工艺制作整体轮体，外缘做了波浪形的凹凸轮廓处理，并非光滑整圆结构，这种轮廓设计完全是从实际操作需求出发：转动时手指可以自然卡入轮廓的凹陷位置，不需要额外施加过大的握持力就能带动手轮旋转，尤其是在需要微调、频繁正反转切换的操作场景下，这种轮廓能大幅降低操作人员的手部疲劳感。轮体中心设计有方孔安装位，方孔结构相比圆孔键连接，传递扭矩的能力更强，不会出现长期使用后键槽磨损、手轮与轴相对打滑的问题，安装时只需要将手轮对准设备伸出的方轴推入，再通过轴端的紧固件锁紧即可完成装配，不需要额外加工连接键，装配工序更简便，后期维护更换时也能快速拆装。

　　尺寸边界上，这款手轮的外径控制在50mm，属于小型手轮范畴，适合安装在操作空间紧凑、不需要大扭矩输入的调节部位，比如小型台钻的深度调节轴、工装夹具的夹紧调节端、实验设备的参数调节轴等位置，安装后不会占用过多操作空间，也不会因为轮径过大导致调节精度不足。轮体的冲压结构做了卷边处理，外缘没有锋利的冲压毛边，操作时不会划伤手部，轮面的环形凹陷结构既提升了冲压件的整体结构刚度，避免薄钢板冲压后出现受力变形的问题，也让手轮的外观更简洁规整，没有多余的突出结构，不会在设备运行过程中勾挂操作人员的衣物或者管线。

　　在实际选型适配时，这类冲压钢手轮相比铸铁手轮重量更轻，转动时的惯量更小，微调时的手感更清晰，不会因为手轮自身惯量导致调节过位；相比塑料手轮，它的结构强度更高，即便受到意外磕碰也不会出现开裂、碎裂的问题，在车间多油污、多金属切屑的工况下，钢制表面的抗污能力更强，沾染切屑和油污后只需要简单擦拭就能清理干净，不会像塑料手轮那样容易被切削液腐蚀老化。手轮的中心方孔尺寸做了严格的公差控制，与标准方轴配合时的间隙极小，转动过程中没有旷量，操作人员转动手轮的动作可以直接传递到轴系上，调节反馈非常直接，适合对调节精度有一定要求的工位使用。

　　从设计落地的角度看，这款手轮的冲压成型工艺适合批量生产，生产过程中材料利用率高，不需要复杂的机加工工序，零件的一致性好，同一批次的手轮轮廓尺寸、安装孔位公差都能保持稳定，设备厂商批量采购装配时不需要逐个做适配修整，能有效提升装配效率。轮体表面做了防锈处理，在常规车间环境下长期使用也不会出现锈蚀问题，不需要额外做表面涂装维护，日常使用的维护成本极低。在设备布局设计时，选用这款手轮只需要预留出直径50mm的转动空间，以及手轮厚度方向的安装间隙即可，不需要额外设计避让结构，对设备操作面板的布局设计非常友好，尤其是在密集布置多个调节手轮的面板上，小直径的设计能让多个操作件之间保持足够的安全操作间距，避免操作一个手轮时误碰相邻的调节部件。
