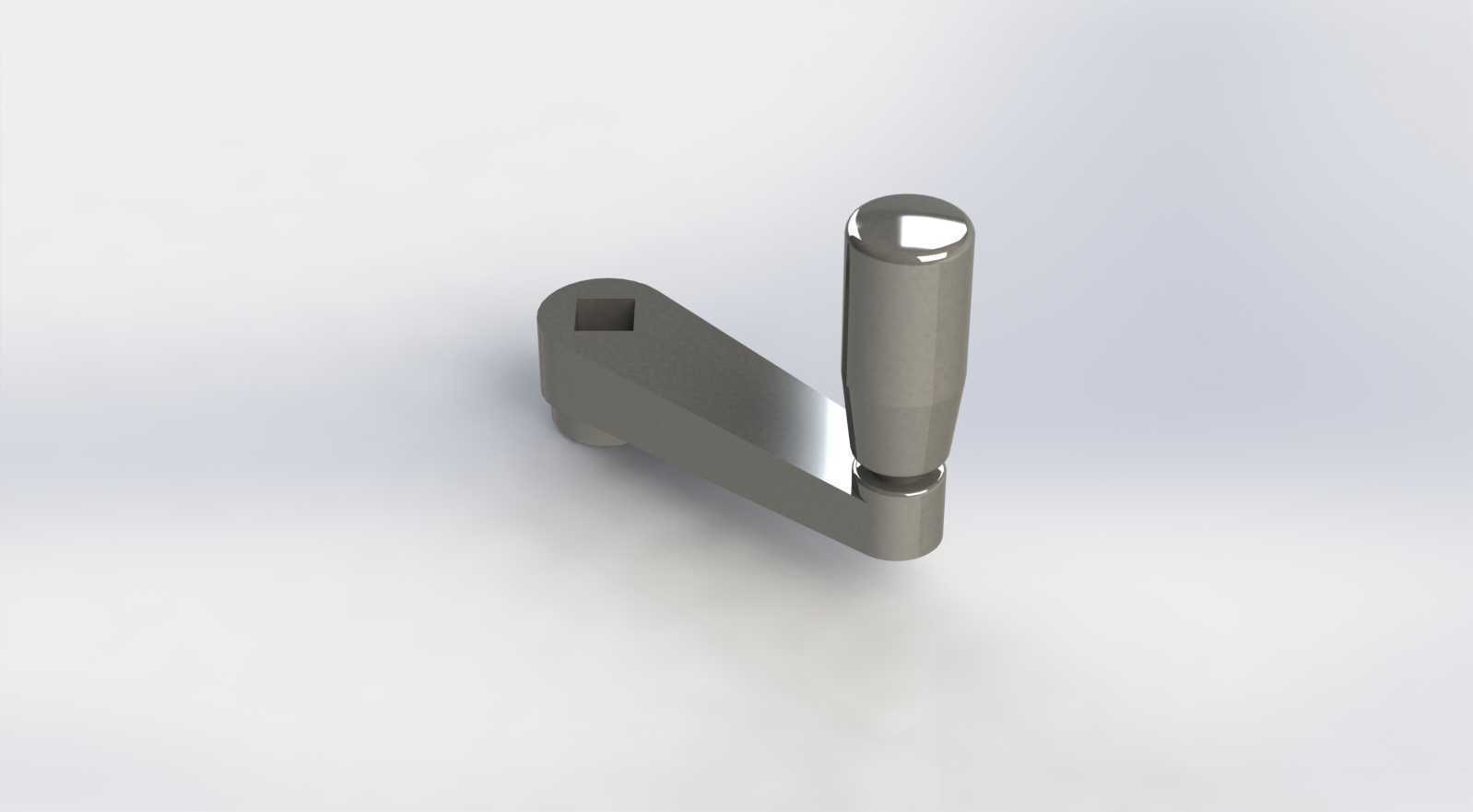

中心距64毫米方孔摇转式马尼维拉操作手柄

　　这款摇转式操作手柄是手动调节类设备的常用操作执行件，在各类需要小扭矩手动调节的工业设备上应用十分广泛，常见于机床进给调节、工装夹具锁紧调节、小型输送设备张紧调节、阀门启闭操作、印刷设备辊距调节等场景，操作人员通过握持手柄端部的握柄做圆周摇转动作，即可带动连接轴完成旋转调节，相比直柄式操作件，摇转结构的力臂更长，同等施力下能输出更大的扭矩，操作起来更省力，适合需要连续多圈旋转调节的工位。

　　从结构设计来看，该手柄采用分体式铰接结构，握柄与摇臂之间通过销轴铰接，摇转过程中握柄可随操作人员的握持角度自动转动，避免长时间摇转时磨手，提升操作的舒适度；摇臂的连接端采用方孔设计，方孔结构相比圆孔键连接，传动时的接触面积更大，能承受更大的扭矩载荷，不会出现打滑、滚键的问题，安装时直接将方孔套入对应规格的方轴上，加装轴向限位件即可完成固定，安装拆卸都十分便捷，日常维护更换时不需要复杂的工装，普通操作人员即可快速完成更换。

　　尺寸参数上，该手柄的摇臂中心距为64毫米，也就是方孔中心到握柄旋转中心的直线距离为64mm，这个尺寸属于中小规格的摇手柄，适配的操作扭矩范围在5N·m到15N·m之间，适合大部分轻载调节工位使用；握柄采用圆柱收腰造型，表面做光滑过渡处理，握持时贴合手掌轮廓，即使戴劳保手套操作也能稳定握持，不会出现滑脱的情况；摇臂本体采用等强度变截面设计，从方孔端到握柄连接端的截面厚度逐步过渡，既保证了整体结构的刚性，在满载荷摇转时不会出现明显的形变，又尽可能控制了整体重量，降低操作时的惯性阻力，长时间操作也不容易产生疲劳感。

　　在设计建模过程中，首先需要确定核心的中心距参数，根据适配设备的操作扭矩需求反推力臂长度，64mm的中心距是经过多轮实际操作验证的，兼顾了操作省力性和安装空间占用，不会因为力臂过长导致安装时和设备周边的其他部件产生干涉；方孔的尺寸公差按照H7级精度设计，和标准方轴的配合间隙控制在合理范围内，既不会因为间隙过大导致摇转时产生旷量，影响调节精度，也不会因为间隙过小导致安装困难，尤其是在设备使用一段时间后轴件出现轻微锈蚀或形变时，依然可以顺利装拆。

　　铰接部位的设计重点考虑了耐磨性能，销轴和铰接孔之间采用间隙配合，预留了润滑脂存储的微小空间，长期使用时可以定期加注少量润滑脂，降低铰接部位的磨损，延长手柄的整体使用寿命；摇臂的边角位置全部做了圆角过渡处理，没有尖锐的棱角，避免操作人员在操作过程中被划伤，符合工业设备操作件的安全设计规范；整体的金属表面做了哑光防锈处理，在车间多油污、多粉尘的使用环境下，不容易沾附油污积垢，日常清洁打理十分方便，同时也具备不错的防锈能力，即使在湿度较高的车间环境下长期使用，也不会轻易出现锈蚀卡滞的问题。

　　从安装边界来看，该手柄安装后，摇臂做整周旋转时的最大外轮廓半径为64mm加上握柄的半径，安装时需要在设备操作面预留直径不小于150mm的无干涉操作空间，保证摇转过程中不会和设备的防护罩、操作面板、相邻的其他操作件产生碰撞；握柄的轴向突出长度控制在合理范围内，不会因为突出过多导致操作人员经过时被剐蹭，同时也保证了足够的握持长度，不同手型的操作人员都能稳定握持。

　　在实际选型应用时，需要注意匹配对应方轴的尺寸，确认设备调节所需的最大扭矩不超过该手柄的额定承载范围，避免重载使用导致摇臂变形或方孔崩损；如果是用于经常需要调节的工位，建议定期检查铰接部位的销轴是否有松脱，摇臂和方轴的连接是否牢固，防止操作过程中手柄脱落引发安全问题；相比塑料材质的摇手柄，金属材质的该款手柄耐温范围更广，在设备周边有一定温度辐射的工位也能正常使用，不会因为高温出现材质软化、强度下降的问题，适配的工业场景更加宽泛。
