带折叠手柄可弯折圆盘式操作手轮

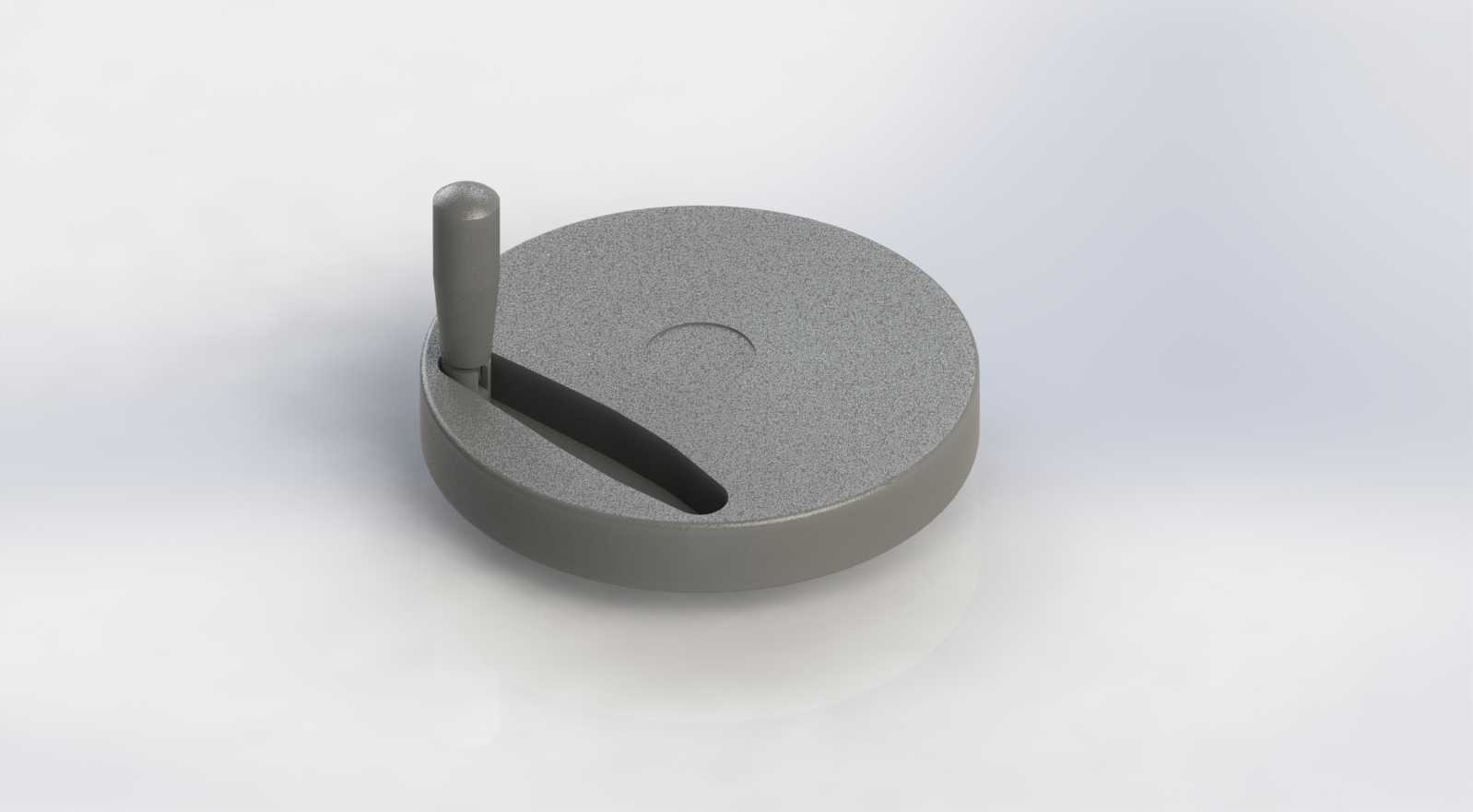

　　在各类工业设备的操作端，手动调节类操作件的设计合理性，直接影响一线操作人员的使用效率与操作安全，这类看似不起眼的小部件，往往需要结合实际工位的操作空间、施力需求、安全防护要求做针对性的结构优化。这款圆盘式操作手轮采用了可弯折收纳的手柄结构，主体为直径250mm的圆盘基体，整体采用工程聚合材质一体成型，盘面做了细微的磨砂纹理处理，既能够避免操作时手部打滑，也能在长期接触车间油污、切削液的工况下保持稳定的握持摩擦力，不会因为表面附着污渍出现操作滑脱的问题。

　　从实际应用场景来看，这类手轮多用于中小型机床的进给轴微调、工装夹具的位置调节、输送设备的张紧度手动调整、检测设备的位移台粗调等需要手动精准对位的工位，相比传统的固定手柄手轮，这款产品的手柄可以在非操作状态下弯折收纳进圆盘盘面的预留槽内，能够避免设备运行过程中突出的手柄剐蹭操作人员衣物，也能减少车间内物料转运时碰撞突出手柄造成的手轮变形、转轴偏移问题。很多车间现场的设备操作位往往空间局促，尤其是设备旁布置有管线、其他操作部件的时候，突出的长手柄很容易在人员走动时造成磕碰，可收纳的结构设计刚好解决了这一现场痛点，不需要额外在手柄外侧加装防护套或者防撞挡块。

　　在结构设计思路上，这款手轮的圆盘基体中心预留了标准的轴连接安装位，能够适配不同直径的调节轴，安装时可以通过键槽配合顶丝完成轴向与周向的固定，保证转动手轮时扭矩能够稳定传递到调节轴上，不会出现手轮空转的问题。手柄部分采用了圆柱式握持结构，握持段的直径符合成年人手部握持的人机工程尺寸，操作人员转动手轮时不需要过度弯曲指关节，长时间微调操作也不容易出现手部疲劳。手柄与圆盘基体的连接位置做了阻尼转轴结构，弯折时带有清晰的档位感，既可以在操作时将手柄扳到垂直于盘面的位置锁定，保证施力时手柄不会意外弯折，也能在收纳时将手柄完全嵌入盘面的弧形槽内，收纳后手柄表面与盘面基本齐平，不会突出盘面形成干涉。

　　从安装边界来看，这款手轮的圆盘厚度控制在合理范围内，安装时只需要在设备面板外侧预留出圆盘直径的转动空间，不需要额外预留手柄突出的额外空间，对于设备面板的开孔尺寸要求也和同直径的普通手轮保持一致，替换原有老旧手轮时不需要重新加工安装位，能够直接适配原有安装轴的尺寸，降低设备维护替换的成本。盘面的中心位置做了轻微的凹陷标识，能够帮助操作人员快速判断手轮的中心位置，在做对位调节时可以通过盘面的标记快速判断转动角度，提升微调的效率。材质方面选用的高强度工程聚合物，相比传统的铸铁手轮重量更轻，安装在设备轴端不会给调节轴带来额外的径向负载，长期使用也不会出现生锈、漆面脱落的问题，在有腐蚀性气体、高湿度的车间环境下也能保持稳定的结构强度，不会因为环境因素出现材质脆化、断裂的问题。

　　在实际操作的施力特性上，250mm的圆盘直径能够提供合适的力臂长度，操作人员只需要施加较小的握持力，就能够在调节轴端获得足够的调节扭矩，对于一些带有一定阻尼的调节机构，也不需要借助额外的加力杆就能够完成调节操作，避免了使用加力杆造成的手轮过载损坏问题。手柄的弯折转轴位置做了耐磨衬套设计，经过上万次的弯折操作也不会出现松旷的问题，长期使用后手柄依然能够保持稳定的锁定状态，不会因为转轴磨损出现操作时手柄晃动的情况。盘面的边缘做了小圆弧倒角处理，即使操作人员手部意外碰到转动的手轮边缘，也不会被尖锐的棱边划伤，符合工业设备操作件的安全设计要求。
