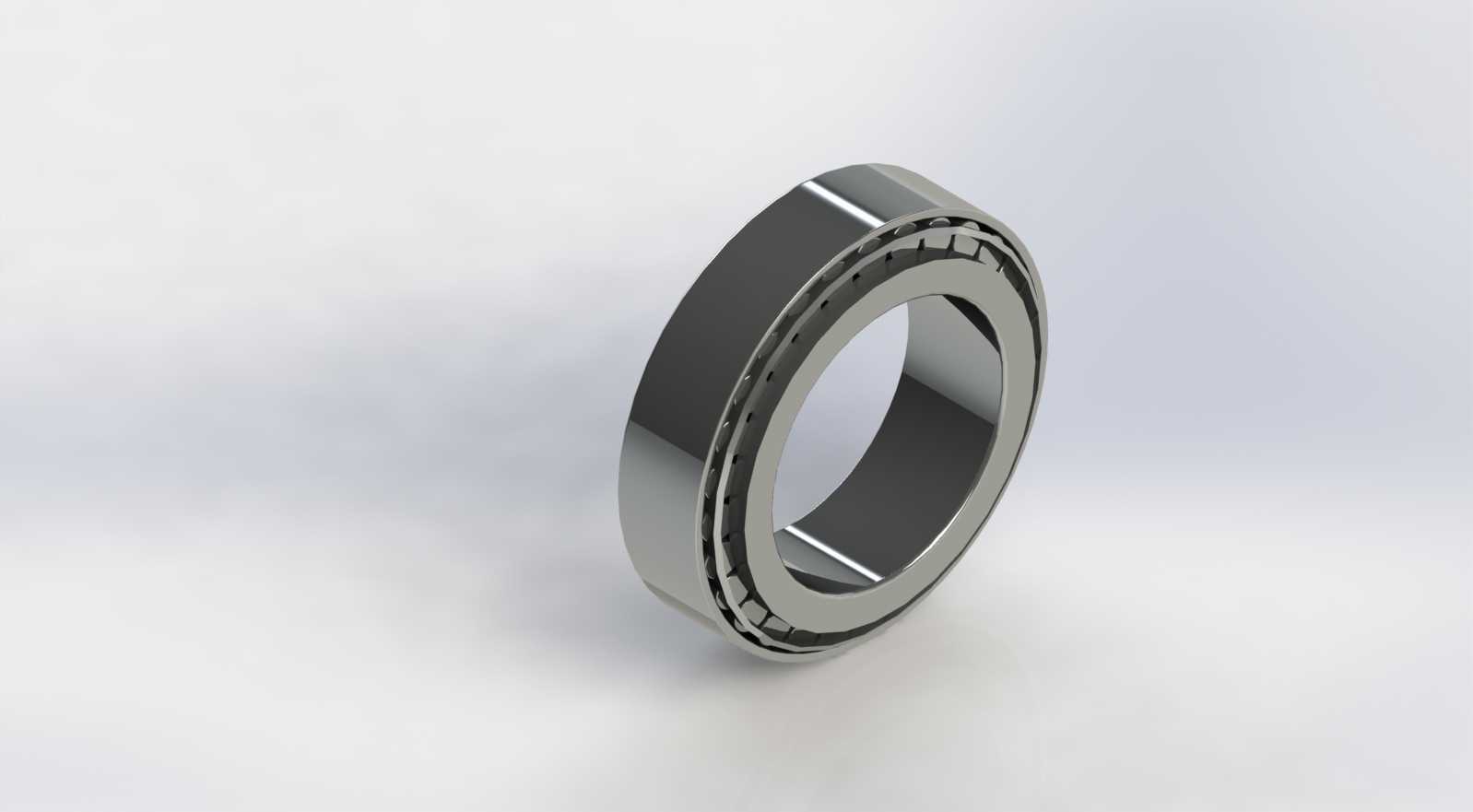

圆锥滚子轴承33017结构三维数模

　　在各类重载传动系统的径向与轴向联合载荷支承场景中，圆锥滚子轴承始终是核心的基础承载部件，33017型圆锥滚子轴承的设计，正是针对中低速重载工况下的复合载荷承载需求开发，其结构采用内圈带挡边、外圈可分离的经典圆锥滚子布局，滚动体为截锥形滚子，滚子的锥面母线延长线会与轴承轴线交汇于同一点，从几何原理上保证滚动体在滚道上做纯滚动，避免滑动摩擦带来的早期磨损与温升问题。

　　从实际设备应用来看，这类轴承常被布置在商用车驱动桥轮毂、减速器输入输出轴、冶金设备轧辊支承端、工程机械行走机构轮边等位置，这类场景的共性是设备运行时既存在垂直于轴线的径向载荷，比如设备自重、工件切削反力、路面冲击载荷，又存在平行于轴线的轴向载荷，比如斜齿轮啮合产生的轴向分力、车辆转向时的侧向力、传动系轴向窜动带来的冲击力，普通深沟球轴承无法承受大的轴向载荷，圆柱滚子轴承仅能承载径向载荷，而圆锥滚子轴承可同时承受两类载荷的复合作用，且承载能力远高于同尺寸的球轴承，适配这类重载冲击的工况需求。

　　该轴承的设计过程中，首先要确定的是接触角参数，33017属于大接触角圆锥滚子轴承范畴，接触角的取值直接决定了轴向承载能力的占比，接触角越大，轴向承载能力越强，对应的极限转速会略有降低，这一参数匹配是针对重载低速场景做的平衡，避免在高轴向载荷下出现滚子端面与内圈挡边的过度磨损。其次是滚子的数量与排布，33017的滚子沿圆周均匀排布，滚子之间采用冲压保持架做间隔，保持架的窗孔尺寸与滚子锥度做匹配设计，既保证滚子运转时的灵活度，又限制滚子的歪斜量，避免滚子在载荷作用下出现偏斜导致的边缘应力集中。滚道的凸度设计也是核心细节，无论是内圈滚道还是外圈滚道，都设计有微量的对数凸度，当轴承承受重载出现轻微弹性变形时，滚道与滚子的接触应力能均匀分布在整个接触面上，避免滚道两端出现应力峰值导致的点蚀失效，大幅提升轴承的疲劳寿命。

　　从安装边界与尺寸配合来看，该轴承为分离型结构，安装时可分别将内圈组件（带滚子与保持架）压装到轴颈上，外圈压装到轴承座孔内，安装过程中可通过调整内圈与外圈的轴向相对位置来设置合适的预紧量，预紧量的控制直接影响轴承的运转精度与寿命，预紧量过小会导致轴系运转时出现窜动，影响传动精度；预紧量过大会增大摩擦阻力，导致轴承温升过高，出现早期烧损。轴颈与内圈的配合通常采用过盈配合，保证内圈与轴同步旋转，避免配合面出现蠕变磨损；外圈与轴承座孔的配合根据工况可选择过渡配合或者小间隙配合，方便安装拆卸，同时适应轴系受热后的少量轴向伸长。轴承的密封与润滑配套也需要结合使用场景设计，在开式传动场景下需要加装外置密封件，防止粉尘、水汽进入滚道内部，润滑方式通常采用锂基脂润滑或者齿轮油飞溅润滑，保证滚子与滚道接触面之间形成稳定的油膜，降低摩擦系数。

　　在三维建模过程中，需要严格还原各部件的几何特征：内圈的大挡边端面需要设计有微量的锥度，与滚子大端面的球面做匹配，保证滚子端面与挡边之间形成合理的滑动摩擦面，同时留存润滑脂的存储空间；保持架的窗孔需要做倒角处理，避免与滚子棱边出现干涉；外圈的外圆柱面、内圈的内圆柱面的圆柱度公差需要在数模中通过几何特征体现，方便后续做装配干涉检查与有限元分析。建模完成后可直接用于轴系的虚拟装配，验证轴承与轴肩、轴承座孔挡边的安装间隙，检查润滑通道的布置是否合理，也可导入仿真软件做轴承的载荷分布分析、接触应力计算，提前预判不同载荷工况下的轴承寿命，为设备的整体结构优化提供基础数据支撑。
