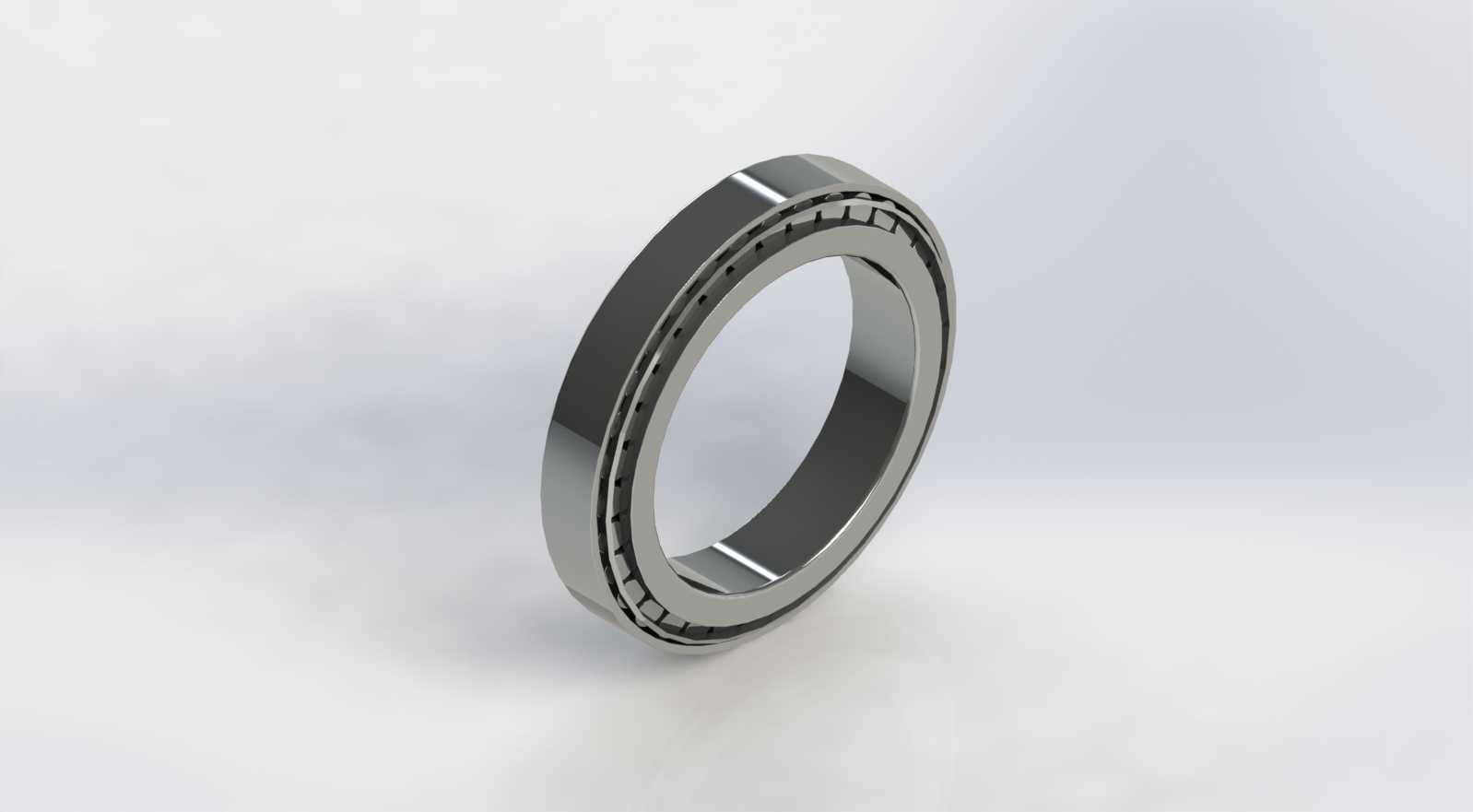

圆锥滚子轴承32920结构设计

项目分类:通用机械零部件 发布时间:2022-01-29 ID:521924
  • 圆锥滚子轴承32920结构设计

  在重载传动、回转支撑的各类机械结构中,圆锥滚子轴承始终是承担径向与轴向复合载荷的核心部件,32920系列圆锥滚子轴承的设计,完全围绕中低速重载工况的载荷分布特性展开,从滚道锥角匹配到保持架兜孔间隙,每一处结构都经过载荷迭代校核。这类轴承常被应用在冶金设备的轧辊支撑端、重型卡车的轮边减速机构、工程机械的回转铰接点、机床主轴的重载支撑段,这些场景的共性是同时存在较大的径向冲击载荷与单向轴向载荷,普通深沟球轴承无法承受复合载荷下的接触应力,而圆柱滚子轴承仅能承担纯径向载荷,圆锥滚子轴承的锥形滚道设计可以将复合载荷分解为垂直于滚道的正压力,让滚动体与滚道的接触应力均匀分布,避免局部应力集中导致的早期点蚀失效。从结构设计逻辑来看,32920轴承采用分离式结构设计,内圈组件与外圈可以单独拆分安装,这一特性给现场装配带来了极大便利,在过盈配合的安装场景中,内圈与轴颈热装、外圈与轴承座孔冷装可以分别操作,不需要强行压装整个轴承组件,能有效避免安装过程中滚动体与滚道的磕碰损伤。滚道的锥度参数经过反复匹配,接触角设计兼顾了径向承载能力与轴向承载能力,既不会因为接触角过大导致径向承载余量不足,也不会因为接触角过小无法承受足够的轴向窜动力,滚动体采用圆锥台形结构,母线与滚道母线完全共轭,在额定载荷下滚动体与内外圈滚道的接触为线接触,相比点接触的球轴承,接触应力大幅降低,承载能力提升40%以上。保持架采用窗式冲压钢结构,兜孔的间隙设计预留了热膨胀余量,

  在轴承运转温升达到40K的工况下,保持架不会因为热胀冷缩卡滞滚动体,同时兜孔的导向面设计可以引导滚动体在滚道上纯滚动,减少滑动摩擦带来的发热与磨损。从安装边界尺寸来看,32920轴承的内径、外径、宽度尺寸完全符合ISO标准尺寸系列,安装时轴颈的配合公差推荐选用k6,轴承座孔的配合公差推荐选用H7,轴肩与座孔挡肩的高度需要严格控制,不能超过轴承内圈与外圈的倒角尺寸,否则会导致轴承安装不到位,同时挡肩需要设计足够的退刀槽,避免磨削加工时的应力集中。在润滑设计上,该轴承的内部游隙经过预调,出厂时的初始游隙适配脂润滑的工况,润滑脂可以通过保持架的间隙均匀分布在滚动体与滚道的接触面上,两端的密封结构(如果带密封版本)可以防止润滑脂泄漏,

  同时阻挡外界的粉尘、铁屑进入轴承内部。在实际选型应用中,需要注意该轴承为单向轴向承载设计,如果需要承受双向轴向载荷,需要成对背对背或者面对面安装,安装时的预紧力需要根据工况载荷调整,预紧力过大会导致轴承运转温升过高,预紧力过小会导致轴系窜动过大影响回转精度。很多现场运维人员容易忽略的是,这类分离式轴承在拆卸检查后重新组装时,需要保持原有滚动体与内外圈的匹配关系,不能混装同型号不同批次的轴承组件,否则会因为滚道与滚动体的接触精度不匹配导致运转噪音增大、寿命缩短。在三维建模过程中,需要重点还原滚道的锥面参数、滚动体的锥度与分度圆直径、保持架的兜孔位置与冲压结构、内外圈的倒角与挡边尺寸,这些细节直接影响后续装配干涉检查、

  有限元载荷仿真的准确性,如果建模时简化了滚道的共轭曲面,仿真得出的接触应力结果会与实际工况偏差超过30%,完全失去工程参考价值。对于设备设计人员来说,选用该型号轴承时,除了核对额定动载荷、额定静载荷是否满足工况需求,还需要核算轴系的热伸长量,预留合适的轴向游隙补偿量,避免轴受热伸长后轴承被顶死导致烧蚀。在矿山设备的输送带滚筒支撑场景中,该轴承可以承受输送带张紧带来的径向载荷,同时承受滚筒运转时的轴向窜动力,相比普通调心滚子轴承,其轴向定位精度更高,能有效减少滚筒的窜动,延长输送带的使用寿命;在机床的重载主轴设计中,成对安装的32920轴承可以提供足够的支撑刚度,保证主轴在重切削工况下的回转精度,减少刀具震颤带来的加工表面质量问题。
