直径100毫米铝合金三辐手轮结构设计

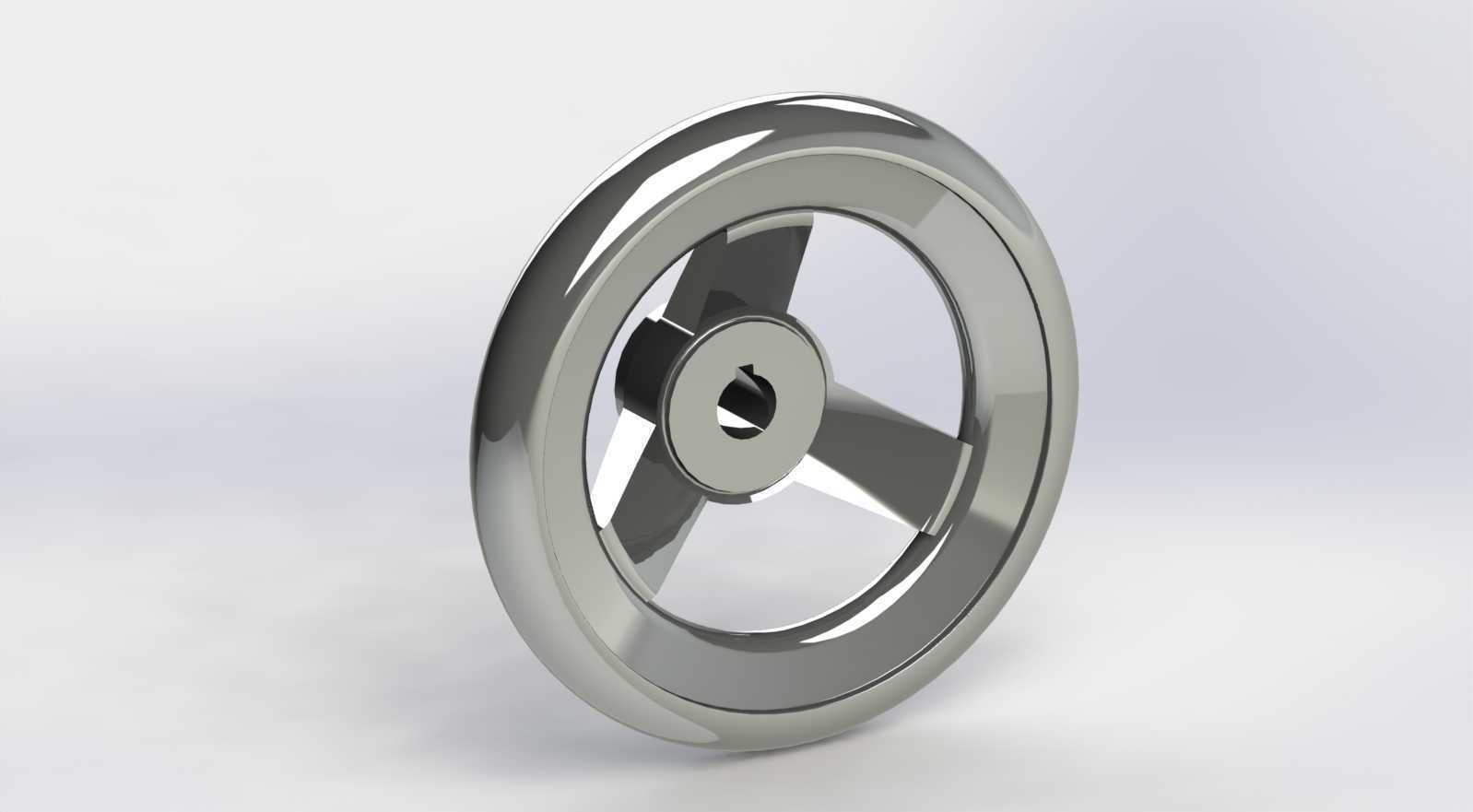

　　在各类工业设备的手动操作环节，手轮作为直接传递操作力矩的人机交互部件，其结构合理性、握持舒适度与安装适配性直接影响设备调试、微调作业的效率与操作精度。这款直径100mm的三辐式手轮，采用铝合金材质加工成型，适配DIN 950 k10型安装标准，主要面向中小型工业设备的手动调节工位设计，常见应用场景包括机床进给微调、阀门开度手动控制、工装夹具位置调节、小型输送设备张紧度调整等需要小力矩精准操作的工位。

　　从实际使用场景来看，小直径手轮通常对应操作力矩需求较低、调节行程较短的工位，100mm的轮缘直径刚好适配成年操作者单手握持旋转的操作习惯，无需大幅摆动手臂即可完成整圈旋转操作，在设备旁操作空间局促的场景下，不会因为手轮尺寸过大与周边管线、结构件产生干涉。三辐式的轮辐设计并非单纯的外观选择，相较于两辐结构，三辐布局在任意旋转角度下都能保证至少一根轮辐处于便于施力的位置，操作者无需刻意调整手轮角度即可快速发力转动；相较于四辐及以上的多辐结构，三辐设计在保证轮体结构强度的前提下，减少了材料用量，降低了手轮自身转动惯量，微调操作时不会因为惯量过大导致调节过位，同时辐条之间的镂空区域也便于操作者快速穿入手指发力，在戴劳保手套操作的工况下也能保证足够的握持摩擦力。

　　材质选择上采用铝合金，相比传统铸铁手轮，铝合金的密度更低，同尺寸下整体重量仅为铸铁件的三分之一左右，安装在设备伸出轴端时，不会给轴端带来额外的偏重负载，长时间使用不会因为手轮自重导致轴端密封件偏磨；同时铝合金的表面氧化处理后具备不错的防锈能力，在普通车间环境下无需额外涂漆防护，金属质感的表面也不容易附着油污，日常清洁维护更加方便，即便接触到切削液、润滑油等常见车间介质，也不会出现表层剥落、锈蚀卡滞的问题。轮缘位置做了圆弧过渡的加厚处理，握持时手掌接触的位置没有尖锐棱角，长时间旋转操作不会硌手，轮缘表面的细微车削纹理也能增加握持摩擦力，手上沾有少量油污时也不容易打滑。

　　安装结构上，中心的安装孔带键槽设计，符合标准的轴连接要求，安装时只需将手轮套入对应直径的操作轴，通过平键传递扭矩，再用轴端挡圈锁紧即可完成固定，不需要额外加工定制连接结构，适配符合DIN 950 k10标准的所有安装轴端，替换老旧损坏手轮时可以直接互换，不需要修改设备原有结构。中心轮毂位置做了加厚处理，键槽周边的壁厚足够承受常规操作下的扭矩冲击，即便操作者偶尔施加较大的瞬时力矩，也不会出现轮毂开裂、键槽崩损的问题。轮辐与轮缘、轮毂的连接位置都做了圆角过渡，没有应力集中的直角结构，压铸成型后经过去毛刺处理，所有边缘位置都不会划手，装配过程中也不会割伤操作者的劳保手套。

　　从安装边界来看，这款手轮的轴向厚度控制在紧凑范围内，安装后伸出安装面的距离较短，在设备操作面板旁安装时，不会过多占用操作通道空间，手轮旋转过程中，轮缘的最大回转直径就是100mm，安装时只要预留出半径50mm以上的无遮挡空间，即可保证手轮360度旋转无干涉，不需要额外预留过大的操作空间。对于设备设计人员来说，选用这款标准手轮时，不需要额外绘制手轮的详细加工图纸，直接在装配体中调用对应模型即可完成干涉检查、安装位置匹配，大幅缩短设计阶段的标准件选型与绘图时间。

　　在实际设备调试场景中，这类小直径铝合金手轮的操作反馈十分清晰，因为自身重量轻、转动惯量小，微调时的转动阻尼感完全来自设备轴端的负载，不会因为手轮自身的惯性误导操作者的力度判断，在进行零点校准、进给量微调这类需要精准控制转动角度的操作时，操作者可以很轻松地控制转动幅度，不会出现调节过量需要反复回调的情况。三辐结构的受力分布也更加均匀，长期频繁使用后，轮辐不会因为长期单向受力出现变形，轮缘的圆度可以长期保持，旋转时不会出现偏摆、晃动感，操作手感始终保持一致。相较于塑料材质的手轮，铝合金手轮的抗老化性能更好，在车间温度变化、紫外线照射的环境下不会出现材质变脆、开裂的问题，使用寿命更长，后期维护替换的成本更低。
