带操作手柄的100mm直径调节手轮

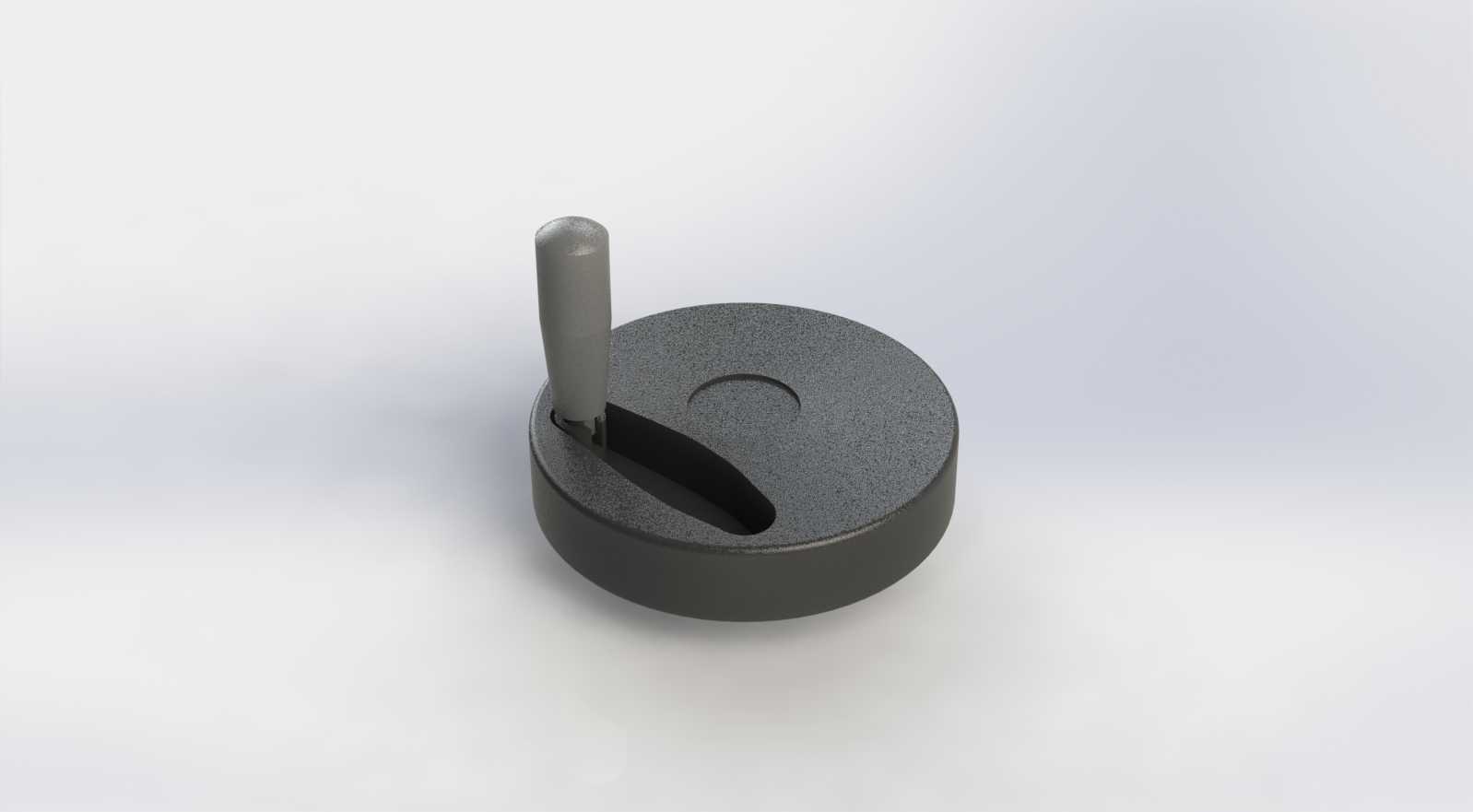

　　在各类工业设备的操作端，手动调节部件的操作手感、定位可靠性直接影响设备调试效率与操作安全性，这款带可拆卸操作手柄的圆盘式调节手轮，就是面向中小载荷手动调节场景开发的操作件。从实际应用场景来看，这类手轮常见于中小型机床的进给调节工位、印刷设备的张力微调机构、包装生产线的导辊位置调整端、试验台架的参数调节部位，操作人员通过转动手轮带动连接的丝杆或转轴，实现直线位移或角度偏转的精准控制，相比无手柄的光面手轮，附带的直立式操作手柄能大幅降低转动时的施力难度，尤其是需要频繁微调、单次转动角度不大的工位，操作人员单指即可拨动手柄完成小幅度调节，需要大行程转动时也能握持手柄整圈转动，施力力臂更长，操作更省力。

　　从功能特性上看，这款手轮的圆盘主体采用高强度工程聚合物材质成型，相比传统铸铁手轮重量降低60%以上，同时具备优异的耐油污、耐弱酸碱腐蚀性能，在切削液飞溅的机床工位、有少量清洗剂接触的包装设备工位都能长期使用，不会出现铸铁件常见的锈蚀掉漆问题。圆盘边缘做了细微的防滑纹理处理，即便操作人员佩戴沾有少量油污的劳保手套，也能稳定握持手轮边缘施力，不会出现打滑脱手的情况。手轮盘面预留的偏心弧形槽是锁紧定位结构的配合位，当手轮转动到目标位置后，配套的锁紧销可卡入该槽位实现位置锁定，避免设备运行过程中受振动影响出现手轮自转、参数偏移的问题，这个弧形槽的行程范围对应手轮整圈转动中的有效调节区间，能避免操作人员超行程转动损坏内部传动结构。

　　设计思路上，这款手轮优先考虑了操作安全性与安装适配性，直立式操作手柄采用可拆卸式结构，当设备安装空间局促、手轮外侧没有足够的手柄转动空间时，可将手柄拆下，直接通过手轮盘面施力转动，适配不同的安装空间约束。手轮中心的安装孔采用标准键槽配合结构，可直接与直径匹配的调节轴端配合，不需要额外加工转接结构，降低安装适配的加工成本。手轮整体做了无锐角处理，所有边缘位置都做了R2以上的圆角过渡，即便操作人员快速转动手轮，也不会被锐边划伤，符合工业设备操作件的安全设计规范。

　　外形尺寸与安装边界方面，这款手轮的圆盘主体直径为100mm，属于中小规格的调节手轮，适配的调节轴端直径范围在8-12mm之间，安装后手轮盘面距离安装基准面的突出高度为35mm，操作手柄直立状态下的总高度为72mm，安装时需要预留出手柄整圈转动的空间，即手轮中心外侧至少预留60mm的无遮挡径向空间，若采用无手柄安装模式，径向预留空间只需大于手轮半径52mm即可。手轮盘面的厚度为18mm，自身重量仅120g左右，安装在细长调节轴端时不会给轴端带来过大的偏载，避免长期使用后出现轴端弯曲变形的问题。在实际选型匹配时，需要注意手轮的额定操作扭矩不超过5N·m，适合轻载调节场景，若用于大载荷的锁紧调节工位，需要选择更大直径的手轮型号来匹配更大的施力力臂。
