直径500mm铝制五辐手轮结构设计

　　这款直径500mm的铝制手轮，是工业设备手动操控场景中十分常见的操作执行部件，在各类需要人工微调、手动进给、应急操作的设备工位上都能见到这类结构的身影。从实际应用场景来看，这类大直径手轮常被配置在中大型机床的进给轴调节端、工业管道阀门的启闭操作端、印刷包装设备的工位调整端、输送线的张紧调节机构上，相比小直径手轮，500mm的轮缘直径能够在同等握持力下提供更大的操作力矩，操作人员无需施加过大的握力就能带动负载端的轴系转动，尤其适合需要频繁手动调节、操作负载较大的工位，长时间操作也不容易产生手部疲劳。

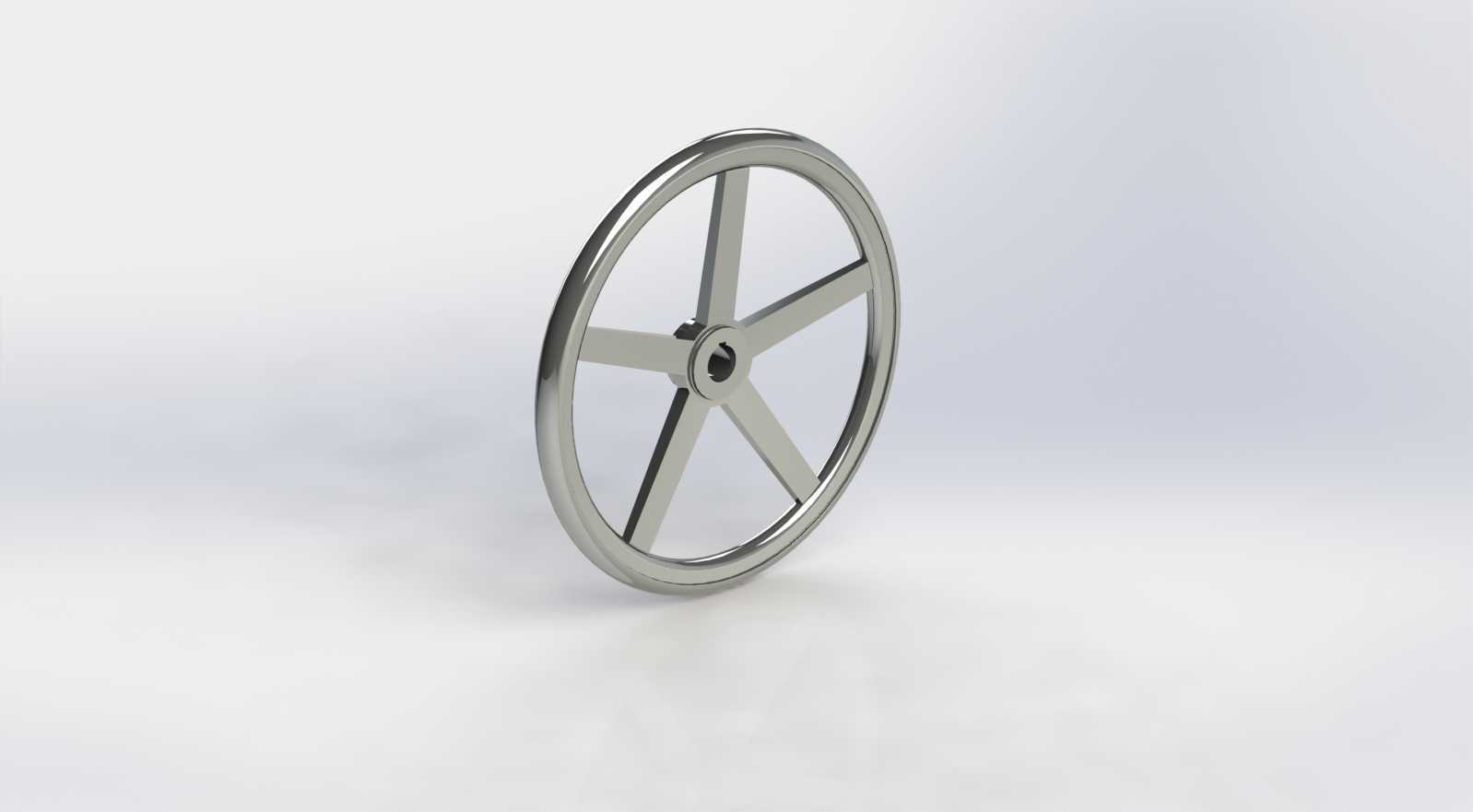

　　从结构设计思路来看，这款手轮采用五辐式支撑结构，而非传统的三辐或者实心轮盘结构，核心考量是在保证整体结构刚性的前提下尽可能降低自重。整体采用铝合金材质加工成型，相比铸铁手轮重量降低近六成，安装在设备轴端时不会给轴系带来额外的偏载负荷，同时铝合金的表面氧化处理层具备不错的防锈抗腐蚀能力，即便在有少量切削液、潮湿空气的车间环境中使用，也不容易出现锈迹卡滞的问题。五根辐条采用等角度均匀分布的布局，每根辐条的截面都做了变厚度设计，靠近轮毂的位置截面厚度更大，向轮缘方向逐渐平滑过渡，这种设计能够让操作时的力矩传递更均匀，当操作人员在轮缘任意位置施加切向力时，辐条不会出现局部应力集中的问题，即便承受瞬时的较大操作冲击力，也不会出现辐条断裂、变形的情况。

　　手轮的核心安装部位是中心的轮毂孔，轮毂部分做了加厚设计，孔内预留了键槽安装位，能够与设备端的传动轴通过平键实现周向固定，避免手轮与轴之间出现相对打滑的问题，轮毂端面还设计了紧定螺钉孔，安装完成后可以通过紧定螺钉实现轴向定位，防止设备运行过程中手轮出现轴向窜动甚至脱落的风险。轮缘部分做了圆弧过渡的握持面，表面没有尖锐的棱角，操作人员握持时手掌能够与轮缘表面充分贴合，即便是戴劳保手套操作也不会出现硌手、打滑的情况，轮缘的厚度经过反复优化，既不会因为过薄导致握持时割手，也不会因为过厚增加不必要的重量。

　　从安装边界尺寸来看，这款手轮的总厚度控制在合理范围内，安装时不会占用过多的设备轴向空间，轮毂的安装孔尺寸适配常规的设备操作轴径，不需要对设备原有轴端做额外的改造就能直接替换安装。在实际选型过程中，需要注意手轮的安装轴径、键槽尺寸要与设备端的轴系参数匹配，同时要确认操作空间是否足够容纳500mm直径的轮体转动，避免手轮转动时与设备周边的防护罩、管线等部件发生干涉。这类手轮在设计时还考虑了动平衡性能，五辐对称结构让手轮在随轴快速转动时不会产生额外的离心振动，即便在一些需要手轮随轴同步转动的设备工位上，也不会因为偏重问题带来设备抖动、操作不稳的情况。

　　在实际使用过程中，这类铝制手轮相比传统的胶木手轮、铸铁手轮，抗冲击性能更优异，即便受到意外的磕碰也不容易出现碎裂、掉块的问题，日常维护只需要定期清理轮毂孔内的灰尘、碎屑，在键槽位置涂抹少量润滑脂就能保证长期顺畅使用，不需要做额外的防腐保养。对于结构设计人员来说，在选用这类手动操作件时，除了关注手轮的直径、安装孔尺寸之外，还要核算手轮能承受的最大操作力矩是否满足工位的负载需求，这款500mm直径的铝制手轮能够满足绝大多数中低负载手动调节工位的力矩需求，不需要额外增加减速机构就能直接完成操作，能够简化设备的操作端结构设计，降低整体的制造成本。
