船型翘板式电源通断控制开关结构

　　在低压电气控制回路的终端操作环节，这类翘板开关是小功率负载通断控制里应用最广的基础控件之一，从桌面小型仪器、工控设备操作面板，到民用电器、小型机电装置的供电回路里，都能见到这类结构的身影。不同于旋钮式、按压式开关的操作逻辑，翘板结构依靠绕固定支点的摆角实现触点的闭合与分断，操作时的施力方向与面板平面呈小角度倾斜，手指搭靠在翘板表面时不需要垂直施加按压力，长时间频繁操作的疲劳度更低，也不容易因为面板表面凝露、沾附油污出现打滑的情况。

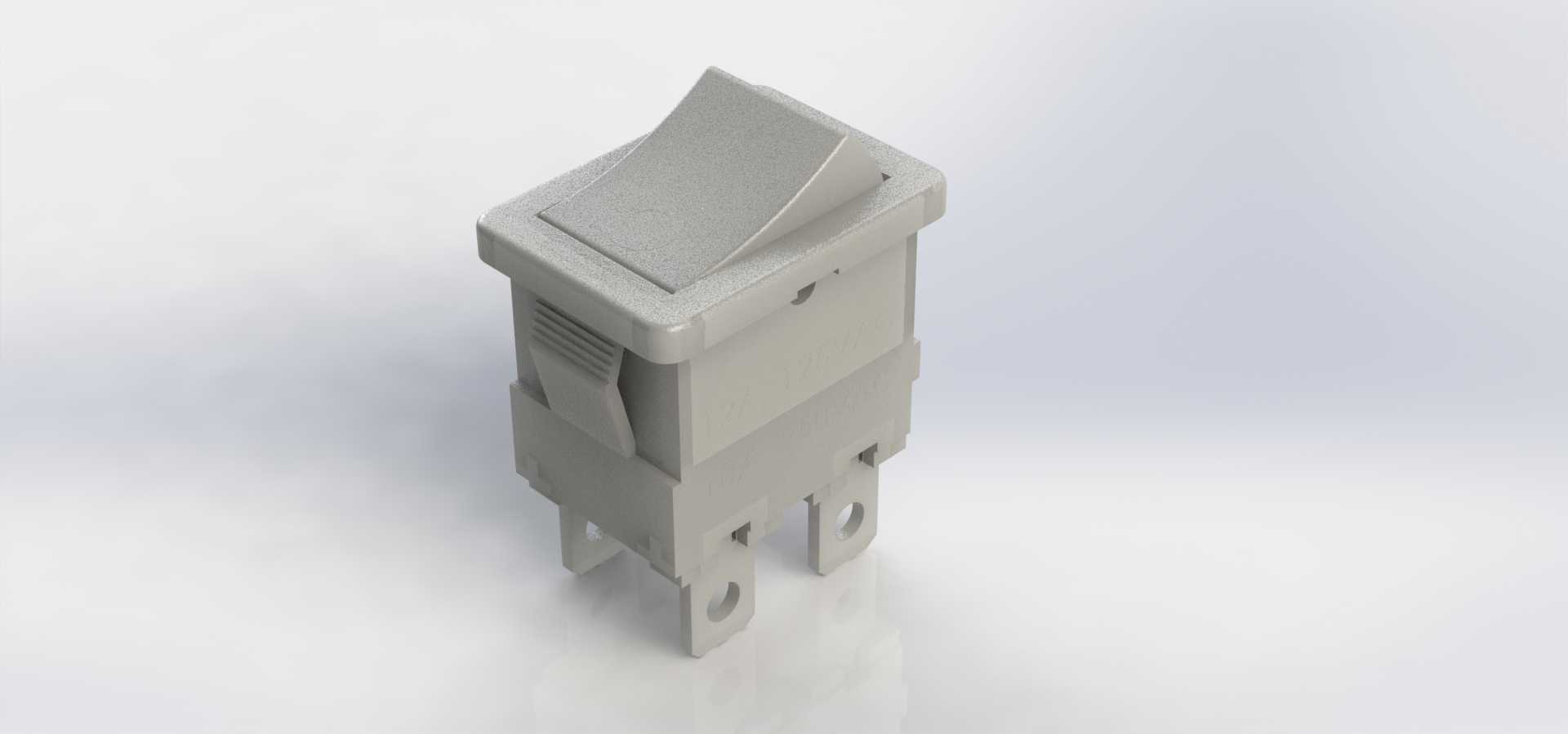

　　从结构设计的角度看，这款开关采用了嵌入式卡装的固定方式，外壳主体为方形带安装止口的结构，安装时只需要在设备面板上开出对应尺寸的方孔，将开关本体从面板正面推入，依靠壳体两侧的弹性卡爪就能卡在面板背面，不需要额外加装固定螺母或者打螺丝，装配效率比螺纹固定式的开关高很多，也不会出现螺母松动导致开关在面板内转动移位的问题。壳体下部伸出的两个带安装孔的接线端子，是用来压接导线的结构，端子上的圆孔可以适配不同规格的冷压端子，也可以直接将剥好的导线穿入后用螺丝压紧，接线时不需要区分进出线方向，单极通断的回路里正反接线都不影响正常使用，对现场装配的容错率更高。

　　翘板的操作面做了微倾斜的弧度设计，不是完全平整的平面，手指接触时的贴合度更好，翘板和壳体之间的配合间隙控制得比较均匀，既保证翘板摆动时不会出现卡滞，也能避免较大的灰尘、杂物从缝隙掉入开关内部影响触点接触。壳体侧面的防滑筋结构，一方面是在安装推入面板时增加摩擦力，方便操作人员施力，另一方面也能和面板开孔的侧壁形成微量的过盈配合，进一步减少开关在孔位内的晃动量。

　　设计这类开关的三维结构时，首先要确认的就是安装边界尺寸：面板开孔的长宽尺寸要和壳体的卡装段尺寸匹配，预留的单边间隙不能超过0.2mm，间隙过大会导致开关安装后松动歪斜，间隙过小则会出现装配困难甚至卡裂壳体的问题；开关装入面板后，正面翘板突出面板的高度要控制在合理范围，突出过高容易在设备搬运、擦拭过程中被误碰触发通断，突出过低则会导致操作时手指没有足够的施力空间，操作手感变差。其次是翘板的摆动角度设计，通常这类开关的翘板总摆角在15度到20度之间，角度过小会导致触点分断距离不足，带负载分断时容易拉弧烧蚀触点，角度过大则会增加操作行程，操作时的顿挫感变强，也会增大开关整体的纵向占用空间。

　　在实际选型应用中，这类开关通常用来控制额定电流10A以内的交流低压回路，不需要额外加装灭弧结构，依靠触点分断时的自然拉弧距离就能保证可靠分断，壳体采用的是阻燃绝缘材质，即使触点出现轻微拉弧也不会引燃外壳，满足低压电气控件的安全要求。开关的内部触点采用银合金材质，相比纯铜触点的导电性能更好，长时间通电的发热量更低，频繁通断的使用寿命也更长，日常使用中不需要额外的维护，只要接线端子压接牢固，就能在设备的全生命周期内稳定工作。

　　建模过程中需要重点关注几个配合尺寸的公差：翘板和壳体上的转轴配合孔，同轴度公差要控制在0.05mm以内，否则翘板摆动时会出现一侧卡滞、另一侧间隙过大的问题；两侧弹性卡爪的变形量要做校核，推入安装孔时卡爪的最大变形量不能超过材料的弹性变形极限，避免卡爪出现塑性断裂导致固定失效；接线端子的安装孔位置要和壳体内部的触点位置对齐，保证导线压接后不会和壳体内部的其他结构产生干涉，同时端子伸出壳体的长度要足够，保证接线后导线的绝缘层不会进入壳体内部，避免影响触点的正常动作。

　　这类开关的结构看似简单，但每个尺寸的设计都和实际装配、使用体验直接相关，比如翘板表面的倾斜角度，不是随意设定的数值，而是结合普通人手指操作时的自然角度做的优化，操作时手指不需要刻意弯曲调整角度，自然搭靠上去就能完成拨动动作；壳体下部的定位台阶，是安装时的深度限位结构，推入面板时台阶面贴到面板表面就说明安装到位，不需要操作人员反复调整推入深度，能有效降低现场装配的作业难度。
