电动汽车驱动用三相异步电机结构

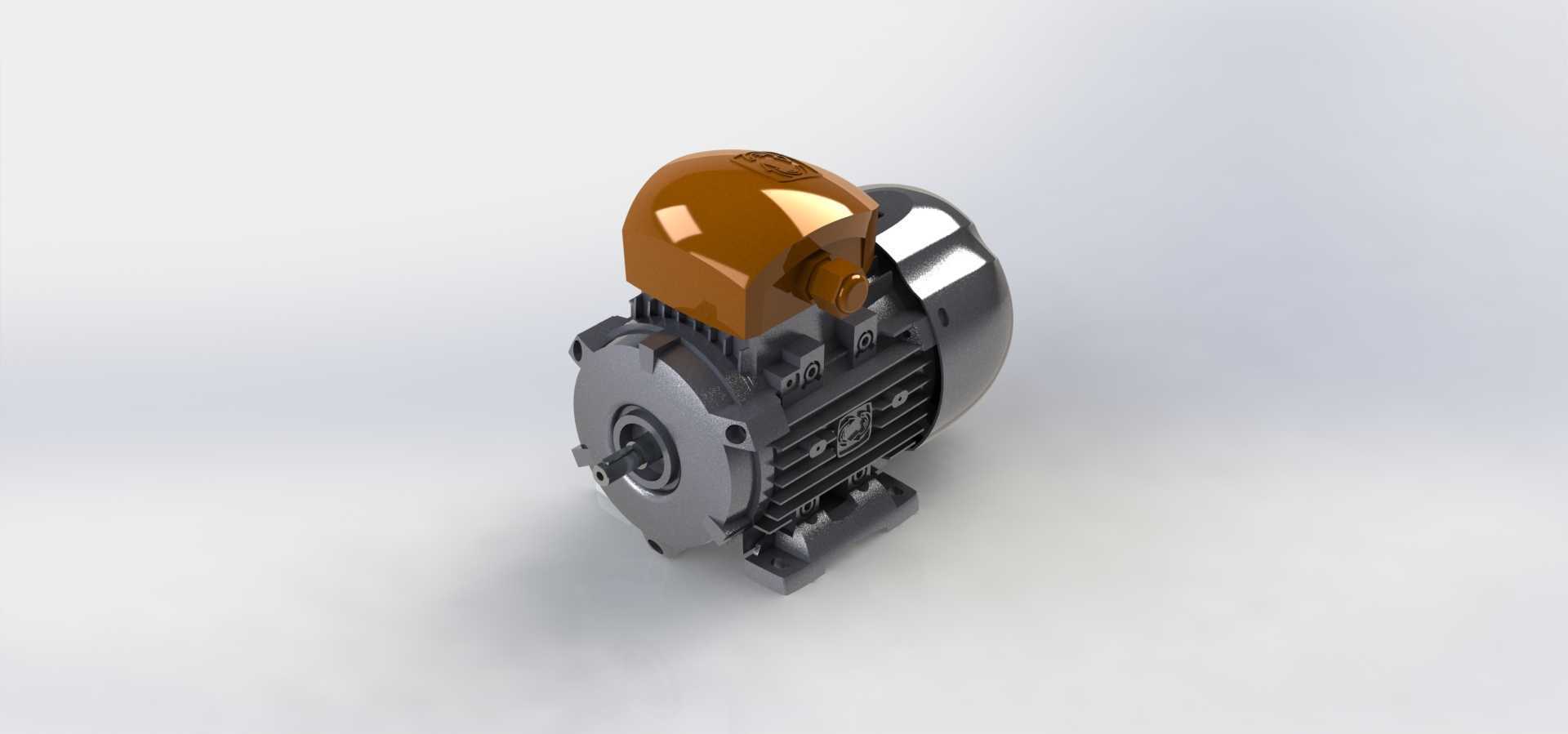

　　这款电机的三维结构还原，最初是在做低速电动车动力总成匹配项目时梳理的参考结构，日常在新能源商用车、场地低速电动车、厂区转运电瓶车的动力单元选型中，这类铝壳三相异步电机的应用占比一直不低。不同于乘用车常用的永磁同步电机，这类异步电机的过载耐受能力更强，对复杂工况的电压波动适应性更好，在没有高精度矢量控制需求的场景下，维护成本也更低，很多厂区内部的电动搬运车、景区观光电动车的动力源都会选用同结构的产品。

　　从实际功能来看，该电机承担整车行驶的动力输出职能，将电池输出的电能转化为旋转机械能，通过输出轴连接减速器或者传动带轮，把扭矩传递到车辆驱动轮上。结构上采用了顶置接线盒的布局，接线盒的棕色绝缘护罩做了凸起的加强筋，既提升了壳体的抗冲击强度，也能在接线完成后形成足够的爬电距离，避免车辆行驶中溅水、积尘导致的接线端子短路。电机的机壳采用径向散热筋设计，散热筋的排布顺着电机旋转的气流方向做了倾斜优化，当电机随车辆行驶处于迎风状态时，气流可以顺着散热筋的沟槽快速带走壳体热量，不需要额外加装独立散热风扇就能满足额定功率下的散热需求，这一点对于安装空间紧凑的电动车来说，能省出不少布置空间。

　　做三维建模的时候，首先要卡准安装边界：电机的底脚安装孔距、输出轴的轴径与键槽尺寸、接线盒的出线方向都是选型适配的核心尺寸，建模时优先把这些安装接口的公差带按照行业通用的h7级配合精度做了预留，输出轴的轴伸长度参考了常规电动车减速器的输入轴配合深度，避免实际装配时出现轴顶死或者配合长度不足导致的传动打滑。端盖部分采用了铸铁与铝壳结合的结构，前端盖因为要承受输出轴的径向载荷，做了加厚的轴承室结构，轴承位的同轴度在建模时严格控制在0.02mm以内，避免电机高速运转时出现轴跳动导致的异响。后端盖集成了散热风罩的安装位，风罩采用拉伸成型的薄钢板结构，既可以防护内部的散热风叶，也能引导气流顺着机壳散热筋流动。

　　实际选型应用中，这类电机的安装需要注意输出轴的对中精度，如果是直连减速器的结构，要保证电机轴与减速器输入轴的同轴度误差不超过0.1mm，否则长时间运转会导致轴承过早磨损，甚至出现轴断裂的故障。接线盒的进线口要做防水密封处理，因为电动车行驶中会遇到雨天涉水的场景，密封等级要达到IP54以上才能避免水汽进入接线腔。另外电机的绕组端部做了浸漆加固处理，对应三维结构里可以看到定子铁芯两端的绕组端部预留了足够的绝缘间隙，不会和端盖发生摩擦。

　　从设计思路上来说，这款电机的结构优先平衡了散热效率、安装便利性与成本控制，铝壳机壳的重量比同功率的铸铁壳电机轻30%左右，对于对自重敏感的电动车来说，能有效降低整车整备质量，提升续航表现。顶置接线盒的设计也方便了整车布线，不管是前置还是后置安装的动力布局，接线操作都不需要额外调整电机的安装角度，现场装配的效率更高。机壳上的吊环结构是集成在机壳铸造本体上的，不是后期加装的吊耳，在车间装配或者售后维修吊装电机时，能承受整机的重量，不会出现吊装脱落的安全隐患。

　　很多刚接触电动车动力匹配的工程师容易忽略电机的外形安装边界，比如接线盒的突出高度、风罩的外圆直径，在做整车总布置的时候如果没预留足够的间隙，很容易出现电机和周边的车架、线束、冷却管路发生干涉的问题，这个三维结构把所有的外凸特征都做了1:1还原，包括接线盒的固定螺栓头、底脚的安装凸台、吊环的最大外轮廓，在做总布置干涉检查的时候可以直接调用，不需要再额外测绘修正尺寸。另外输出轴的键槽采用的是普通平键结构，对应的键尺寸符合国标通用规格，后期更换联轴器或者带轮的时候不需要单独定制非标键，配件的通用性很强。
