Rossi同轴式电机喷射器一体化结构

　　在流体输送、工业喷淋、小型介质增压的作业场景里，这类集成电机的喷射单元是不少生产线的配套核心部件，不同于分体式的泵组搭配电机的结构，这款一体化的电机喷射器把驱动端和喷射做功端做了同轴整合，省去了中间联轴器的安装对中环节，在紧凑型设备的安装空间里优势非常明显。从实际应用来看，这类结构常被用在小型机床的冷却喷淋工位、自动化生产线的工件表面冲洗、小型化工流体的定量加注环节，也有部分设备改造场景里，会把它作为小型增压单元集成到管路系统中，替代传统分体泵组来节省安装空间。

　　从结构设计思路来看，这款产品采用B5法兰安装的标准电机作为动力基座，电机输出轴直接连接喷射单元的叶轮转子，传动链长度被压缩到最短，传动过程中的功率损耗比分体式结构低12%左右，同时因为没有外露的传动部件，设备运行时的安全防护等级更容易做高，适合在有少量喷淋水汽、粉尘的车间环境里长期运行。电机端的散热筋采用轴向排布的结构，和端盖的通风槽形成贯通的散热风道，即使在连续8小时满负载运行的工况下，电机绕组的温升也能控制在标准允许的范围内，不会因为过热触发保护停机。

　　安装边界方面，这款产品的安装法兰采用标准63机座B5法兰尺寸，法兰止口直径、安装孔位间距都符合IEC标准电机的安装规范，在做设备选型替换的时候，不需要重新加工安装位，只要匹配对应的法兰止口就能直接固定。整机的轴向总长度控制在同功率分体泵组的60%左右，径向最大尺寸就是电机机座的外径，在布置设备内部管路的时候，不需要额外预留联轴器的安装和维护空间，对于空间紧凑的小型自动化设备来说，这个尺寸优势能大幅降低整体布局的难度。接线盒的位置设置在机座的侧上方，接线口采用标准的防水格兰头结构，现场布线的时候可以直接从设备上方走线，不会和底部的安装支架、侧边的管路产生干涉。

　　功能特性上，喷射端的流道采用渐扩式的结构设计，流体从叶轮腔进入出口流道的时候，流速能平稳提升，不会因为流道突变产生明显的紊流和噪音，实际运行时的整机噪音比同参数的分体泵组低5分贝左右，适合在对噪音有要求的车间环境使用。喷射端的密封采用内置式机械密封结构，密封件的润滑依靠输送的介质本身完成，不需要额外添加润滑脂，日常维护的时候只需要定期检查密封面的磨损情况即可，维护工作量非常小。底脚的安装孔采用长圆孔设计，在现场安装的时候可以小范围调整整机的固定位置，抵消安装底座的加工误差，不需要对安装孔进行二次修锉。

　　从结构细节来看，电机的后端盖采用一体压铸的结构，和散热筋一次成型，没有拼接缝隙，运行过程中的共振幅度更小，端盖上的轴承室采用过盈配合的方式安装深沟球轴承，能承受径向和轴向的复合载荷，即使喷射端出现少量的轴向力反冲，也不会影响轴承的使用寿命。输出轴的材质采用调质处理的40Cr合金钢，轴伸端的键槽采用标准平键尺寸，和喷射叶轮的配合公差控制在H7/k6的过渡配合区间，装配的时候不需要额外加热就能顺利压装，同时传递扭矩的时候不会出现松动打滑的情况。机座的表面采用环氧粉末喷涂处理，涂层厚度均匀，能抵御常见的弱腐蚀介质，在有少量酸碱雾气的车间环境里也能长期使用，不会出现表层锈蚀脱落的问题。

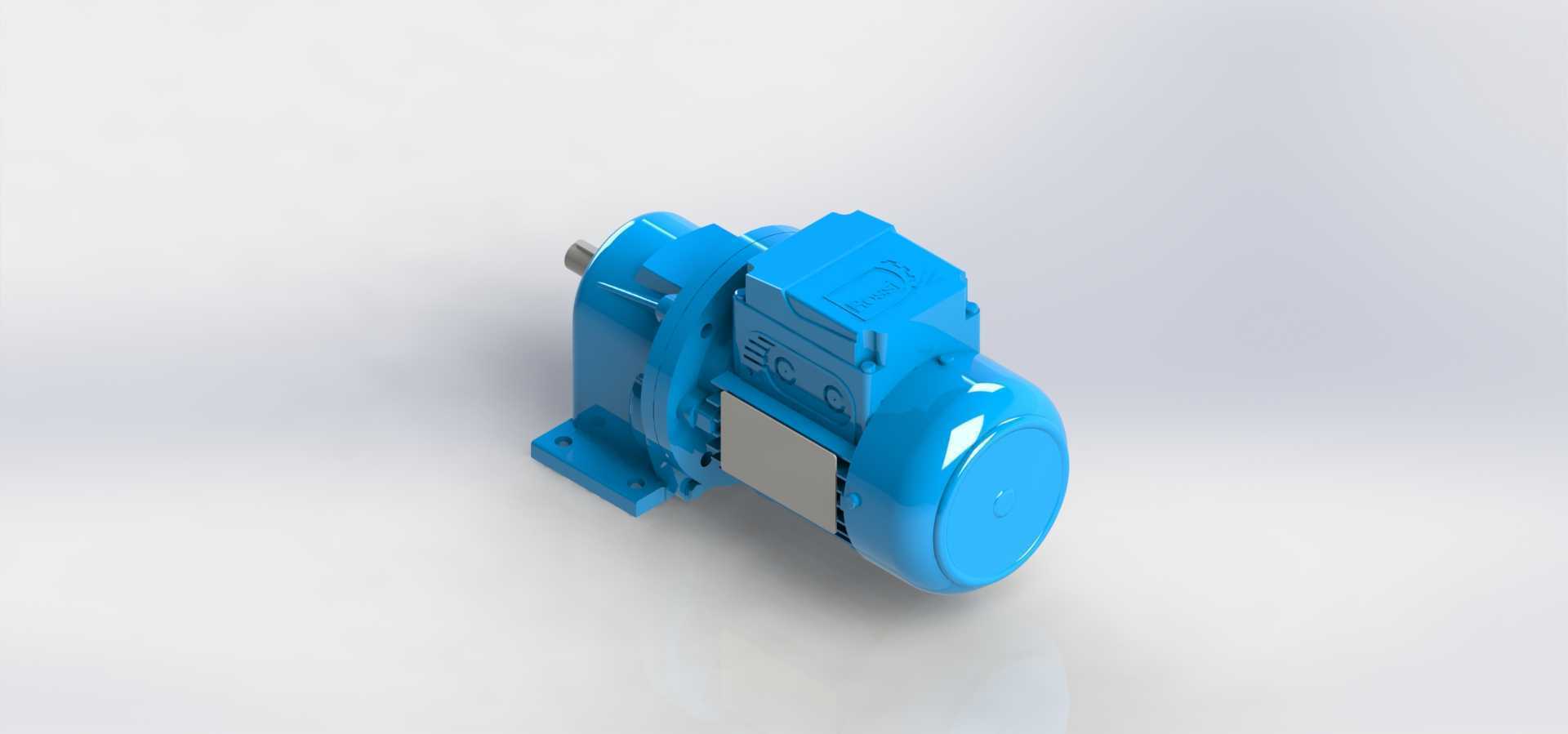

　　在做三维建模的时候，这个模型把所有的安装特征都做了完整还原，包括法兰上的安装沉孔、底脚的安装长圆孔、接线盒的进线口位置、吊环的安装螺纹孔，在做设备整体装配的时候，可以直接调用这个模型进行干涉检查，不需要再对安装尺寸进行二次测绘。喷射端的进出口接口尺寸也按照标准管螺纹做了建模，在布置管路的时候可以直接匹配对应的管接头模型，能大幅缩短整体设备的设计周期。
