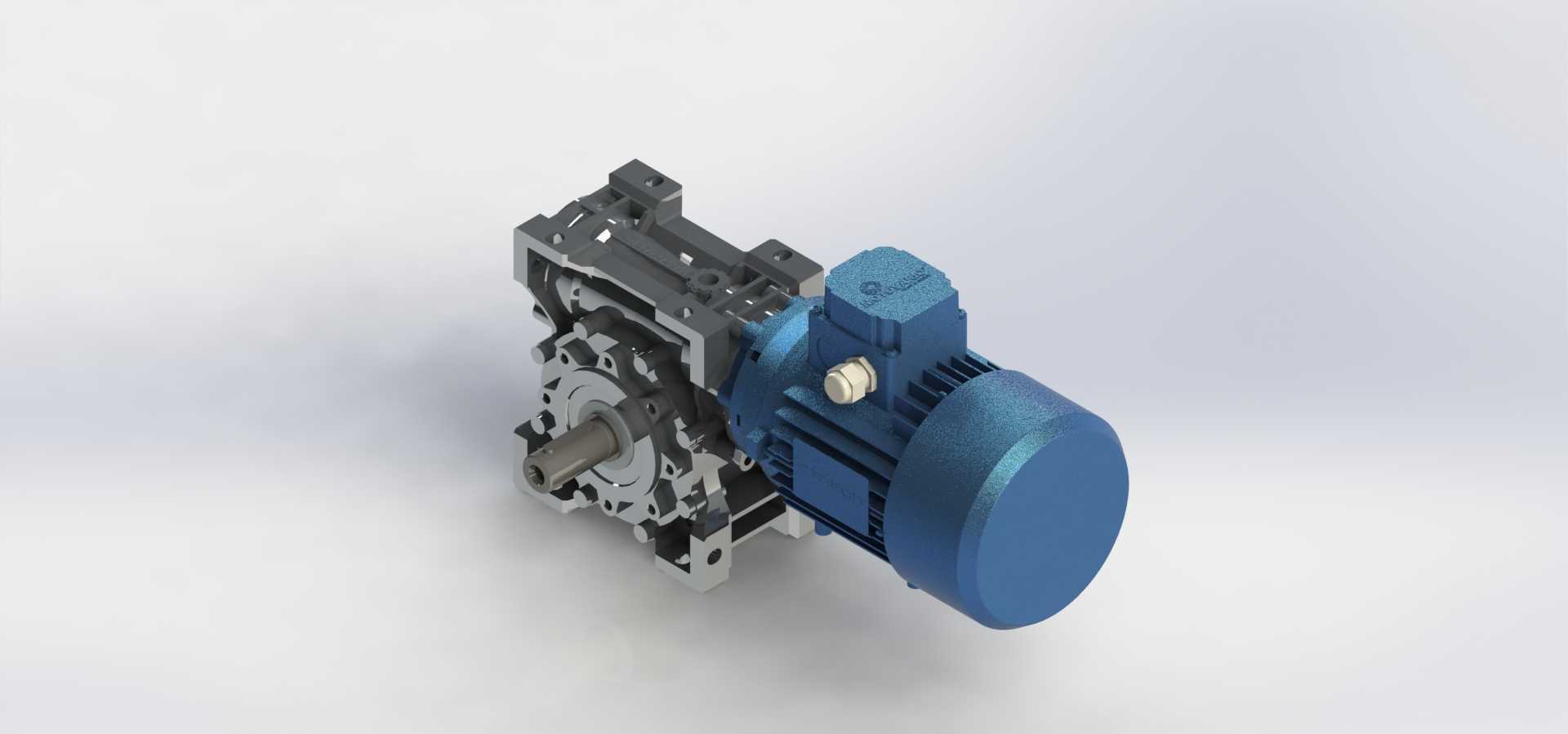

这套集成电机与蜗轮蜗杆减速机构的动力单元,主要面向流体喷射类设备的动力输出场景,在小型燃油喷射系统、工业喷淋装置、定量加注设备中都能见到这类结构的应用,核心作用是将电机的高转速低扭矩输出,通过蜗轮蜗杆副转换为低转速大扭矩的旋转动力,匹配喷射机构的负载特性,避免电机直驱时扭矩不足导致的喷射压力波动、启停卡滞问题。从结构设计逻辑来看,这套单元采用电机与减速箱直连的集成式布局,没有额外的联轴器转接,一方面压缩了整体轴向安装尺寸,另一方面也消除了联轴器对中误差带来的传动损耗与振动问题,电机端采用标准的三相异步电机壳体结构,散热筋沿轴向均匀分布,能够在连续运行工况下保证绕组温升控制在绝缘等级允许范围内,接线盒位于电机壳体侧上方,
预留了标准的电缆进线接口,适配工业场景常见的穿线密封接头安装需求。减速箱部分采用NMRV系列经典的蜗轮蜗杆结构,蜗杆输入轴与电机输出轴同轴连接,蜗轮输出轴垂直于输入轴方向布置,这种正交轴传动的布局非常适合安装空间存在轴向尺寸限制的设备场景,比如摩托车燃油喷射系统的安装位通常位于发动机侧方狭窄空间,正交输出的结构能够避开周边的车架、管路干涉,输出轴端采用标准的圆柱轴伸搭配平键连接结构,轴伸直径、键槽尺寸都遵循通用工业标准,能够直接匹配喷射泵的凸轮驱动接口,不需要额外加工转接轴套。在安装边界设计上,减速箱壳体采用铝合金压铸成型,既保证了壳体的结构强度,又有效控制了整体重量,壳体上预留了多组安装脚孔,支持卧式、立式两种安装姿态,
安装孔的孔距、螺纹规格都匹配行业通用的安装尺寸规范,设备选型时不需要重新设计安装支架,能够直接替换同规格的旧款减速单元。蜗轮副采用锡青铜材质搭配淬硬磨削的钢制蜗杆,齿面经过跑合处理后接触精度更高,传动过程中的噪音更低,反向自锁特性也能在设备断电时避免输出轴受负载反驱出现倒转,保证喷射机构的停机位置精度,防止管路内残余压力导致的介质渗漏问题。从实际使用的工况适配来看,这套结构的减速比设定覆盖了中小扭矩输出区间,能够匹配不同流量规格的喷射泵负载需求,输出转速稳定在喷射机构需要的工作转速区间,不会因为负载波动出现明显的转速降,保证喷射量的一致性。在三维建模过程中,这套结构的细节还原度直接影响后续的设备装配仿真精度,
比如电机壳体的散热筋圆角、减速箱结合面的密封槽结构、输出轴的轴肩定位尺寸、安装孔的沉头深度这些细节,都需要按照实际加工公差进行建模,否则在虚拟装配时会出现干涉报错,无法准确模拟实际安装过程中的间隙配合状态。另外,这套结构的润滑设计也在建模中有所体现,减速箱壳体上预留了注油孔与油位观察孔的位置,内部的储油腔容积按照蜗轮蜗杆传动的润滑需求设计,能够保证齿轮啮合面在运行时得到充分的飞溅润滑,避免干磨导致的齿面过早磨损。对于设备选型工程师来说,拿到这套三维模型后,可以直接导入到整机装配文件中,核对安装空间的干涉情况,匹配输出轴的连接尺寸,计算传动链的扭矩裕度,不需要再手动测绘建模,大幅缩短设备开发的周期。在日常维护场景中,这套集成结构的拆解顺序也通过模型的装配层级清晰体现,拆卸时只需要拆开减速箱端盖就能检查蜗轮蜗杆的磨损情况,不需要将整个单元从设备上完全拆下,降低了现场维护的工作量。
