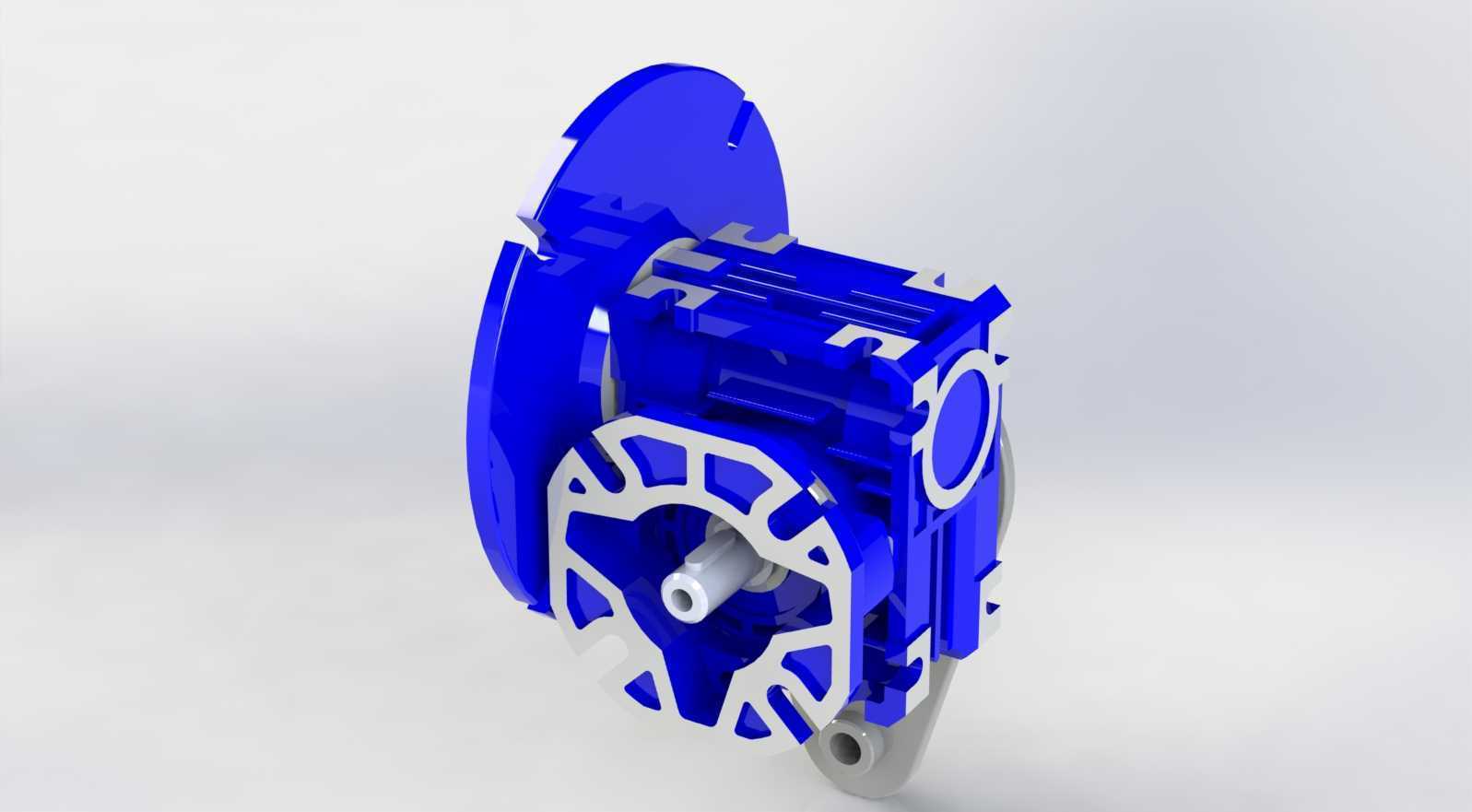

Komet MK25蜗轮蜗杆减速装置结构

　　这款Komet MK25减速装置属于蜗轮蜗杆类传动结构，在轻载自动化输送、小型包装设备辅机、食品加工流水线的动力匹配环节有着广泛适配性，这类小规格减速单元常被用于需要大传动比、低输出转速的工位，比如流水线的辊筒驱动、小型物料提升机构的动力端，或是包装设备里的送膜、分切工位动力传输，能在紧凑安装空间内实现电机高转速到工作端低转速的转换，同时提供足够的输出扭矩带动负载运转。从结构设计来看，该装置采用一体化压铸铝壳体，壳体外侧的散热筋结构并非随意排布，而是顺着设备运行时的空气流动方向设置，能在设备连续运转时将蜗轮副啮合产生的热量快速散出，避免内部润滑脂温度过高导致粘度下降，影响传动效率与部件寿命。输入端采用法兰式连接结构，

　　可直接匹配标准NEMA或IEC规格的驱动电机，无需额外加装连接联轴器，既缩减了整体安装长度，也能保证电机轴与蜗杆轴的同轴度，减少运转时的径向跳动带来的噪音与部件磨损。输出端为空心轴结构，配套的锁紧卡盘结构可直接套装在工作设备的输入轴上，相比传统实心轴带键连接的形式，安装时无需调整轴向位置，也避免了键连接长期运转出现的键槽磨损、间隙过大问题，同时法兰端的安装孔位采用对称式布局，可适配卧式、立式、侧装等多种安装姿态，能满足不同设备的布局需求，不需要额外制作转接安装板。在设计思路上，该结构优先考虑了小空间内的传动比需求，单级蜗轮蜗杆结构就能实现1:10到1:60范围的传动比覆盖，相比多级齿轮减速结构，整体体积能缩减40%以上，非常适合安装空间受限的小型自动化设备。内部蜗轮采用锡青铜材质嵌件注塑成型，蜗杆采用表面渗碳淬火的合金钢加工，两者啮合时的摩擦系数更低，运转噪音可控制在60分贝以内，适合对作业环境噪音有要求的食品、医药类生产车间。壳体的合箱面采用止口定位结构，装配时无需反复调整同轴度，合箱后配合密封胶层即可实现IP54级的防护能力，能阻挡车间内的粉尘、飞溅水滴进入箱体内部，适应多数工业生产车间的工况。从安装边界来看，该装置的输入端法兰直径、输出轴孔径、安装孔中心距都遵循通用小规格蜗轮减速机的尺寸规范，可直接替换同规格的其他品牌同类型减速单元，不需要对原有设备的安装位进行改动，设备维护更换时的适配成本极低。输出端的轴伸长度、

　　壳体的最大外轮廓尺寸都经过优化，在保证内部蜗轮副有足够啮合强度的前提下，尽可能压缩了非必要的结构空间，比如输入端的电机连接腔深度刚好覆盖电机轴的插入长度，没有多余的空腔，既减轻了整体重量，也避免了内部润滑脂在空腔内堆积无法参与啮合润滑的问题。在实际使用场景中，这类减速装置常搭配0.12kW到0.75kW的四极异步电机或是伺服电机使用，输出转速可根据传动比不同覆盖23rpm到140rpm区间，输出扭矩最大可达到120N·m，能满足多数小型输送、轻载回转工位的动力需求。装置的注油孔设置在壳体顶部，放油孔在壳体底部的最低位置，日常维护时不需要拆卸设备即可完成润滑脂的更换，注油孔的通气塞结构能平衡箱体内外的气压，

　　避免长时间运转后箱体内温度升高、压力过大导致密封件处出现渗油问题。壳体表面采用蓝色喷塑处理，相比普通油漆涂层，耐磕碰、耐腐蚀能力更强，在车间内长期使用也不会出现表层脱落、壳体锈蚀的问题。输出端的油封采用双唇口结构，内侧唇口阻挡润滑脂泄漏，外侧唇口阻挡外界粉尘进入，双重密封结构能大幅延长油封的更换周期，减少日常维护的工作量。在结构细节上，蜗轮的支撑采用两端圆锥滚子轴承布局，能同时承受径向力与一定的轴向力，当输出端承受偏载载荷时，轴承可将载荷均匀分散到壳体的轴承座上，避免蜗轮轴出现弯曲变形，保证蜗轮与蜗杆的啮合面始终保持足够的接触面积，不会因为偏载导致啮合面局部磨损过快。蜗杆的支撑端采用深沟球轴承与推力球轴承组合的结构，可承受蜗杆运转时产生的轴向推力，避免蜗杆在啮合受力时出现轴向窜动，保证啮合间隙稳定在合理范围，既不会因为间隙过大导致输出端回转精度不足，也不会因为间隙过小导致运转阻力过大、温升过高。
