黄铜内螺纹手柄式球阀结构设计

　　这类黄铜内螺纹球阀在民用给排水、小型暖通管路、低压气动系统、小型液压辅助回路里应用极广，日常接触到的家装水管支路、设备冷却水通断、车间压缩空气终端支路都能见到同结构产品，核心作用是通过90度旋转的阀芯实现管路介质的通断控制，相比闸阀、截止阀，它的开关行程更短，操作力矩更小，全开状态下流道几乎无缩径，介质流经的压力损失可以控制在极低水平，适合对通断效率、流阻有要求的支路场景。

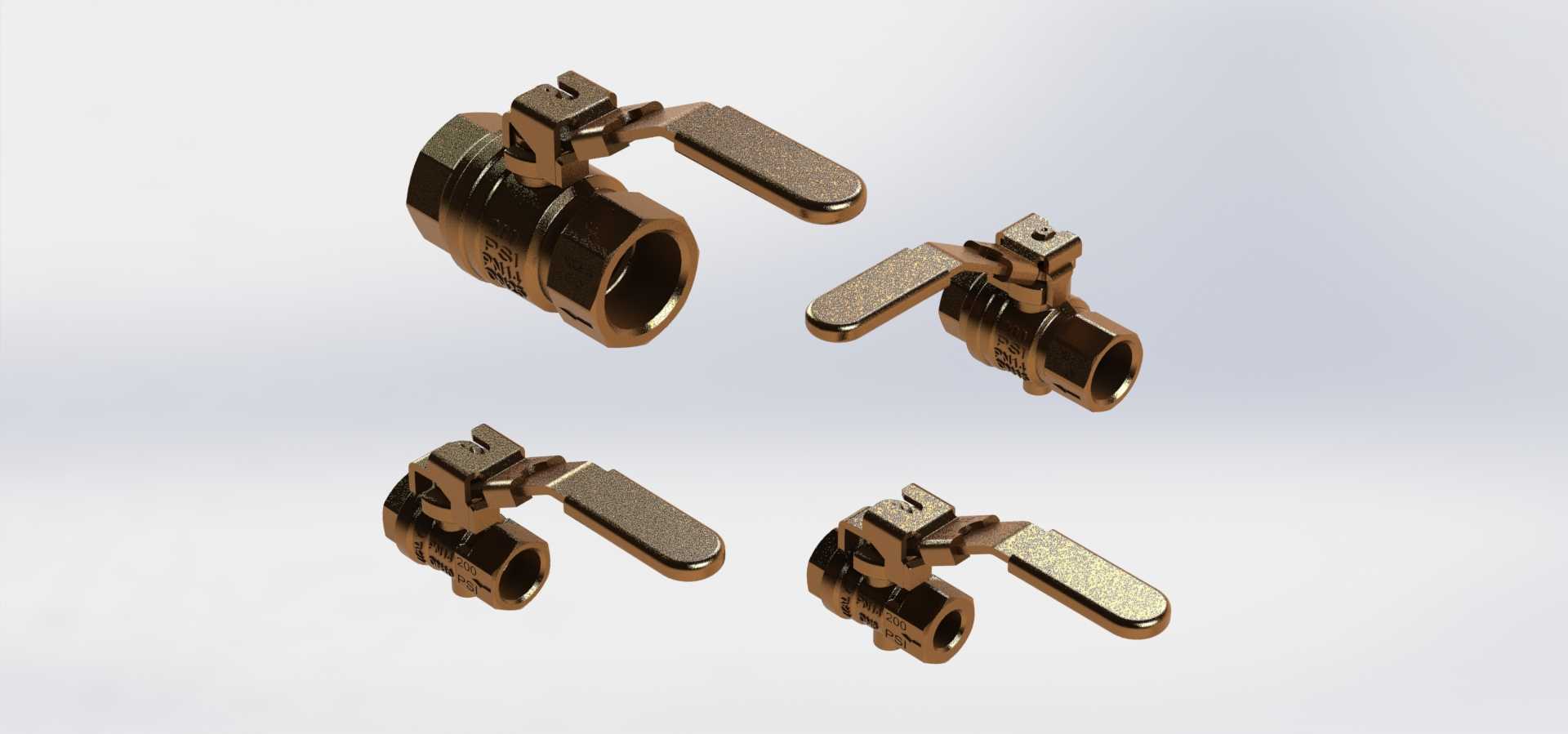

　　从结构设计逻辑来看，这款球阀采用一体式锻造黄铜阀体，四个不同通径的型号覆盖了从小管径支路到常规主支路的常用规格，阀体两端的内螺纹接口符合常规管螺纹标准，安装时不需要额外焊接或者法兰对接，直接缠绕密封生料带就能拧入对应外螺纹接头，安装边界非常友好，不管是墙面预埋管路还是设备内部紧凑空间的管路排布，都能快速完成装配，不需要预留太大的操作空间。手柄采用扁式冲压金属结构，表面做了磨砂防滑处理，手柄和阀芯的连接部位采用扁方定位加顶部锁片固定的结构，不会出现长期开关后手柄打滑空转的问题，手柄的旋转角度通过阀体顶部的定位凸台做了硬限位，转到全开或者全关位置时会有明确的触感反馈，现场操作人员不需要额外观察阀位标识，靠手感就能确认阀门的开关状态。

　　阀芯部分采用带通孔的铜质球体，球体和阀体之间的密封采用改性聚四氟乙烯阀座，这种密封材料的摩擦系数低，耐温范围覆盖常规冷热水、低压气体、普通矿物油等常见介质，长期使用不会出现密封面粘连的问题，哪怕阀门长期处于全开或者全关状态，下次操作也不需要太大的启动力矩。阀杆部位采用双重O型圈密封，阀杆从阀体内部穿出，就算顶部的压盖出现轻微松动，内部的介质压力也会把阀杆往外侧推，反而会让密封件压得更紧，避免了阀杆部位的外泄漏风险，这种下装式阀杆结构也是小口径手动球阀的经典可靠设计，比上装式阀杆的抗外漏能力强很多。

　　做三维建模的时候，要重点注意几个配合边界：首先是阀体两端内螺纹的同轴度，必须控制在0.1mm以内，不然安装的时候会出现螺纹偏斜，密封不严的问题；其次是球体和阀座的配合过盈量，不能太大也不能太小，过大会导致操作力矩过大，手柄扳不动，过小会出现内泄漏，常温下的单边过盈量控制在0.05到0.08mm之间比较合适；然后是手柄的旋转空间，要保证手柄在90度旋转范围内不会和周边的管路、墙面、设备外壳发生干涉，不同通径的手柄长度不一样，建模的时候要预留足够的操作空间，比如DN15规格的手柄长度大概在50mm左右，安装位置周边至少要预留60mm的无遮挡空间，方便后期操作。

　　从实际使用场景的适配性来说，这款球阀的工作压力等级可以满足PN16的常规工况，也就是16公斤以内的管路压力，工作温度范围在-10℃到120℃之间，完全覆盖民用冷热水、常规压缩空气、低压液压油的使用需求，不适合用在高温蒸汽、强腐蚀性介质的管路上，这点在选型的时候要特别注意。阀体表面做了抛光镀镍处理？不对，图里的阀体是黄铜本色的锻造表面，没有额外镀层，锻造后的阀体经过去毛刺处理，表面没有明显的砂眼、裂纹，流道内部做了光滑处理，介质流经的时候不会产生明显的紊流，也不容易滞留杂质，减少了杂质卡涩阀芯的概率。

　　在设备配套选型的时候，要先确认管路的通径和介质类型，再对应选择合适规格的球阀，安装的时候要注意阀体上的流向标识？不对，这类全通径球阀是双向密封的，没有强制的流向要求，不管介质从哪一侧流入，都能实现可靠的密封，安装的时候不需要特意区分进出口，这点比截止阀方便很多，现场装配的时候不容易装反。日常维护的时候，只需要定期检查阀杆部位有没有泄漏，如果出现轻微泄漏，稍微拧紧顶部的压盖螺母就能解决，不需要整体拆解阀门，维护成本很低。

　　建模过程中，四个不同规格的球阀采用参数化设计思路，先做好DN15规格的基础模型，把通径、阀体长度、螺纹尺寸、手柄长度这些参数做成可变量，调整参数就能快速生成其他通径的模型，保证整个系列产品的结构一致性，也能减少重复建模的工作量。建模的时候要还原所有的细节特征，比如阀体上的铸造标识槽、手柄上的防滑纹理、顶部锁片的冲压结构、连接部位的倒角，这些细节虽然不影响结构功能，但是在做装配模拟、产品渲染的时候，能大幅提升模型的真实感，也方便后续出工程图的时候直接标注所有的加工尺寸。

　　还要注意安装边界的尺寸校核，比如阀体的六角对边尺寸，要和常用的安装扳手尺寸匹配，比如DN15的阀体六角对边是24mm，对应普通活动扳手或者24mm的呆扳手就能操作，安装的时候不需要特殊工具。阀体两端的螺纹长度要符合标准，不能太短也不能太长，太短会导致螺纹啮合长度不够，承压的时候容易脱开，太长会导致阀门拧入接头过深，顶到接头内部的密封面，反而造成密封失效，常规DN15规格的内螺纹有效长度控制在12mm左右比较合适。

　　另外，手柄的位置设计也有讲究，当阀门处于全开状态时，手柄方向和管路方向平行，全关状态时和管路方向垂直，这种直观的阀位指示，哪怕是没有经验的操作人员，也能一眼看出阀门的开关状态，避免误操作。手柄末端做了圆弧过渡，没有尖锐的边角，操作的时候不会划伤手，细节设计符合民用和工业场景的安全要求。
