多规格角式启闭排气阀组结构设计

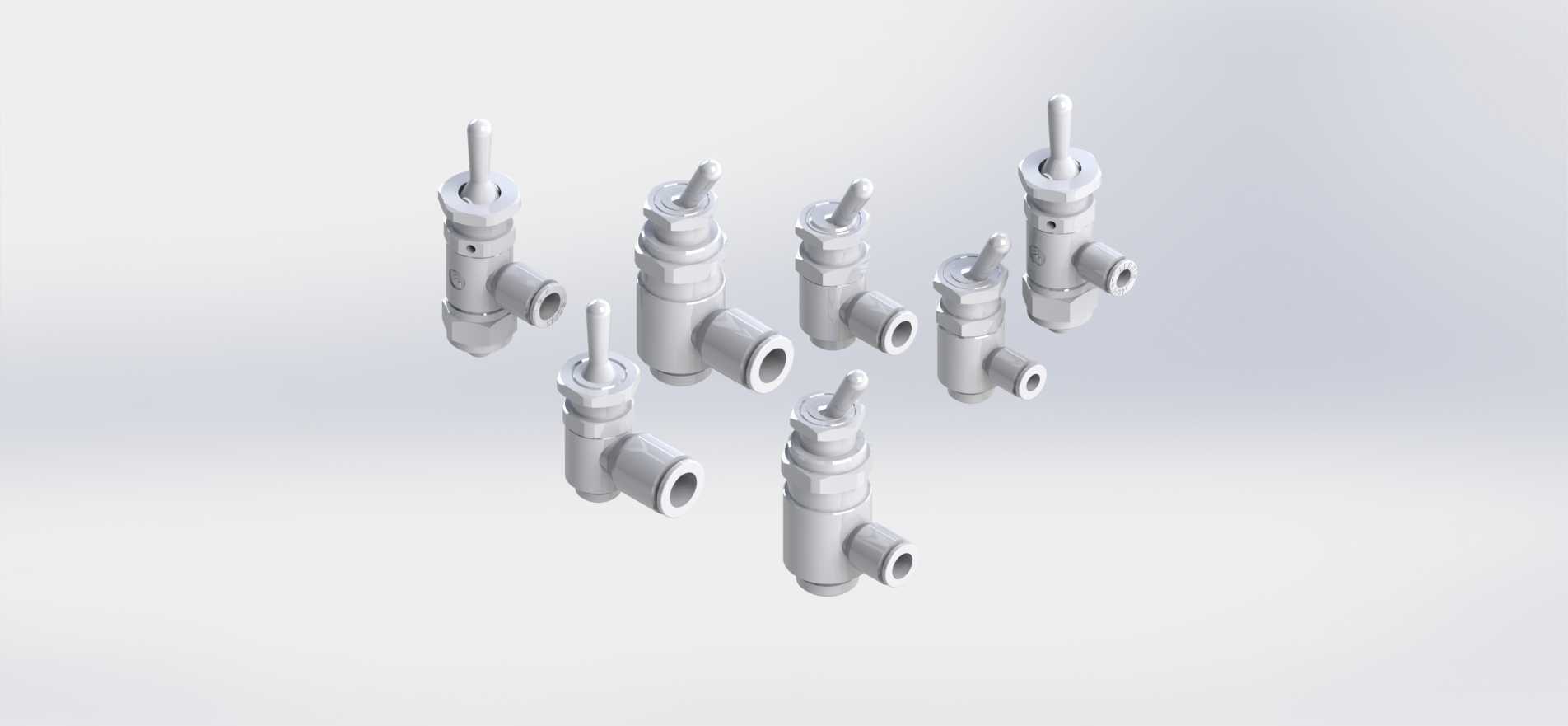

　　这套阀件主要面向需要频繁切换气路、液路通断状态的工业管路场景，常见于小型气动控制系统、实验室流体管路、轻工生产设备的气液分配回路中，区别于大口径工业管道阀，这类小型阀件更适配小流量、高操作频次的工况，能在频繁扳动手柄的使用强度下保持密封可靠性，不会因为短周期内多次启闭出现密封面磨损泄漏的问题。从结构设计来看，整组阀件采用角式通流布局，介质入口与出口呈90度夹角，这种布局的优势在于能直接适配管路直角转向位置，不需要额外加装弯头转接，既减少了管路接头的泄漏点，也能压缩管路安装占用的空间，对于排布紧凑的设备内部气路来说，这种结构能大幅降低管路布线的难度。阀件的操作端采用直柄式手动操作结构，手柄的握持长度经过力矩匹配设计，

　　操作人员不需要借助额外工具，单指就能扳动完成启闭操作，操作行程控制在90度范围内，全开和全关位置都有明确的到位触感，能避免操作时出现半开半关的节流状态，减少密封面因为介质长期冲蚀出现的损坏。不同规格的阀件通径覆盖了从小流量微型回路到常规小口径管路的需求，每款阀的接口尺寸都匹配对应通径的管路连接标准，安装时不需要对接口进行二次加工，直接采用常规的管路连接方式就能完成固定。设计过程中针对频繁启闭的使用需求，对密封结构做了针对性优化，动密封部位采用耐磨损的密封材质，能承受上万次启闭动作的摩擦损耗，静密封部位采用端面压紧密封结构，装配时不需要涂抹额外密封胶就能达到可靠的密封效果，后期维护更换密封件时，只需要拆开阀盖就能完成操作，

　　不需要将整个阀从管路上完全拆除，降低了现场维护的工作量。从安装边界来看，每款阀件的外形轮廓都做了规整化设计，操作手柄的转动范围内没有突出的结构干涉，相邻阀件并排安装时，只要预留出对应手柄长度的操作空间，就能完成独立操作，不会出现相邻阀手柄互相碰撞的问题。阀件的主体结构采用等壁厚设计，在保证壳体耐压强度的前提下，尽可能压缩了整体重量，不管是安装在硬质金属管路上，还是安装在软质气动软管回路中，都不会因为阀件自重导致管路接头出现长期受力变形的问题。针对排气功能的使用需求，阀件的流道做了平滑过渡设计，介质在阀内流动时没有明显的直角节流区域，排气过程中不会因为流道突变产生明显的气流噪音，也能避免杂质在流道拐角处沉积造成的堵塞问题。

　　在实际选型使用时，可根据管路的流量需求匹配对应通径的阀件，不需要在管路上额外加装变径接头，整组阀件的连接接口尺寸形成了梯度覆盖，能适配多数小型工业设备的气液管路配置需求，不管是用于设备的气路总开关，还是单个支路的通断控制，都能找到对应的规格。设计时还考虑了不同安装方向的适配性，阀件的密封结构不受安装方向影响，不管是水平安装、垂直安装还是倾斜安装，都能保证密封性能可靠，不会因为安装姿态变化出现内部密封件偏移导致的泄漏问题。
