蜗轮蜗杆式减速箱体结构三维设计

　　在自动化生产线输送单元、小型包装设备驱动端、食品加工机械的动力传输段，这类蜗轮蜗杆结构的减速装置是极为常见的动力匹配部件，核心作用是把伺服电机或者普通异步电机输出的高转速低扭矩动力，转化为设备执行端需要的低转速大扭矩动力，同时完成动力传输方向的90度转向，适配设备侧装、立装等不同的安装空间要求。

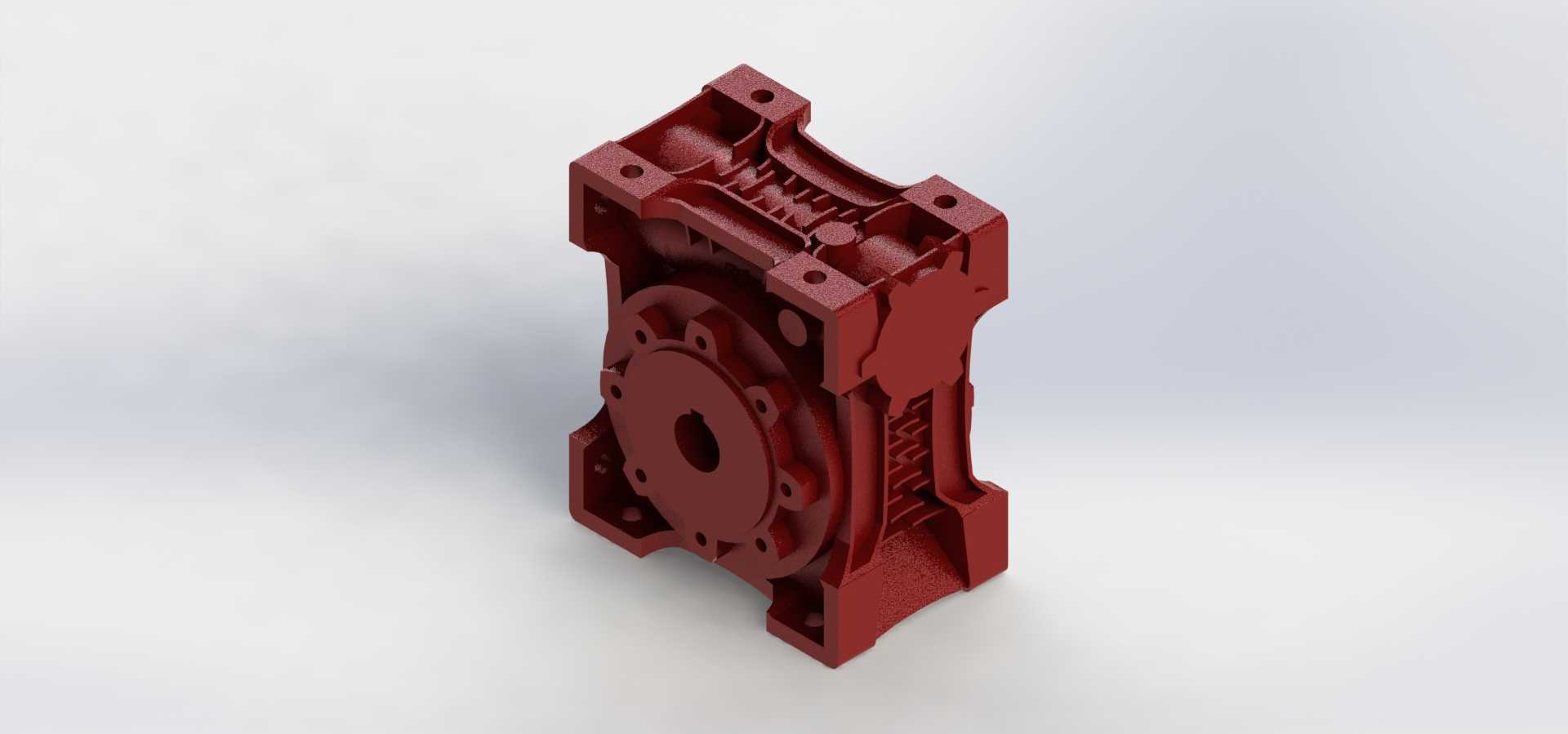

　　从结构设计逻辑来看，这个箱体采用一体化铸造成型的壳体结构，壳体外部设置了多道纵横交错的加强筋，并非单纯为了外观规整，而是针对蜗轮蜗杆啮合过程中产生的径向力、轴向力做的结构补强，避免箱体在长期负载运行下出现安装位形变、轴承孔位偏移的问题，毕竟蜗轮蜗杆啮合的接触应力会持续作用在箱体的轴承座位置，没有足够的结构刚度，很容易出现啮合间隙变大、传动噪音升高、蜗轮齿面异常磨损的问题。壳体上的安装孔位做了沉台设计，安装螺栓锁紧后螺栓头不会突出壳体表面，既可以避免设备运行过程中螺栓剐蹭周边管线，也能让安装贴合面的接触更紧密，减少安装面的应力集中。

　　在实际选型适配过程中，首先要关注的就是这个箱体的安装边界尺寸：输入侧的法兰安装位是标准B14法兰规格，适配常用的75机座号电机，法兰止口的尺寸公差按照H7级精度设计，和电机端的止口配合后可以保证电机输出轴和蜗杆的同轴度，避免出现联轴器偏载磨损的问题。输出端的法兰盘设置了均匀分布的安装孔，适配不同规格的输出轴连接件，不管是连接链轮、同步带轮还是联轴器，都能保证输出动力的同轴传输。箱体底部的四个安装支脚做了加厚处理，支脚上的安装长孔可以适配一定范围内的安装位偏差，现场安装时不需要对设备机架做二次扩孔调整，能降低现场安装的调整工作量。

　　从功能特性上看，这种蜗轮蜗杆结构的减速装置本身具备自锁特性，当设备停机后，输出端在负载作用下不会出现反向转动的情况，在提升类设备、倾斜输送类设备上使用时，可以省掉额外的制动结构，简化设备的整体传动链设计。箱体内部的型腔设计完全适配蜗轮蜗杆的啮合空间，同时预留了足够的润滑油储油空间，蜗杆下置的结构设计可以让蜗杆在转动过程中把润滑油带到蜗轮齿面，保证啮合面的充分润滑，减少长期运行的齿面磨损。箱体上预留的油位观察、注油、排油位置，都做了凸台加厚处理，避免攻丝后出现壁厚不足渗油的问题，这也是很多新手做三维建模时容易忽略的细节——如果直接在薄壁位置攻丝，不仅螺纹啮合长度不足，铸件的缩松缺陷很容易导致使用过程中出现润滑油渗漏。

　　做这类减速箱体的三维建模时，首先要从传动参数反推结构尺寸：先确定蜗轮蜗杆的中心距、模数、齿宽参数，再倒推箱体内部型腔的最小空间，预留出轴承安装位、油封安装位的尺寸，之后再布置外部的加强筋、安装孔位，整个建模过程要优先保证轴承孔的同轴度、安装面的平面度公差要求，不能只追求外观的视觉效果而忽略实际加工和装配的可行性。比如箱体的分型面位置要选择在壳体最大轮廓处，方便铸造时的起模，所有的转角位置都要做铸造圆角处理，避免铸件冷却过程中出现应力集中开裂的问题，安装孔的位置要和内部型腔保持足够的壁厚，避免钻穿壳体导致漏油。

　　在实际设备配套场景中，这类减速装置的负载适配范围很广，从轻型的输送线驱动，到小型搅拌设备的动力传输，都能看到同结构产品的应用，核心优势就是结构紧凑、传动比大、安装方式灵活，相比平行轴结构的减速器，90度输出的结构可以大幅缩小设备动力端的横向占用空间，在空间受限的设备设计中是非常实用的传动方案。建模过程中还要注意装配干涉的检查：比如蜗轮转动时和壳体内壁的间隙、蜗杆端轴承安装后的轴向间隙、油封和轴颈的配合长度，这些细节如果在三维设计阶段没有核查到位，后续加工出样件时很容易出现装配卡滞、转动阻力大的问题，需要反复修模，增加研发周期和成本。
