R系列同轴式硬齿面齿轮减速装置结构

　　在轻工包装生产线、食品输送系统、小型自动化仓储分拣线这类对安装空间有严格限制的场景里，这类同轴式齿轮减速装置的应用占比一直不低。不同于大规格重载减速器需要预留独立安装基座的设计，这款减速装置采用法兰式安装端面，输入端与输出端保持同轴布局，能直接嵌套在驱动电机与工作机构之间，不需要额外加装联轴器补偿同轴度误差，整套传动单元的轴向长度能压缩到同功率平行轴减速器的七成左右，很适合排布在设备侧方、机架内部这类狭窄安装位里。

　　从实际传动逻辑来看，这款装置采用四级斜齿轮啮合传动结构，输入转速经过逐级齿副减速后，从输出轴端输出适配工况的低转速大扭矩，能匹配常规4极异步电机、伺服电机的输出转速范围，输出扭矩覆盖中小负载传动需求，日常运行时斜齿轮的渐进式啮合特性，能大幅降低齿轮传动的冲击噪音，在车间近距离布置的设备集群里，不会因为传动噪音叠加影响作业环境。

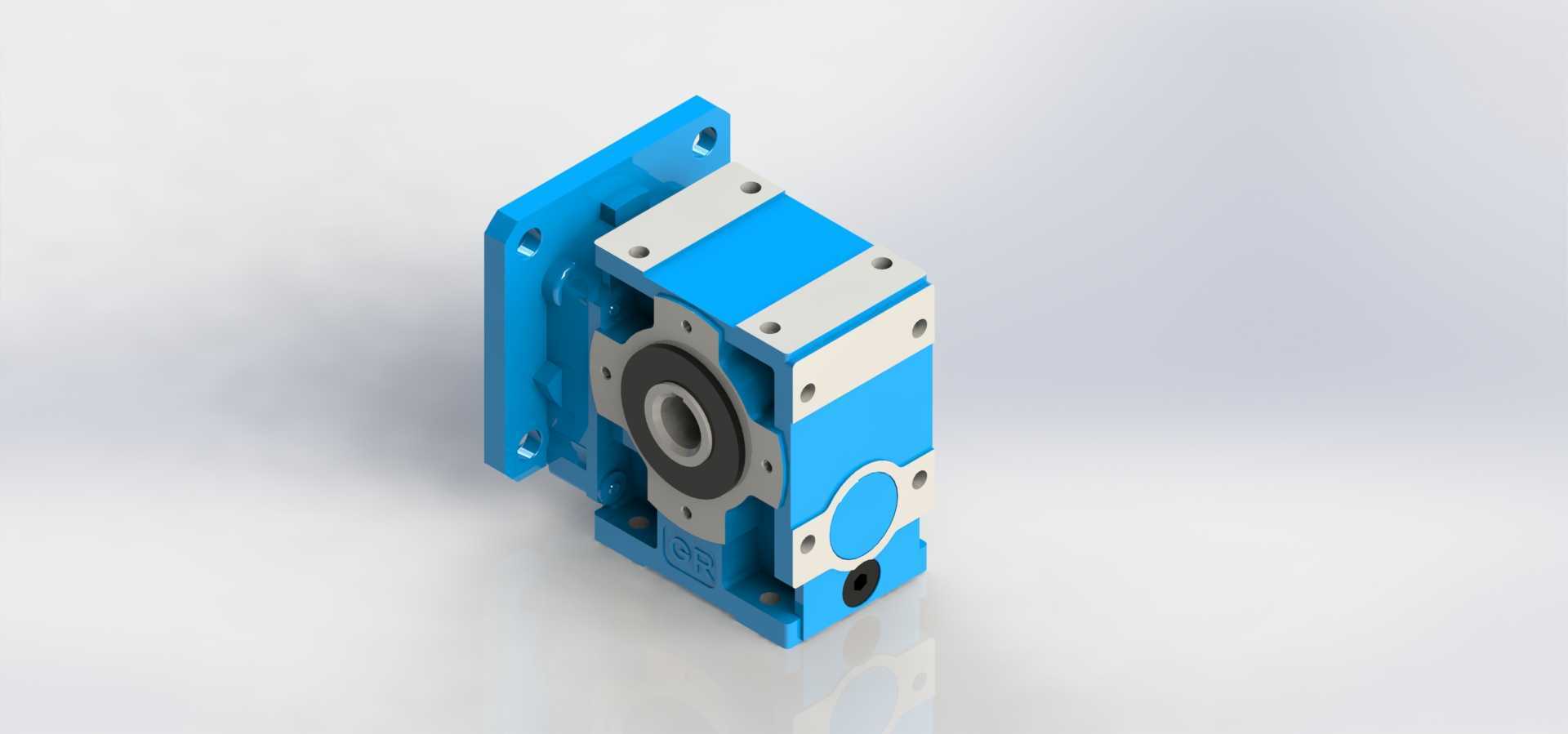

　　设计层面上，这款减速装置的壳体采用分体式拼接结构，蓝色涂装的主壳体承担轴承座支撑、齿轮腔密封的核心功能，银灰色的拼接端盖通过内六角螺栓与主壳体锁紧，端盖上预留的定位销孔能保证装配时齿轮副的啮合间隙控制在合理区间，不会因为装配偏差导致齿面偏磨。壳体侧面的安装法兰面做了加厚处理，法兰上的四个沉头安装孔采用对称排布，不管是水平安装、垂直安装还是侧装，都能通过螺栓直接固定在设备安装板上，不需要额外制作转接支架，安装孔的位置公差控制能保证输出轴与被驱动机构的输入轴同轴度在允许范围内，减少轴端的附加径向载荷。

　　输出端的轴承部位做了双重密封结构，外侧的骨架油封能阻挡外界粉尘、切削液进入齿轮腔，内侧的密封挡圈能避免齿轮润滑脂泄漏，在有少量粉尘、喷淋的生产场景里也能稳定运行，不需要频繁更换密封件。装置顶部预留的透气螺塞位置，能平衡齿轮腔内部与外界的气压差，避免长时间运行后腔内温度升高导致压力过大，出现润滑脂从密封缝隙渗漏的问题。

　　从安装边界来看，这款减速装置的主体外形为近似方形结构，输出轴的轴伸长度、轴径尺寸匹配常规的链轮、同步带轮、联轴器的安装标准，输入端的法兰止口尺寸适配标准系列电机的安装止口，选型时只需要匹配输出扭矩、安装法兰尺寸、轴径参数就能完成适配，不需要对原有设备的安装结构做大规模改造。齿轮腔内部的齿轮采用硬齿面渗碳淬火处理，齿面硬度能满足长期连续运行的耐磨需求，日常维护只需要按照运行周期补充润滑脂即可，不需要频繁拆解检修。

　　在实际设备改造场景里，这类小规格同轴减速器经常被用来替换原有老旧的摆线针轮减速器，因为同等输出扭矩下它的体积更小、传动效率更高，运行时的振动量更小，能提升整套传动系统的运行稳定性。比如在小型皮带输送机的驱动端，把这款减速器直接安装在驱动辊筒的轴端，不需要额外占用输送机侧面的安装空间，整套驱动单元能完全隐藏在输送机机架内部，让设备的外观更整洁，也能避免传动部件外露带来的安全隐患。在小型自动化设备的回转工作台驱动场景里，这款减速器的反向间隙控制能满足工位回转的定位精度需求，不会因为齿侧间隙过大导致工位定位偏差，影响加工或者装配精度。

　　设计建模过程中，需要重点关注壳体的轴承安装孔同轴度、齿轮副的中心距公差、安装法兰的平面度这些关键尺寸，这些参数直接影响减速器组装后的运行顺畅度与使用寿命。壳体的加强筋排布在轴承座外侧与安装法兰的连接位置，能承受输出端负载带来的倾覆力矩，避免壳体长期受力出现变形，导致齿轮啮合偏差。输出轴的键槽尺寸采用标准平键规格，能和常规传动件的键槽直接匹配，不需要额外定制加工传动连接件，降低现场安装的适配成本。
