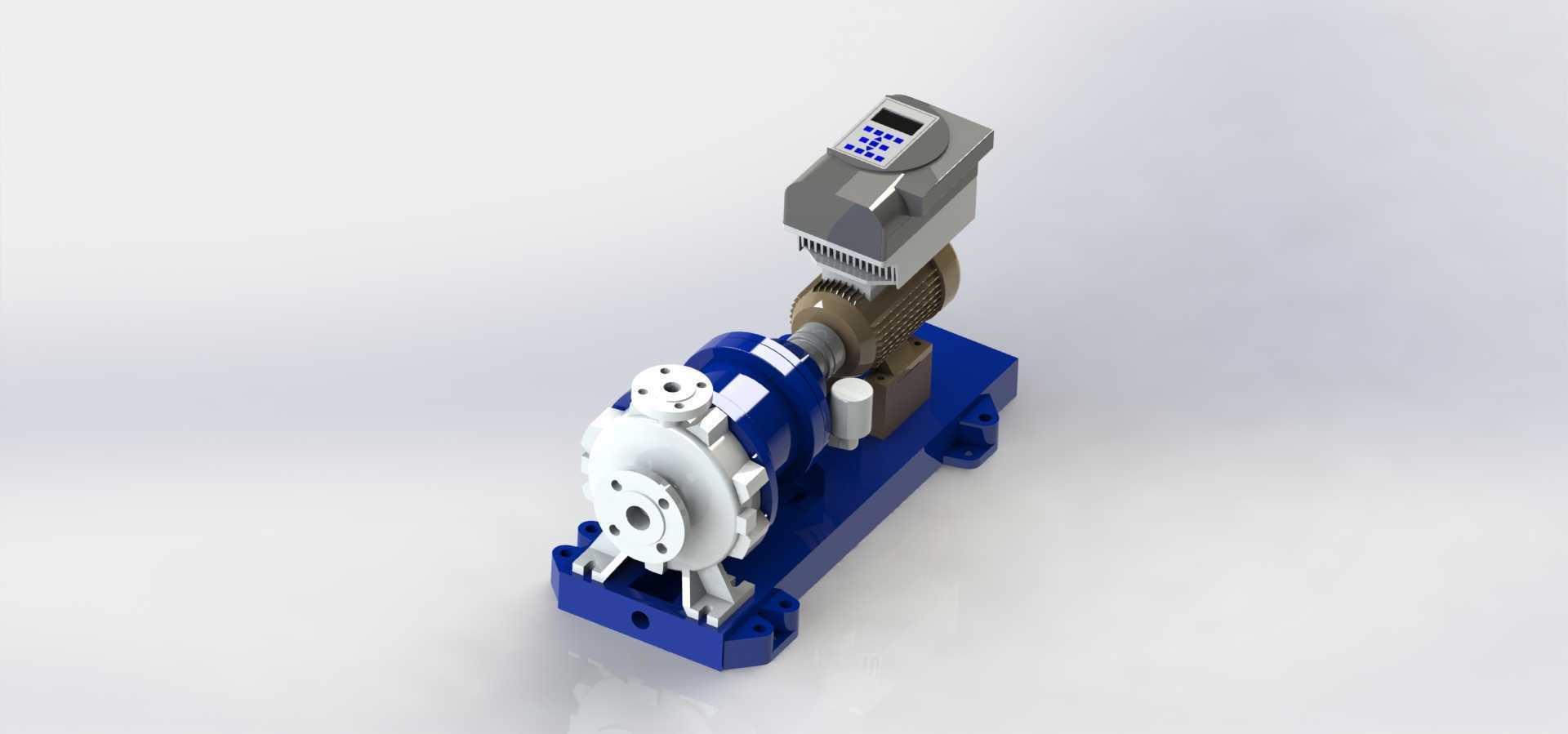

磁力驱动耦合化工离心泵三维结构

　　这款磁力耦合化工离心泵的结构设计，核心围绕无泄漏输送的工况需求展开，在精细化工、医药中间体生产、易燃易爆介质输送场景中，这类泵的应用占比逐年提升，毕竟传统机械密封的泵在输送腐蚀性、易汽化、有毒有害介质时，密封面磨损导致的跑冒滴漏问题，一直是现场运维的痛点，磁力耦合的传动方式从根源上取消了动密封结构，将过流部件完全封闭在隔离套内部，仅靠内外磁钢的磁力作用传递扭矩，彻底杜绝了介质泄漏的可能。从结构布局来看，整机采用卧式底脚安装形式，驱动端的变频电机与泵头通过磁力耦合器直连，省去了传统联轴器的对中调整环节，安装时只需保证底脚平面的平面度误差在每米0.1mm以内，拧紧底脚螺栓后手动盘车无卡滞即可完成安装，相比带联轴器的离心泵，

　　现场安装的对中工作量减少六成以上。泵头部分采用后拉式结构设计，日常维护时无需拆卸进出口管路和泵体，只需拆开连接支架的紧固件，就能将转子组件、轴承部件、磁钢总成整体抽出，更换易损件的时间比传统结构缩短一半以上，对于连续化生产的化工装置来说，这种结构能大幅降低停机维护带来的产能损失。过流部件的流道设计采用了宽流道水力模型，针对化工介质中可能含有的少量固体颗粒工况，叶轮入口处做了圆弧过渡处理，减少介质进入叶轮时的水力冲击，同时叶轮与泵壳之间的密封环采用了耐磨的硬质合金材质，能在含微量颗粒的介质中长期运行，密封环间隙控制在0.2-0.3mm之间，既保证容积效率，又避免运行中出现摩擦抱轴的问题。磁力耦合部分的内外磁钢采用稀土永磁材料，

　　磁路排布为 Halbach 阵列形式，相比传统的径向充磁结构，磁能利用率提升20%左右，相同功率下磁钢的体积可以做得更小，隔离套采用非金属高强度材质，能有效降低涡流损耗，避免磁钢在高速运行时出现退磁问题，隔离套的壁厚经过强度校核，在1.6MPa的额定工作压力下，变形量控制在0.05mm以内，不会与内外磁钢发生摩擦。轴承部分采用滑动轴承结构，润滑方式为介质自润滑，输送的介质从泵出口引出一小股，经过轴承间隙后回到叶轮入口，形成自循环润滑回路，无需额外配置润滑系统，这种设计要求输送介质必须含有一定的润滑性，对于完全无润滑性的介质，则需要在轴承部位镶嵌固体润滑材料，保证运行时轴承不会出现干磨。进出口法兰采用标准化工法兰尺寸，公称压力1.

　　6MPa，法兰密封面为突面形式，能适配大多数化工管路的连接标准，整机的安装中心高、底脚螺栓孔距都符合通用化工离心泵的安装尺寸，在老旧装置改造时，可以直接替换同参数的传统机械密封离心泵，无需改动管路和基础，大幅降低改造成本。从运行特性来看，这款泵的额定流量覆盖每小时几立方米到上百立方米的区间，扬程范围在20m到80m之间，适配的电机功率从0.75kW到几十kW不等，能满足不同工况的输送需求，运行时的振动值控制在每秒2.8mm以下，噪声低于75分贝，符合工业现场的环保要求。在建模过程中，所有零部件的配合公差都按照实际加工要求设定，轴承与轴的配合采用k6公差，轴承与轴承座的配合采用H7公差，密封环与泵壳的配合采用H7/h6间隙配合，磁钢总成与轴的连接采用平键加锁紧螺母的固定方式，保证高速运行时不会出现松动，隔离套与泵壳之间采用O型圈静密封，密封槽的尺寸按照O型圈的压缩率20%-25%设计，保证静密封无泄漏。整机的外形结构紧凑，电机与泵头同轴布置，整体长度比同参数的联轴器传动离心泵缩短15%左右，占用的安装空间更小，对于布置紧凑的化工装置来说，能有效节省装置区的占地面积。
