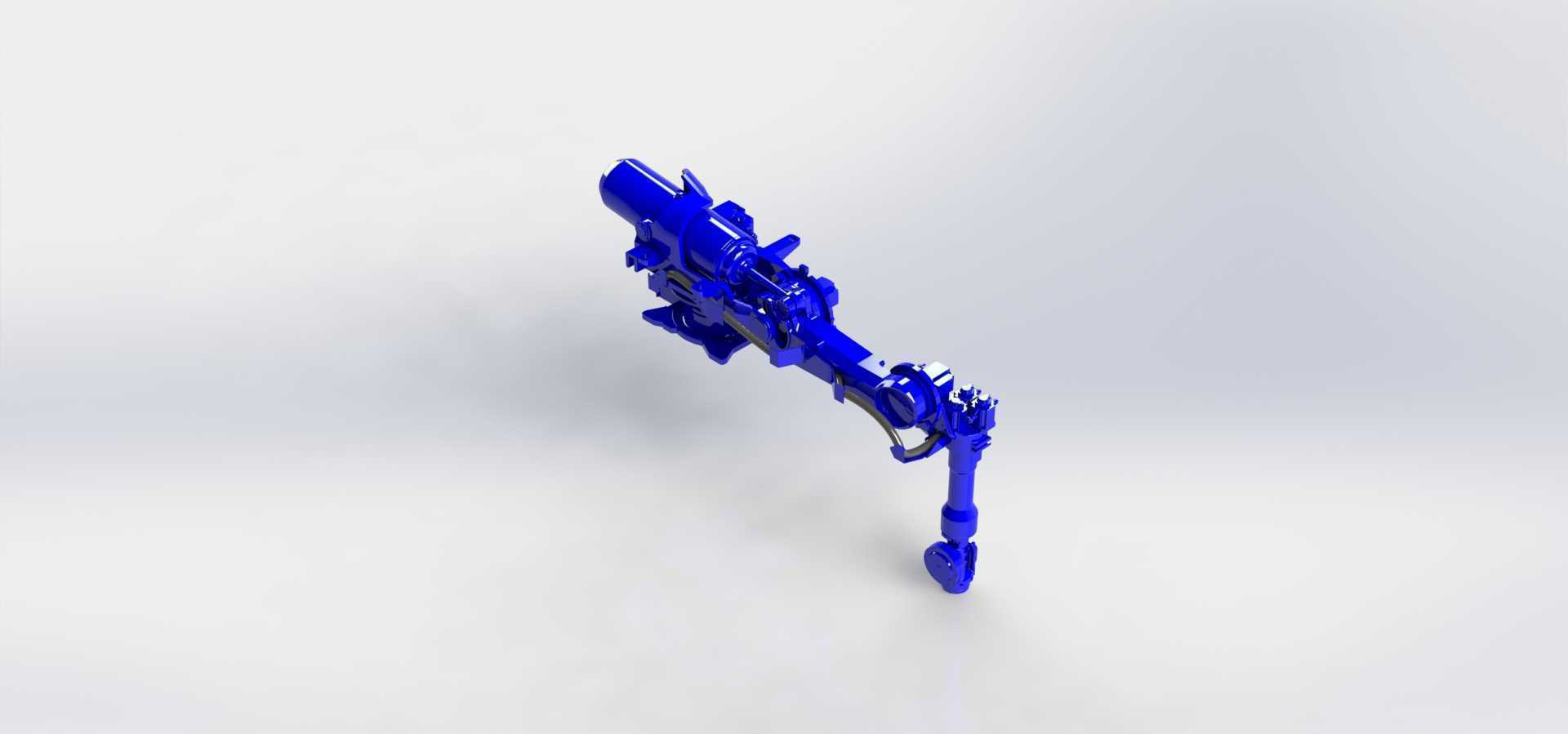

安川GP200R六轴重载工业机械臂结构

　　这款重载六轴机械臂的结构设计，核心围绕大负载作业场景的刚性需求展开，在汽车整车焊装线、重型零部件码垛工位、大型铸件上下料环节中，这类200公斤级负载的机械臂是产线核心执行单元，区别于小负载装配臂的轻量化设计思路，该机型从基座到末端法兰的每一段关节结构，都做了针对性的刚性强化。从实际应用场景来看，该机械臂常部署在焊装车间的侧围搬运工位，配合端拾器完成冲压后钢板的转序，也可搭载重载焊钳完成白车身的焊点作业，在重型机械加工领域，还能适配夹爪完成百公斤级铸件的机床上下料，替代人工完成高温、高负重、重复定位精度要求高的作业环节，有效降低一线操作人员的劳动强度，同时保证连续作业的精度稳定性。

　　从功能特性上看，该机型采用关节式六轴自由度布局，各关节的运动范围经过反复校核，既保证了足够的作业覆盖半径，也规避了关节运动过程中的结构干涉，大臂与小臂的内部走线路径做了封闭设计，避免作业过程中焊渣、切削液对内部线缆、伺服驱动线路的损伤，关节处的密封结构适配车间多粉尘、少量切削液飞溅的工况，长期运行无需频繁做线路维护。腕部的三个关节采用紧凑式布局，在保证200公斤额定负载的前提下，尽可能缩小腕部的结构尺寸，使得机械臂能够深入工装夹具的狭窄空间完成作业，比如在白车身内部的焊点作业、箱体类工件的内部取放作业场景中，紧凑腕部的优势十分明显。

　　设计思路上，该机型的基座采用大尺寸安装法兰结构，安装孔位的布局经过受力仿真校核，满负载全速运动时的倾覆力矩被分散到整个安装基面，无需额外做过于厚重的地基加强即可满足安装刚性要求，基座内部集成了一轴的伺服驱动与减速单元，重心尽可能下沉，降低整机运行时的重心高度，提升高速运动过程中的稳定性。大臂部分采用箱型焊接结构的设计逻辑，内部布置加强筋板，在保证结构刚性的前提下尽可能降低自身重量，避免臂体自重占用过多的负载余量，小臂部分的结构做了等强度优化，靠近腕部的区域逐步做壁厚过渡，既满足腕部重载时的受力要求，也控制了小臂的整体惯量，提升运动响应速度。各关节的减速机安装位采用止口定位设计，装配时能够保证同轴度要求，降低长期运行过程中的关节磨损，延长整机的维护周期。

　　外形尺寸与安装边界方面，该机械臂的基座安装直径控制在常规重载产线的预留安装尺寸范围内，适配多数现有工位的安装台架尺寸，无需对现有产线地基做大规模改造即可完成部署，全伸展状态下的作业半径覆盖常见的大型工件作业范围，在工位布局时，需要预留机械臂全姿态运动的安全空间，尤其是大臂后摆的区域，需要规避与周边护栏、辅机设备的干涉，腕部末端的法兰接口采用标准工业接口尺寸，可快速适配不同厂商的夹爪、焊钳、端拾器等末端执行器，无需额外做转接法兰的定制加工，缩短产线调试的周期。各关节的运动限位位置设置了软限位与硬限位双重保护，避免误操作导致的臂体碰撞损坏，在实际选型部署时，可根据工位的实际作业范围调整软限位参数，在保证作业需求的前提下缩小安全围栏的占用空间，提升车间的空间利用率。

　　从结构设计的细节来看，臂体的外部安装面预留了多组标准螺纹孔，方便用户按需部署管线包、传感器支架等附加组件，无需在臂体上额外打孔加工，避免破坏臂体的原有结构强度，关节处的润滑注油口布置在便于操作的位置，日常维护时无需拆卸外部护罩即可完成润滑脂加注，降低后期维护的操作难度。整机的线缆从基座内部走线，沿大臂、小臂内部通道一直延伸到腕部末端，外部仅预留末端执行器的接线接口，避免线缆外露导致的剐蹭、老化问题，适配车间复杂的作业环境。
